Электропечь индукционная тигельная ИАТ-2,5М1
Общие сведения
Электропечь индукционная тигельная ИАТ-2,5М1 предназначена для плавки и перегрева алюминия.
Структура условного обозначения
ИАТ-2,5М1:
И - вид нагрева - индукционный;
А - основной выплавляемый материал - алюминий;
Т - основной конструктивный признак - тигельная;
2,5 - номинальная емкость, т;
М1 - порядковый номер исполнения;
У4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69.
Условия эксплуатации
Высота над уровнем моря 1000 м.
Температура окружающей среды 5 - 40°С.
Относительная влажность окружающей среды при температуре 20°С до 90%, при температуре 40°С - до 50%.
Окружающая среда невзрывоопасная; не допускается передача на электропечь резких толчков и вибраций.
Безопасность работы электропечи соответствует ГОСТ 12.2.007.9-88, электропечь соответствует ТУ16-532.055 - 76.
Нормативно-технический документ
ТУ 16-532.055-76
Технические характеристики
Мощность установленная, кВА - 1000 Мощность потребляемая, кВт - 740 Емкость номинальная, т - 2,5 Частота тока, Гц - 50 Число фаз питающей сети - 1 Номинальное напряжение, В: питающей сети - 6000 или 10000 на индукторе - 1000 Температура перегрева металла, °С - 750 Производительность по расплавлению и перегреву, т/ч - 1,41 Удельный расход электроэнергии на расплавление и перегрев, кВт·ч/т - 575 Масса металлоконструкций электропечи, т - 19,6 Масса электропечи (комплекса), т - 39,91 Расход охлаждающей воды, м3/ч - 3,7
При определении фактической производительности потребителю необходимо учитывать в каждом конкретном случае технологию ведения плавки, вид шихты, способ загрузки ее в электропечь, время, необходимое на технологические операции (введение легирующих присадок, рафинировка, слив металла, чистка тигеля электропечи, профилактический ремонт и другие операции).
Конструкция и принцип действия
Электропечь работает по принципу трансформатора, у которого первичной обмоткой является водоохлаждаемая катушка индуктор, вторичной обмоткой и одновременно нагрузкой - находящийся в тигеле металл.
Нагрев и расплавление металла происходит за счет протекающих в нем токов, которые возникают под воздействием электромагнитного поля создаваемого индуктором. При этом возникают также электродинамические силы, которые создают интенсивное перемешивание металла, обеспечивающее равномерность температуры и однородность расплавленного металла.
Электропечь индукционная тигельная ИАТ-2,5М1 состоит из собственно электропечи и комплекта оборудования, необходимого для ее работы. Собственно электропечь имеет кожух, в котором крепится установка индуктора, быстросъемный плавильный узел, состоящий из индуктора и магнитопроводов, футеровки подины, набивного тигля и верхнего футерованного пояса-воротника. Плавильный узел извлекается краном, предварительно ослабив крепежные винты на кожухе электропечи. Опорная рама устанавливается на пол цеха и крепится к нему с помощью фундаментных болтов.
Наклон кожуха электропечи вместе с закрепленной в нем "установкой индуктора", рабочей площадкой, крышкой осуществляется с помощью двух плунжеров. Индуктор представляет собой многовитковую водоохлаждаемую катушку, выполненную из трубки специального профиля.
Для защиты металлоконструкции печи от полей рассеяния индуктор окружен снаружи магнитопроводами, набранными из листов трансформаторной стали. Тигель электропечи закрывается бетонированной крышкой.
Электроэнергия подается гибкими водоохлаждаемыми кабелями, подвод воды - резинотканевыми рукавами с быстроразъемными соединениями. Тигли печей для плавки алюминия изготавливаются из жаростойкого бетона способом набивки. Средняя стойкость футеровки тигля достигает 12 и более месяцев и зависит от режима работы печи (плавка ведется с полным сливом металла, при этом тигель испытывает частые теплосмены, или с остаточной емкостью) и от культуры обслуживания - способа загрузки, периодической чистки, мелкого ремонта и качества изготовления тигля, а также от соблюдения технологического режима обжиговой плавки и др. Печь питается от сети ВН через специальный печной трансформатор.
Мощность электропечи регулируется переключением ступеней напряжения трансформатора вручную со щита управления.
Установка электропечи и комплектующего оборудования (см. рисунок) выполняется по проекту, разрабатываемому для конкретных условий цеха.

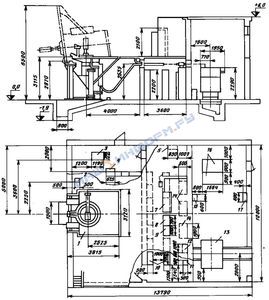

Габариты, установочные размеры и рекомендуемое размещение комплектующего оборудования электропечи ИАТ-2,5М1
1 - электропечь ИАТ-2,5М1;
2 - пульт управления;
3 - установка маслонапорная;
4 - панель гидравлическая;
5 - панель управления;
6 - шкаф управления ШОТ;
7 - щит управления;
8 - блок управления БУМС-3-5И2;
9 - шкаф водоохлаждения;
10 - блок конденсаторов;
11, 12,15 - панель с аппаратурой;
13 - трансформатор печной;
14 - панель с контакторами;
16 - комплектное распределительное устройство;
17 - устройство комплектное питания
В комплект поставки входят:
Электропечь в частично разобранном нефутерованном виде; блок конденсаторов; маслонапорная установка; панель гидравлическая; пульт водоохлаждения; пульт и панель управления; щиты управления; блок управления БУМС; устройство комплектного питания; комплектное распределительное устройство; питающий трансформатор; комплект монтажных частей; комплект запасных частей; комплект технической документации, содержащей документы, чертежи и инструкции; необходимые для монтажа, футеровки обслуживания и ремонта печи, стандартные огнеупорные и футеровочные массы для набивки тигля, а также трубы, провода, кабели и шины для внешних соединений в поставку электропечи не входят.
