Электропечи сопротивления с выдвижным подом СДО-14.20.10/12-8Л1, СДО-14.28.10/12-10И2
Общие сведения
Электропечи сопротивления с выдвижным подом СДО-14.20.10/12-8Л1 и СДО-14.28.10/12-10Л2 предназначены для термообработки крупногабаритных деталей, стального литья, цветных металлов, сварных металлических конструкций, а также изделий из неметаллических материалов.
Структура условного обозначения
СДО-14.Х.10/12-ХЛХ УХЛ4:
С - вид нагрева сопротивлением;
Д - конструктивный признак выдвижной под;
О - среда в рабочем пространстве воздух;
14 - ширина рабочего пространства, дм;
Х - длина рабочего пространства, дм;
10 - высота рабочего пространства, дм;
12 - номинальная температура, сотни ОС;
Х - масса садки, т;
ЛХ - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность при температуре 20°С - 65%, при температуре 25°С - 80%.
Конструкция электропечей соответствует требованиям безопасности, предусмотренным ГОСТ 12.2.007.9 - 75.
Степень защиты электропечей IP21 ГОСТ 14254 - 80.
Электропечи соответствуют ГОСТ 17658 - 80.
Нормативно-технический документ
ТУ 16-531.443-78
Технические характеристики
| СДО-14.20.10/12-8Л1 | СДО-14.28.10/12-10Л2 | |
| Напряжение питающей сети, В | 380 | 380 |
| Частота тока, Гц | 50 | 50 |
| Установленная мощность, кВт | 210 | 258 |
| Номинальная температура в | 1200 | 1200 |
| Напряжение на нагревателях по зонам, кВт: | ||
| I | 231,5 | 170,2 |
| II, III | 197,7 | 197,7 |
| Число фаз | 3 | 3 |
| Число тепловых зон | 3 | 3 |
| Мощность по зонам, кВт: | ||
| I | 80,1 | 59,7 |
| II | 64,8 | 130,2 |
| III | 64,8 | 67,9 |
| Масса садки, т | 8 | 10 |
| Среда в рабочем пространстве | окислительная | |
| Удельный расход электроэнергии, Вт·ч/кг | 0,41 | 0,41 |
| Масса электропечи (комплекса), т | 22,6 | 29,9 |
| Размеры рабочего пространства, мм | 1400 ? 2000 ? 1000 | 1400 ? 2800 ? 1000 |
| Масса электропечи, т | 20,2 | 28,0 |
Гарантийный срок эксплуатации - 1 год со дня ввода электропечей в эксплуатацию.
Электропечи (рис. 1, 2) состоят из камеры, выдвижного механизированного пода с парапетом, нагревателей, механизма передвижения пода, футеровки.

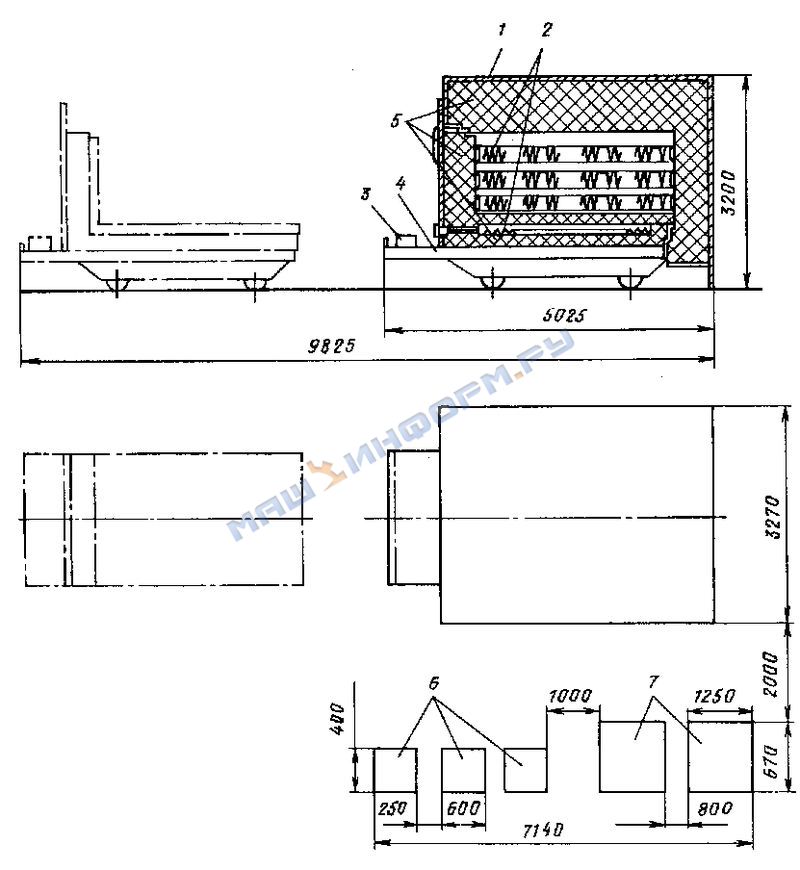

Общий вид и габаритные размеры электропечи СДО-14.20.10/12-8Л1
1 - камера электропечи;
2 - нагреватели;
3 - привод механизма пода;
4 - выдвижной под;
5 - футеровка камеры;
6 - шкафы управления;
7 - понижающие трансформаторы

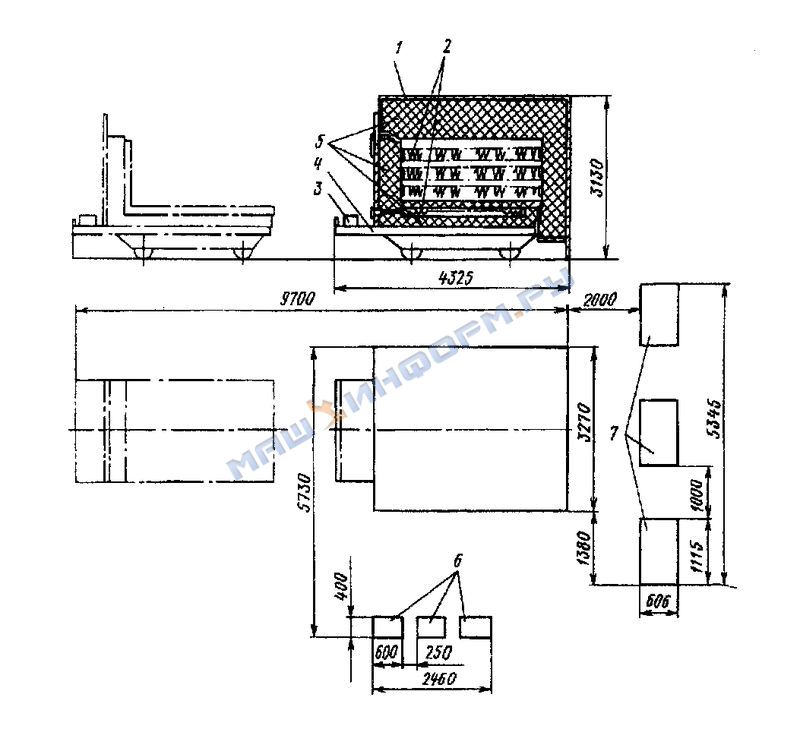

Общий вид и габаритные размеры электропечи СДО-14.28.10/12-10Л2
1 - камера электропечи;
2 - нагреватели;
3 - привод механизма пода;
4 - выдвижной под;
5 - футеровка;
6 - шкафы управления;
7 - понижающие трансформаторы
Камера электропечей сварная из листовой и профильной стали, с торцевым проемом для закатывания подины с садкой. Выдвижной под представляет собой тележку с вертикальной стенкой (парапет). Парапет является передней торцевой стенкой камеры. Нагреватели зигзагообразные из сплава высокого электрического сопротивления, размещены по периметру камеры, а на поду уложены в специальные каналы. Питание подовых нагревателей парапета осуществляется через контактное устройство.
При положении пода внутри камеры происходит замыкание контактов. Привод механизма пода, состоящий из электродвигателя, редуктора, тормоза, цепной и клиноременной передачи, расположен на раме выдвижного пода. Питание электродвигателя осуществляется через гибкий кабель.
Футеровка камеры, парапета и пода выполнена из огнеупорных и теплоизоляционных материалов. Температура в электропечах измеряется термопреобразователями. Контроль, регулирование и запись температуры производится автоматически приборами теплового контроля на шкафах управления. Питание нагревателей осуществляется через понижающие трансформаторы.
В комплект поставки входят: электропечь; шкафы управления - 3 шт.; трансформаторы - 2 шт. (для СДО-14.28.10/12-10Л2);
трансформаторы - 3 шт. (для СДО-14.20.10/12-8Л1); комплект эксплуатационной документации по "Ведомости эксплуатационных документов"; комплект запасных частей по "Ведомости ЗИП".
