Электропечи сопротивления камерные типов ПК100/12,5 и ПК200/12,5
Общие сведения
Электропечи типов ПК100/12,5 и ПК200/12,5 предназначены для проведения различных видов термообработки изделий при температуре до 1250°С в условиях воздушной атмосферы.
Структура условного обозначения
ПКХ/12,5 УХЛ4:
ПК - печь камерная;
Х - объем рабочего пространства, л;
12,5 - максимальная температура в рабочей зоне, сотни °С;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Окружающая среда невзрывоопасная, не содержащая значительного количества токопроводящей пыли, водяных паров и агрессивных газов в концентрациях, оказывающих вредное воздействие на комплектующие элементы и материалы электропечи.
Температура окружающей среды от 5 до 35°С.
Относительная влажность окружающей среды не более 80% при температуре 25°С.
При хранении и эксплуатации электропечь не должна подвергаться ударам и вибрационным воздействиям.
Электропечь по технике безопасности соответствует ГОСТ Р 50014.1-82.
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электропечей типов | |
| ПК100/12,5 | ПК200/12,5 | |
| Мощность, кВт | 8 | 15 |
| Напряжение, В | 380 | |
| Частота тока, Гц | 50 | |
| Температура в рабочем пространстве, ° С | 1250 | |
| Стабильность температуры в установившемся тепловом режиме, ° С | ±2 | |
| Время нагрева до номинальной рабочей температуры | 6 | |
| Материал электронагревателей | Проволока Х23Ю5Т | |
| Средний ресурс электронагревателей, ч, не менее | 2000 | |
| Размеры рабочей камеры, мм, не менее | 600 ? 340 ? 400 | 500 ? 500 ? 700 |
| Габаритные размеры электропечей, мм, не более | 900 ? 720 ? 1200 | 1150 ? 980 ? 1300 |
| Масса, кг, не более | 150 | 350 |
Гарантийный срок эксплуатации - 1 год со дня ввода электропечи в эксплуатацию, но не более 14 мес со дня продажи.
Электропечь (рисунок) состоит из рабочей камеры, которая расположена в сварном каркасе из металлических профилей и оснащена многослойной теплоизоляцией. Внутренний слой теплоизоляции выполнен из кирпича ШЛ-0.9, а наружный слой из кирпича ШЛ-0.4. Снаружи рабочей камеры установлены маты из базальтового волокна толщиной 40 мм, которые обеспечивают дополнительную теплоизоляцию. Нагревательные элементы спирального типа расположены вдоль стенок и пода рабочей камеры, а также на двери. Нагреватели установлены на керамических трубках с зазором от стенок и пода рабочей камеры для обеспечения свободного теплового излучения в рабочую камеру. Расположение нагревателей на пяти поверхностях рабочей камеры обеспечивает равномерное распределение температуры по ее объему. Выводы электронагревателей расположены на задней стенке рабочей камеры под легкосъемной панелью. Электропечь оборудована поворотной дверью с предохранительным концевым выключателем, который расположен на лицевой панели печи и обеспечивает отключение электронагревателей при открытии двери. Наружная поверхность печи выполнена из съемных стальных панелей, которые установлены с зазором от внешнего слоя теплоизоляции, что предотвращает увеличение температуры на наружной поверхности печи выше 60°С. По требованию заказчика печь может быть установлена на дополнительной сварной раме высотой 200-300 мм для увеличения высоты расположения пода от поверхности земли.
Таблица к рисунку
| Тип электропечи | Размеры, мм | ||||
| Н | L | В | А1 | А2 | |
| ПК100/12,5 | 1200 | 900 | 720 | 600 | 400 |
| ПК200/12,5 | 1300 | 1150 | 900 | 500 | 700 |

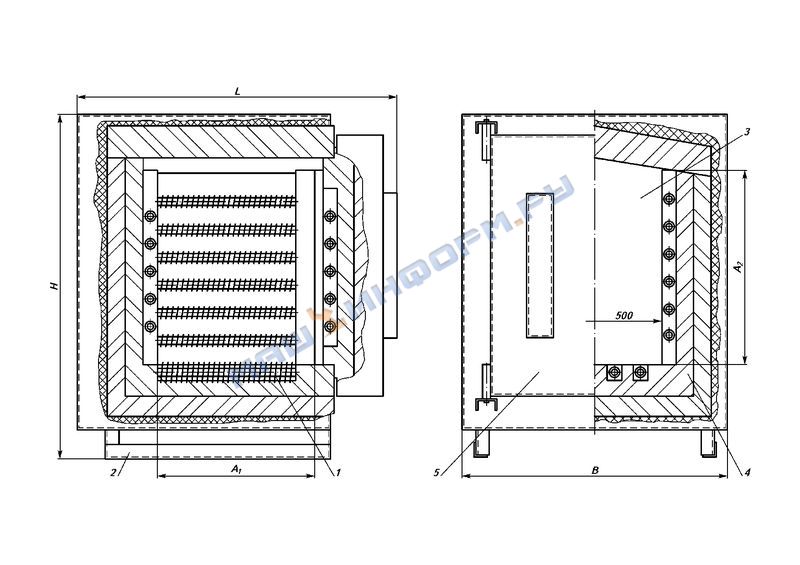

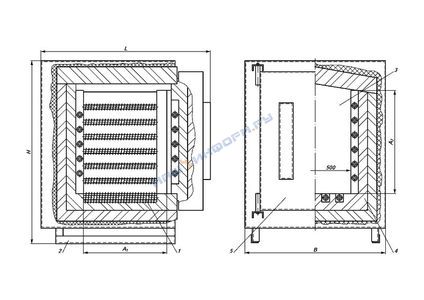

Общий вид и габаритные размеры электропечей типа ПК100/12,5 и ПК200/12,5:
1 - электронагреватели;
2 - корпус;
3 - рабочая камера;
4 - футеровка;
5 - дверь
Контроль и регулирование температуры в электропечи осуществляется электронным блоком управления с цифровой индикацией температуры, который выполнен в виде отдельного агрегата и взаимодействует с термопарой, установленной в рабочей камере электропечи.
В комплект поставки входят: электропечь, блок управления и эксплуатационная документация.
