Электропечи сопротивления камерные с выдвижным подом типов ПВП300/12,5, ПВП1000/12,5
Общие сведения
Электропечи предназначены для различных видов термообработки металлических изделий при температуре до 1250°С в условиях воздушной атмосферы.
Структура условного обозначения
ПВПХ/12,5 УХЛ4:
ПВП - печь с выдвижным подом;
Х - объем рабочего пространства, л;
12,5 - максимальная температура в рабочей зоне, сотни °С;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 5 до 35°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая значительного количества токопроводящей пыли, водяных паров и агрессивных газов в концентрациях, оказывающих вредное воздействие на комплектующие элементы и материалы электропечи.
Отсутствие ударов и вибрационных воздействий при хранении и эксплуатации электропечи.
Требования техники безопасности по ГОСТ Р 50014.1-82.
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электропечей типов | |
| ПВП300/12,5 | ПВП1000/12,5 | |
| Мощность, кВт | 35 | 65 (при массе загрузки, не более 600 кг) |
| Напряжение, В | 380 | |
| Частота тока, Гц | 50 | |
| Температура в рабочем пространстве, ° С | 1250 | |
| Стабильность температуры в установившемся тепловом режиме (без садки), ° С | ±2 | |
| Средний ресурс электронагревателей, ч, не менее | 2000 | |
| Колея направляющих рельсов, мм | 500 | |
| Время нагрева до температуры 1200 ° С, ч, не более (для пустой печи) | – | 4 |
| Размеры рабочей камеры, мм, не менее | 1100 ? 660 ? 400 | 1600 ? 780 ? 780 |
| Габаритные размеры электропечи с учетом направляющих рельсов для перемещения выдвижного пода мм, не более | 2765 ? 1400 ? 1400 | 3900 ? 1500 ? 1800 |
| Масса, кг | 750 | 1700 |
Гарантийный срок эксплуатации - 1 год со дня ввода электропечи в эксплуатацию, но не более 14 мес со дня продажи.
Электропечь содержит рабочую камеру, которая расположена в сварном каркасе из металлических профилей и оснащена многослойной теплоизоляцией (рис. 1, 2). Внутренний слой теплоизоляции выполнен из кирпича ШЛ-0.9, а наружный слой из кирпича ШЛ-0.4. Снаружи рабочей камеры установлены маты из базальтового волокна, толщиной 40 мм, которые обеспечивают дополнительную теплоизоляцию. Нагревательные элементы спирального типа расположены на двери, боковых стенках и поде электропечи. Нагреватели установлены на керамических трубках с зазором от боковых стенок и пода рабочей камеры для обеспечения свободного теплового излучения в рабочую камеру. Выводы электронагревателей на боковых стенках рабочей камеры расположены на задней стенке печи под легкосъемной панелью. Выдвижной под отфутерован в каркасе из стальных профилей, установлен на направляющих рельсах и перемещается вручную. Для улучшения теплоизоляции под оснащен песчаным тепловым замком. Дверь печи выполнена поворотной и оборудована предохранительным концевым выключателем, который расположен на лицевой панели печи и обеспечивает отключение электронагревателей при открытии двери. Наружная поверхность печи выполнена из съемных стальных панелей, которые установлены с зазором от внешнего слоя теплоизоляции, что предотвращает увеличение температуры на поверхности наружной поверхности печи выше 70°С.

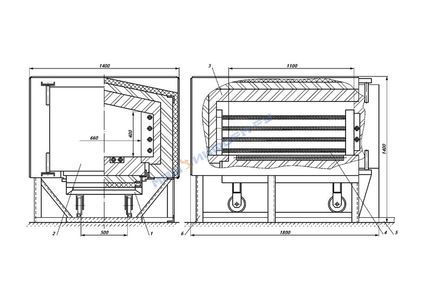

Общий вид, установочные и габаритные размеры камерной электропечи сопротивления с выдвижным подом типа ПВП300/12,5:
1 - выкатной под;
2 - дверь;
3 - футеровка;
4 - электронагреватели;
5 - направляющие рельсы;
6 - каркас
Общий вид, установочные и габаритные размеры камерной электропечи сопротивления с выдвижным подом типа ПВП1000/12,5:
1-6 - по рис. 1
Контроль и регулирование температуры в электропечи осуществляется электронным блоком управления с цифровой индикацией температуры, который выполнен в виде отдельного агрегата и взаимодействует с термопарой, установленной в рабочей камере электропечи.
В комплект поставки входят: электропечь, блок управления и эксплуатационная документация.
Возможна поставка электропечи с механизированным приводом для перемещения пода по направляющим рельсам.
