Электропечь типа ЭПЭ-220/500-И2
Общие сведения
Электропечь типа ЭПЭ-220/500-И2 предназначена для прокалки и сушки сварочных электродов при заданной температуре в стационарных условиях.
Структура условного обозначения
ЭПЭ-220/500-И2 УХЛ3:
ЭПЭ - электропечь для прокалки электродов;
220 - номинальный объем рабочего пространства, дм3;
500 - максимальная температура в рабочем пространстве, °С;
И2 - модификация;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Относительная влажность до 80% при температуре 25°С.
Окружающая среда невзрывоопасная с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих указанных в ГОСТ 12.1.005-88.
Электропечь типа ЭПЭ-220/500-И2 соответствует требованиям ТУ 24-2005-18-89.
Нормативно-технический документ
ТУ 24-2005-18-89
Технические характеристики
Номинальная мощность, кВт - 12 Напряжение питающей сети, В - 380 Частота тока, Гц - 50 Число фаз - 3 Номинальная температура в рабочем пространстве, °С - 500 Среда в рабочем пространстве - Воздух Диапазон автоматического регулирования температуры, °С - 100-500 Неравномерность температуры по объему рабочего пространства, с учетом точности автоматического регулирования, °С, не более - +15 Время разогрева электропечи до номинальной температуры 500°С с полной загрузкой (при температуре окружающей среды до 5°С), мин, не более - 90 Единовременная загрузка электропечи с равномерным распределением электродов на полках, кг - 200 Размеры рабочего пространства, мм - 550x700x500 Габаритные размеры, мм - 970x1133x1995 Масса электропечи, кг - 600
Гарантийный срок - 1 год со дня ввода электропечи в эксплуатацию.
Конструкция и принцип действия
Электропечь типа ЭПЭ-220/500-И2 имеет прямоугольную форму (рисунок). Основными узлами электропечи являются корпус, рабочая камера, дверь с замком, панель блока управления, вентилятор.

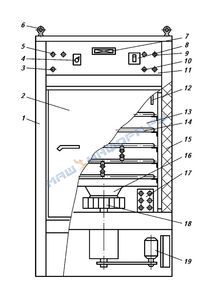

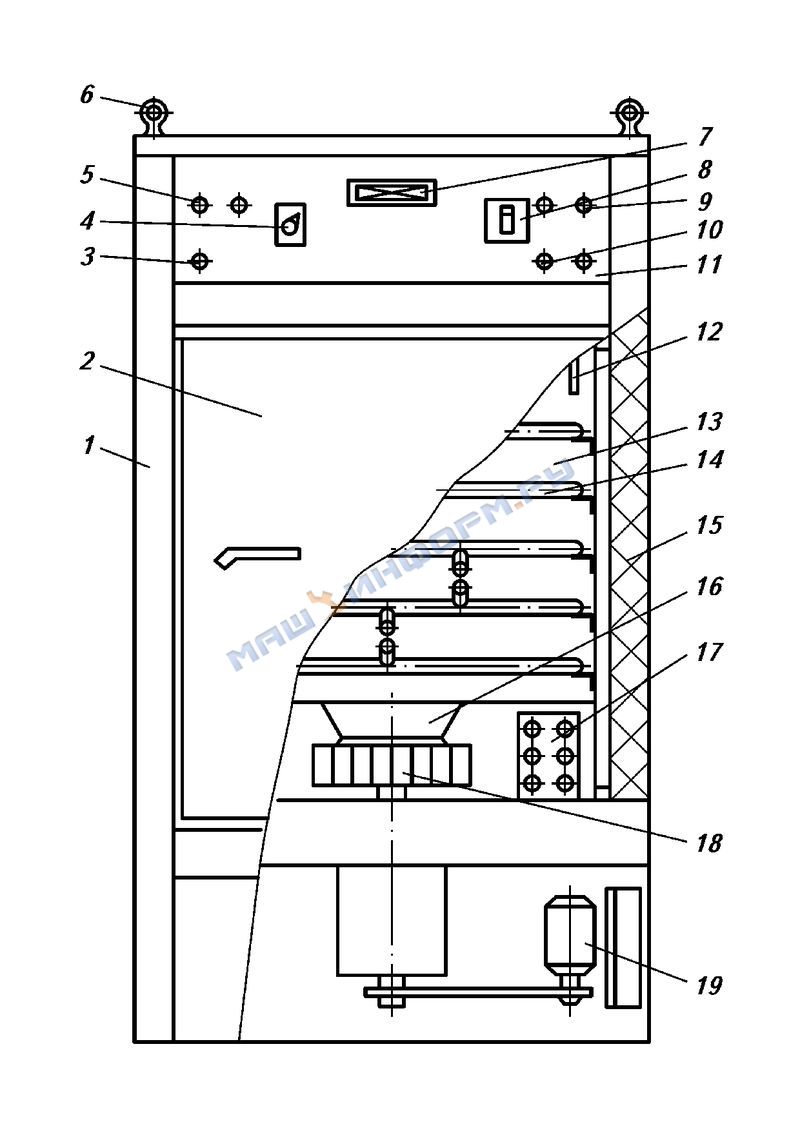

Общий вид электропечи типа ЭПЭ-220/500-И2:
1 - корпус;
2 - дверь;
3 - выключатель;
4 - реле времени;
5 - сигнальная лампа;
6 - рым-болт;
7 - регулятор температуры;
8 - автоматический выключатель;
9 - предохранитель;
10 - тумблер;
11 - панель блока управления;
12 - термоэлектрический преобразователь;
13 - рабочая камера;
14 - полка;
15 - теплоизоляция;
16 - улитка;
17 - электронагреватель;
18 - вентилятор;
19 - регулятор температуры
Пространство между корпусом и рабочей камерой заполнено теплоизоляционным материалом. Между приборным отсеком и рабочей камерой проложена теплоизоляция для уменьшения температуры в приборном отсеке. Внутри рабочей камеры установлены пять полок, на которые укладываются прокаливаемые электроды. Конструкция полок предусматривает распределение электродов в камере электропечи по высоте в шахматном порядке, что способствует равномерному распределению температуры в рабочем пространстве.
Слева и справа рабочей камеры, электропечи расположены каналы для прохода нагретого воздуха.
В нижней части рабочей камеры расположены улитка, рабочее колесо вентилятора и два нагревателя. Нагреватели размещаются слева и справа в нижней части рабочей камеры на входе в каналы для прохода нагретого воздуха. Нагреватель представляет собой калорифер, состоящий из трех проволочных спиральных нагревателей, изготовленных из сплава Х20Н80-Н диаметром проволоки 1,8 мм.
Рабочее колесо вентилятора, вращаясь в улитке, направляет воздушные потоки через нагреватели в каналы, по которым нагретый воздух поднимается вверх, проходит через массу загруженных электродов и вновь направляется рабочим колесом вентилятора в каналы.
В верхней части рабочей камеры на выходе из канала, по которому проходит нагретый воздух, установлен термоэлектрический преобразователь, который с регулирующим милливольтметром поддерживает заданную температуру прокалки в рабочей камере электропечи.
На задней стенке электропечи расположены два патрубка для подачи и выброса воздуха в период охлаждения.
Рабочая камера и внутренняя часть двери выполнены из тонколистовой стали 12Х18Н10Т ГОСТ 5582-75.
Полки выполнены из трубы 12x2,5 12Х18Н10Т ГОСТ 9941-81. Все остальные элементы электропечи, не находящиеся в рабочем пространстве, изготовлены из тонколистовой углеродистой стали.
Блок управления находится в верхней части электропечи.
В комплект поставки входят: электропечь, паспорт электропечи, паспорт милливольтметра.
