Электропечь сопротивления откатная СОО-2,1.7/8,5
Общие сведения
Электропечь откатная предназначена для нагрева и выдержки при заданной температуре металлического муфеля с садкой.
Структура условного обозначения
СОО-2,1.7/8,5 УХЛ4:
С - нагрев сопротивлением;
О - откатная;
О - среда в рабочем пространстве окислительная;
2,1 - диаметр нагреваемого муфеля, дм;
7 - длина нагреваемого муфеля, дм;
8,5 - номинальная температура, сотни °С;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от 5 до 40°С.
Относительная влажность воздуха 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, не превышающих указанных в ГОСТ 12.1.005-88.
Электропечь соответствует требованиям техники безопасности по ГОСТ 12.2.007.9-88.
Технические характеристики
Напряжение питающей сети, В - 380/220 Частота тока, Гц - 50 Установленная мощность, кВт - 43 Номинальная температура, °С - 850 Скорость перемещения электропечи, м/мин - 3,0 Масса садки, кг - 10 Среда в рабочем пространстве - воздух Размеры нагреваемого муфеля, мм: диаметр - 219 длина - 700 Габаритные размеры, мм - 1370x912x1750 Масса электропечи, кг - 980
Гарантийный срок - 1 год со дня ввода электропечи в эксплуатацию.
Конструкция и принцип действия
Электропечь (см. рисунок) состоит из каркаса, диафрагмы, футеровки, нагревателей, съемного свода, самоходной тележки.

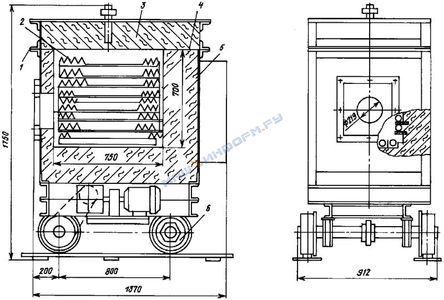

Общий вид и габаритные размеры электропечи СОО-2,1.7/8,5
1 - диафрагма;
2 - нагреватели;
3 - съемный свод;
4 - футеровка;
5 - каркас;
6 - самоходная тележка
Каркас выполнен сварным из листового и профильного проката.
К торцевому листу каркаса приварена рамка для крепления диафрагмы, через которую проходит муфель.
Диафрагма (дверца) выполнена сварной из листовой стали.
Для обеспечения уплотнения печи с муфелем в диафрагме уложен слой муллитокремнеземистого войлока.
Футеровка выполнена из шамотно-волокнистых плит. На боковых стенках футеровки и на поду смонтированы спиральные нагреватели.
Конструкция каркаса съемного свода аналогично каркасу печи.
Футеровка свода выполнена из муллитокремнеземистого войлока.
Самоходная тележка представляет собой рамную конструкцию из профильного проката, установленную на две колесные пары. Перемещение тележки (и всей электропечи) осуществляется от привода, состоящего из электродвигателя, редуктора и цепной передачи.
Управление приводом осуществляется от кнопочного поста или шкафа управления. Для размещения электропечи и комплектующего оборудования, потребителю необходимо иметь проект установки всего оборудования, разработанный специализированным предприятием либо самим потребителем.
В комплект поставки входят: электропечь; шкафы управления - 2 шт.; преобразователь ПНТТЕ-160; преобразователь термоэлектродный ТХА-0192-400; кнопочный пост ПКЕ 222-3У2 3/4''; комплект запасных частей по ведомости ЗИП; эксплуатационная документация по ведомости эксплуатационных документов. Муфель в комплект поставки не входит.
