Электропечь сопротивления камерная типа СНО-3.7.3/11-И1
Общие сведения
Электропечь типа СНО-3.7.3/11-И1 предназначена для проведения различных видов термообработки металлов и других материалов в воздушной атмосфере при температуре до 1100°С.
Структура условного обозначения
СНО-3.7.3/11-И1 УХЛ4:
С - нагрев сопротивлением;
Н - камерная;
О - окислительная среда в рабочем пространстве (воздушная);
3 - ширина рабочего пространства, дм;
7 - длина рабочего пространства, дм;
3 - высота рабочего пространства, дм;
11 - номинальная температура, сотни °С;
И1 - модификация;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
В стационарах условиях.
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от 5 до 45°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая солевых туманов, токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Отсутствие резких толчков, ударов, вибрации.
Исключение превышения номинальной температуры в рабочем пространстве (1100°С), приводящего к резкому снижению срока службы нагревателя.
Степень защиты электрошкафа IР20 по ГОСТ 14254-96.
Класс защиты электрошкафа I по ГОСТ 12.2.007.0-75.
Технические характеристики
Номинальная мощность, В - 380 Номинальное напряжение, кВт - 15 Номинальная частота, Гц - 50 Число фаз - 3 Среда в рабочем пространстве - Обычная воздушная Номинальная температура в рабочем пространстве, °С - 1100 Время разогрева до номинальной температуры (без садки), мин, не более - 25 Диапазон автоматического регулирования температуры, °С - 20-1100 Неравномерность температуры по обьему рабочего пространства при установившемся режиме (без садки), °С, не более - +10 Размеры рабочего пространства, мм, не менее - 300x700x300 Габаритные размеры, мм, не более - 1080x1120x830 Масса, кг, не более - 190
Гарантийный срок эксплуатации - 1 год со дня продажи электропечи.
Конструкция и принцип действия
Электропечь (рис. 1) состоит из футерованного кожуха с нагревательными элементами, шкафа управления с пусковой и контрольно-регулирующей аппаратурой.

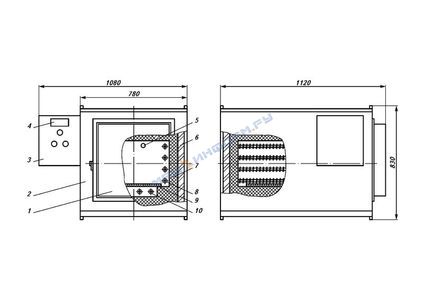

Общий вид и габаритные размеры камерной электропечи сопротивления типа СНО-3.7.3/11-И1:
1 - дверца;
2 - кожух;
3 - шкаф управления;
4 - терморегулятор;
5 - термопреобразователь;
6 - теплоизоляционный слой;
7 - огнеупорный слой;
8 - боковой нагреватель;
9 - подовая плита;
10 - подовый нагреватель
Рабочее пространство нагревательной камеры образовано плитами из высокотемпературной волокнистой теплоизоляции. На поду камеры уложены огнеупорные плиты.
На боковых стенках нагревательной камеры и поду размещены проволочные спиральные нагреватели на керамических трубках.
Загрузка и выгрузка нагреваемых изделий производятся через загрузочный прямоугольный проем в переднем торце электропечи, который закрывается футерованной дверцей. Загрузка размещается на плитах пода.
Контроль и регулирование температуры в рабочем пространстве электропечи осуществляется терморегулятором по сигналу от термопреобразователя ТХА (К).
В электрической принципиальной схеме (рис. 2) предусмотрены: автоматический выключатель для подачи питания на нагреватели и цепи управления, защиты силовых цепей от токовых перегрузок и КЗ, симметричный тиристор в качестве исполнительного устройства системы автоматического регулирования температуры электропечи, световая сигнализация, предохранитель для защиты от КЗ цепей управления, микровыключатель для автоматического выключения нагревателей при открытии дверцы.

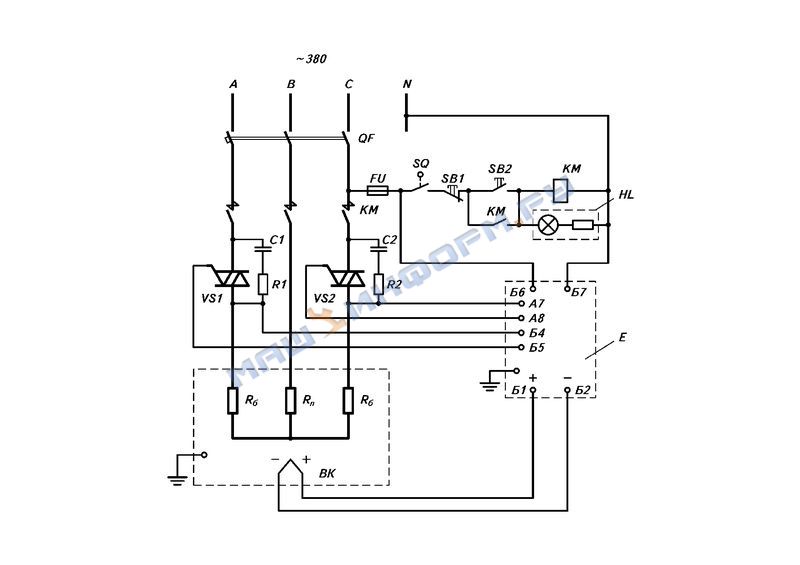

Электрическая принципиальная схема камерной электропечи сопротивления типа СНО-3.7.3/11-И1:
ВК - термоэлектрический преобразователь;
SQ - микровыключатель;
R - боковой нагреватель;
Rп - подовый нагреватель;
Е - терморегулятор;
SB1, SB2 - выключатели;
HL - светосигнальная арматура;
VS1, VS2 - симметричные тиристоры;
КМ - магнитный пускатель;
FU - предохранитель;
С1, С2 - конденсаторы;
R1, R2 - резисторы;
QF - автоматический выключатель
В комплект поставки входят: электропечь, шкаф управления, паспорт, эксплуатационная документация на основное покупное оборудование.
