Электропечь сопротивления камерная СНЦ-5.10.5/9,5-И3
Общие сведения
Электропечь СНЦ-5.10.5/9,5-И3 предназначена для термической и химико-термической обработки изделий в контролируемых атмосферах при номинальной температуре 950°С. Электропечь может быть использована для светлой закалки, цементации, нитроцементации, нормализации, светлого отжига и др.
Структура условного обозначения
СНЦ-5.10.5/9,5-И3 УХЛ4:
С - нагрев сопротивлением;
Н - камерная;
Ц - с цементационной атмосферой;
5 - ширина рабочего пространства, дм;
10 - длина рабочего пространства, дм;
5 - высота рабочего пространства, дм;
9,5 - номинальная температура рабочего пространства, 102 °С;
И3 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от 1 до 40°С.
Относительная влажность окружающего воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная с содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих указанных в ГОСТ 12.1.005-88.
По технике безопасности электропечь соответствует ГОСТ 12.2.007.9-88.
Технические характеристики
Номинальная мощность, кВт - 88 Номинальная температура, °С - 950 Номинальное напряжение питающей сети, В - 380 Число фаз - 3 Частота тока, Гц - 50 Масса садки, кг - 450 Мощность холостого хода, кВт - 36 Среда в рабочем пространстве - Цементационная Температура закалочного масла, °С - 80-185 Расход, м3/ч: эндогаза - 15 природного газа (метана) - 40 аммиака - 1,0 воды - 6,5 Удельный расход электроэнергии, кВт·ч/кг - 0,294 Удельная мощность, кВт/м3 - 352 Размеры рабочего пространства, мм - 1000x500x500 Масса электропечи (комплекса), т, не более - 13,9
Конструкция и принцип действия
Электропечь СНЦ-5.10.5/9,5-И3 (рисунок) состоит из камеры нагрева, предкамеры, закалочного бака, механизма разгрузки и загрузки, механизмов подъема дверец, систем водоснабжения и газоснабжения, силового шкафа и шкафов управления.

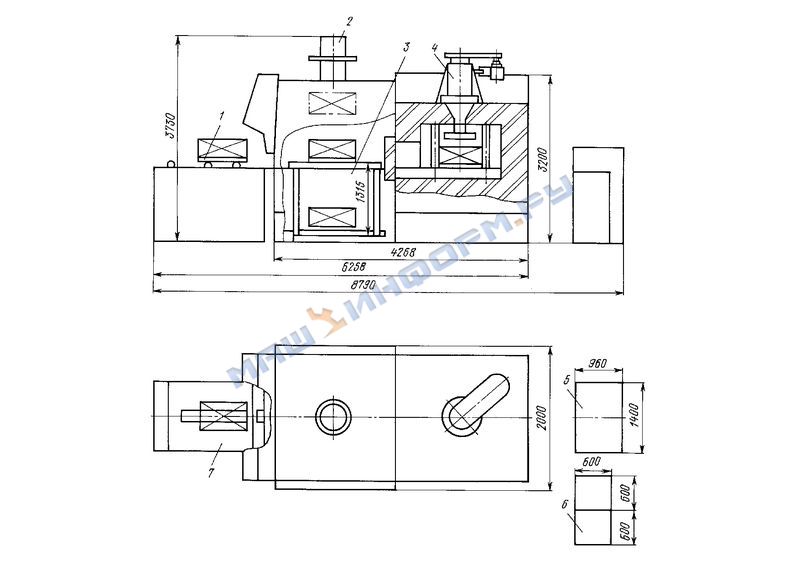

Габаритные и установочные размеры электропечи СНЦ-5.10.5/9,5-И3:
1 - поддон;
2 - вентилятор предкамеры;
3 - стол с механизмом подъема;
4 - вентилирующее устройство;
5 - силовой шкаф;
6 - шкафы управления;
7 - механизм разгрузки и загрузки
Камера нагрева зафутерована высококачественными огнеупорными и теплоизоляционными материалами, направляющие для поддона изготовлены из карбидокремниевых плит. Нагреватели печи изготовлены из проволоки Ж 6,5 мм из хромоникелевого сплава и уложены в защитную трубу на специальной керамике. Расположение нагревателей - вертикальное вдоль боковых стен. Питание нагревателей от сети осуществляется через понижающий трансформатор и регулятор напряжения.
Для обеспечения циркуляции атмосферы в камере нагрева на своде печи установлен вентилятор-мешалка с отдельным приводом и клиноременной передачей.
В предкамере установлены: двухэтажный стол, который позволяет одновременно производить закалку и загрузку изделий в камеру нагрева, а также вентилятор для более эффективного охлаждения садки в защитной атмосфере.
В закалочном баке размещены нагреватели и две мешалки для подачи масла под поддон с деталями. Охлаждение масла - через холодильник, монтируемый рядом с печью. Регулирование температуры масла - автоматическое. Температура поддерживается в пределах 80-185°С.
Загрузка поддонов в электропечь, транспортирование их внутри печи и выгрузка из печи осуществляются механизмом загрузки и разгрузки посредством цепного толкателя-таскателя, установленного на раме механизма. Управление нагревом электропечи и механизмами осуществляется с применением микропроцессорной техники.
Аппаратура управления электропечью размещена в шкафах управления, установленных в непосредственной близости к электропечи, и в блоке аппаратов, установленном на электропечи.
В комплект поставки входят: электропечь (поставляется в частично разобранном нефутерованном виде), механизм загрузки и разгрузки, шкаф управления - 2 шт., силовой шкаф - 3 шт., поддон, комплект запасных частей, комплект эксплуатационной документации.
