Агрегат СНЦА-5.10.5/3,5-И5
Общие сведения
Агрегат СНЦА-5.10.5/3,5-И5 предназначен для термической и химико-термической обработки изделий в контролируемых атмосферах. Агрегат применяется: для светлой закалки с последующими операциями промывки, сушки и низкотемпературного отпуска (350°С); цементации и нитроцементации с последующими операциями закалки, промывки, сушки, низкотемпературного отпуска (до 350°С); для нормализации и светлого отпуска.
Структура условного обозначения
СНЦА-5.10.5/3,5-И5 УХЛ4:
С - нагрев сопротивлением;
Н - камерная;
Ц - с цементационной атмосферой;
А - агрегат;
5 - ширина рабочего пространства, дм;
10 - длина рабочего пространства, дм;
5 - высота рабочего пространства, дм;
3,5 - температура низкоотпускной печи, сотни °С;
И5 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от 1 до 40°С.
Относительная влажность окружающей среды не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная, с допускаемым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих указанных в ГОСТ 12.1.005-88.
Агрегат соответствует по технике безопасности ГОСТ 12.2.004.9-88.
Технические характеристики
Номинальная мощность, кВт - 290 Удельная мощность, кВт/м2 - 580 Номинальная температура, °С: контурной СНЦ - 950 электропечи низкого отпуска - 350 Масса садки, кг - 450 Напряжение сети, В - 380 Частота тока, Гц - 50 Число фаз - 3 Расход, м3/ч: эндогаза - 30 природного газа (метана) - 8 аммиака - 2 воды - 14* Рабочие размеры поддона, мм - 1000x500x500 Масса агрегата (комплекса), т - 37,2
* В зависимости от режима термообработки.
Конструкция и принцип действия
Агрегат (см. рисунок) состоит из двух электропечей СНЦ, электропечи низкого отпуска, машины моечно-сушильной, стола загрузки и выгрузки, механизма разгрузки и загрузки, силовых шкафов и шкафов управления.

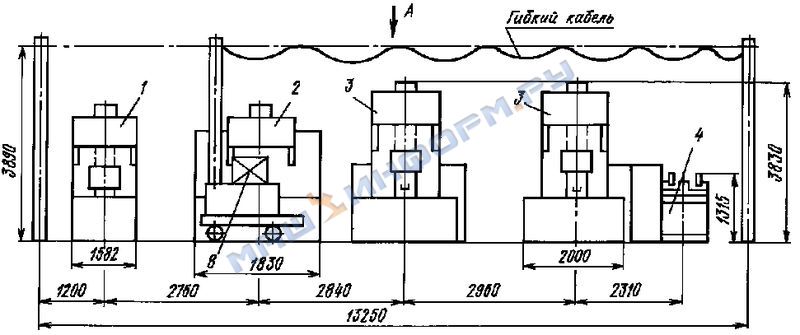

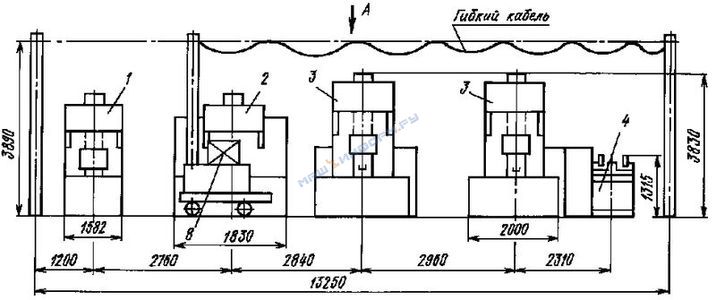

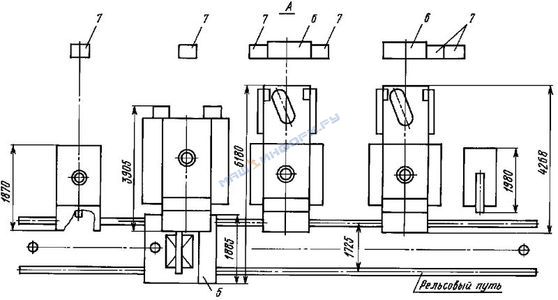

Габаритные размеры агрегата СНЦА-5.10. 5/3,5-И5
1 - электропечь низкого отпуска;
2 - машина моечно-сушильная;
3 - электропечь СНЦ;
4 - стол загрузки и выгрузки;
5 - механизм загрузки и выгрузки;
6 - шкаф силовой;
7 - шкафы управления;
8 - поддон
Электропечь СНЦ состоит из камеры нагрева и предкамеры с закалочным баком. Камера нагрева зафутерована высококачественными огнеупорными материалами, направляющие для поддона - из карбида кремния. Нагреватели проволочные зигзагообразные расположены на поду и боковых стенках.
Предкамера выполнена с водоохлаждаемыми стенками и вентилятором для охлаждения изделий в защитной атмосфере.
Охлаждение закалочного масла осуществляется двумя охладителями из гладких труб, расположенными по боковым стенкам бака.
Электропечь низкого отпуска предназначена для низкого отпуска стальных деталей при 350°С. Кожух электропечи сварной из листовой стали, футерован волокнистыми плитами. Сверху кожух закрывается футерованной крышкой с вентилятором, который обеспечивает циркуляцию воздуха через электрокалориферы и поддон с изделиями.
Нагревательные элементы в калориферах выполнены в виде спиралей.
Машина моечная-сушильная предназначена для мойки, душирования и сушки изделий.
Корпус состоит из двух баков для моющего и душирующего растворов и кожуха.
Мойку ведут погружением в горячий (80-90°С) моющий раствор, а промывку душированием горячим раствором и чистой водой. Растворы подогреваются трубчатыми электронагревателями. Температура раствора поддерживается автоматически. После промывки изделия сушатся потоком горячего воздуха, нагнетаемого вентилятором через электрокалориферы в рабочее пространство моечной машины. Управление нагревом электропечей и механизмами - с применением микропроцессорной техники.
В комплект поставки входят: электропечь СНЦ - 2 шт. (поставляется в частично разобранном нефутерованном виде);
электропечь низкого отпуска (поставляется в частично разобранном футерованном виде); машина моечно-сушильная (поставляется в разобранном футерованном виде); поддон - 6 шт.; стол загрузки и выгрузки; механизм загрузки и выгрузки; шкаф силовой - 2 шт.; шкафы управления - 6 шт.; запасные части; комплект эксплутационной документации.
