Электропечь сопротивления барабанная СБЗ-4.40/9С-МО2
Общие сведения
Электропечь сопротивления барабанная СБЗ-4.40/9С-М02 предназначена для термической обработки порошкообразных сыпучих материалов в окислительной среде или в защитной атмосфере;
применяется в горнодобывающей, химической и металлургической отраслях промышленности.
Конструкция обладает высоким качеством термообработки за счет улучшения теплотехнических показателей электропечи; максимальной унификацией конструктивных и технологических решений; снижением трудоемкости и стоимости изготовления электропечи благодаря высокому уровню унификации.
Структура условного обозначения
СБЗ-4.40/9С-М02 УХЛ4:
С - нагрев сопротивлением;
Б - барабанная;
З - защитная среда - воздух;
4 - диаметр рабочего пространства, дм;
40 - длина рабочего пространства, дм;
9 - номинальная температура, сотни °С;
С - для сыпучих материалов;
М02 - порядковый номер исполнения;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающего воздуха от 5 до 40°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, вредно действующих на металл и изоляцию проводов.
Конструкция электропечи соответствует требованиям безопасности, предусмотренным ГОСТ 12.2.007.9-88.
Технические характеристики
Напряжение питающей сети, В - 380 Частота тока, Гц - 50 Установленная мощность, кВт - 103 Производительность, кг/ч - 40 Размеры рабочего пространства, мм: диаметр барабана (внутренний) - 400 длина - 4000 Номинальная температура, °С - 900 Среда в рабочем пространстве - воздух или защитная атмосфера Число фаз - 3 Удельный расход электроэнергии, кВт·ч/кг - 1,04 Мощность холостого хода, кВт - 42 Масса, т: электропечи (комплекса) - 10,1 электропечи - 8,1 Габаритные размеры, мм - 4485x7600x2770
Гарантийный срок - 1 год со дня ввода электропечи в эксплуатацию.
Конструкция и принцип действия
Электропечь (см. рисунок) состоит из механизма загрузки, барабана, кожуха, нагревателей, футеровки, механизма выгрузки.

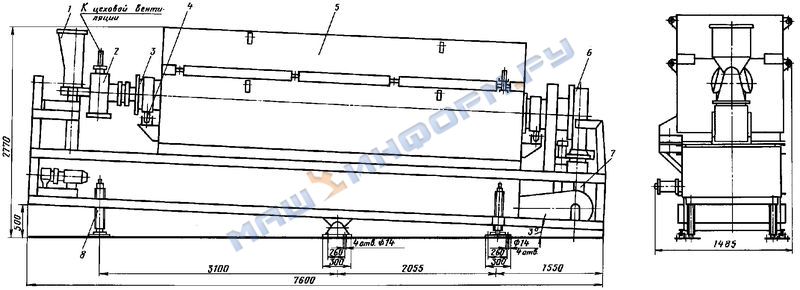

Габаритные, установочные и присоединительные размеры электропечи СБЗ-4.40/9С-М02
1 - механизм загрузки;
2 - загрузочная головка;
3 - барабан;
4 - ролики опорные и упорные;
5 - камера нагревательная;
6 - головка разгрузочная;
7 - механизм разгрузки;
8 - механизм наклона
Механизм загрузки шнекового типа предназначен для перемещения продукта из бункера в барабан электропечи.
Кожух электропечи сварной конструкции. Обе торцевые стенки кожуха в месте выхода барабана перекрыты съемными листами. В отверстия кожуха устанавливается арматура выводов и термопар. Крышка кожуха съемная для монтажа и демонтажа электропечи. Футеровка кожуха и крышки выполняется раздельно.
Продукт в рабочем пространстве электропечи нагревается зигзагообразными нагревательными элементами, расположенными на ее боковых стенках.
Питание нагревателей от сети 380 В через понижающие трансформаторы.
Электропечь трехзонная. Температура зон регулируется автоматическими приборами теплового контроля.
Работой электропечи управляют со щитов управления.
В комплект поставки входят: электропечь без стандартных огнеупорных и теплоизоляционных материалов в частично разобранном и нефутерованном виде; комплект запасных частей по ведомости ЗИП;
комплект эксплуатационной документации по ведомости ЭД.
