Преобразователь измерительный напряжения пинт
Общие сведения
Преобразователь измерительный напряжения ПИНТ тяговый предназначен для использования в качестве датчиков тока и напряжения в электропередачах перспективных тепловозов. ПИНТ-Х:
П - преобразователь;
И - измерительный;
Н - напряжения;
Т - тяговый;
Х - 1,2-номер модели. t Климатическое исполнение У, УХЛ, Т и категория размещения 3 по ГОСТ 15150-69 и ГОСТ 15963-79.
Нормативно-технический документ
ТУ 3.06 Украины 004-92 БИЛТ.411547.001 ТУ
Технические характеристики
Номинальное входное напряжение, В: - по входу 1 - 0,075 по входу 2 - 150 по входу 3 - 1000 Номинальное напряжение на выходе, В - 5 Основная приведенная погрешность, %, не более - 1,0 Напряжение питания постоянное, В - +15+1; -15+1 Масса, кг - 2,5
Конструкция и принцип действия
Преобразователь обеспечивает гальваническое разделение и преобразование первичного сигнала напряжения в пропорциональный сигнал на выходе с уровнем, достаточным для последующей обработки в цепях управления и регулирования тепловых электропередач. Габаритные и установочные размеры преобразователя приведены на рисунке.

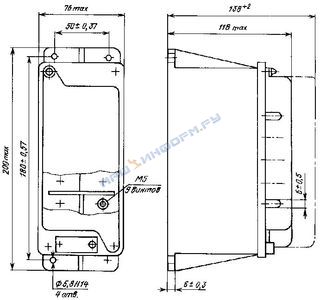

Габаритные и установочные размеры преобразователя измерительного напряжения ПИНТ-1
В комплект поставки входят: преобразователь, эксплуатационные документы, паспорт, запасные части согласно комплекту запчастей.
