Трубчатый электронагреватель патронного типа ТЭНП-10.16.0,3524-41
Общие сведения
Электронагреватель предназначен для предпускового подогрева масла в регуляторах скорости типа РН-30, установленных на дизелях большегрузных автосамосвалов, работающих в условиях Севера.
Структура условного обозначения
ТЭНП-10.16.0,315N24-И1 УХЛ2:
ТЭНП - трубчатый электронагреватель патронного типа;
10 - развернутая длина, см;
16 - номинальный диаметр, мм;
0,315 - номинальная мощность, кВт;
N - материал оболочки - нержавеющая сталь;
24 - номинальное напряжение, В;
И1 - порядковый номер исполнения;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 60 до 20°С.
Относительная влажность воздуха 95+3% при температуре от 20 до 30°С.
Атмосферное давление от 86 (650) до 106 МПа (800 мм рт. ст.).
Требования техники безопасности по ГОСТ 12.2.007.9-88, а по воздействию механических факторов по ГОСТ 17516.1-90.
ТЭМП соответствует требованиям ТУ 16-681. 050-88.
Нормативно-технический документ
ТУ 16-681.050-88
Номинальная мощность, кВт - 0,315
Напряжение постоянного тока, В - 24
Нагреваемая среда - Пресс-форма
Номинальный диаметр, мм - 16
Развернутая длина, мм - 100+1
Максимальная температура на поверхности активной части оболочки, °С, не более - 500
Максимальная удельная мощность на активной поверхности электронагревателя, Вт/см2, не более - 8,35
Масса, кг не более - 0,101
Гарантийный срок - 2 года со дня ввода в эксплуатацию, но не более 1500 ч.
Конструкция и принцип действия
Трубчатый электронагреватель (рисунок) представляет собой тонкостенную оболочку из нержавеющей стали, внутри которой расположен нагревательный элемент, состоящий из керамического стержня с двумя продольными отверстиями. На керамический стержень намотана нихромовая проволока, которая изолируется от внутренней поверхности оболочки керамикой и электротехническим периклазом, представляющим собой спрессованный порошок плавленой окиси магния. Окись магния обладает жаростойкостью, хорошей теплопроводностью и высокими электроизоляционными свойствами. Для удобства монтажа и эксплуатации трубчатый электронагреватель снабжен крепежной арматурой и гибкими выводами.

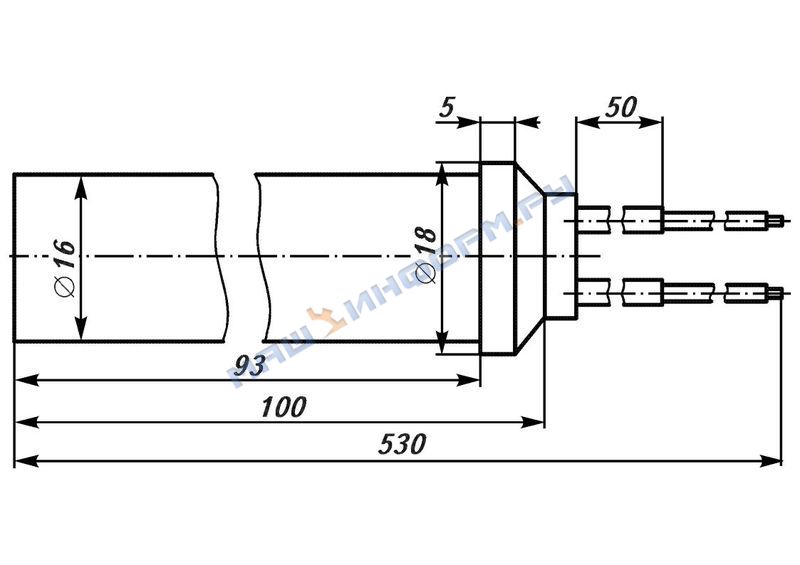

Габаритные размеры трубчатого электронагревателя типа ТЭНП-10.16.0,315N24-И1
Принцип действия ТЭМП основан на выделении тепла при прохождении тока через проводник высокого электрического сопротивления (спираль). Тепловой поток от спирали проходит через периклаз на оболочку ТЭНП.
В комплект поставки входят: трубчатый электронагреватель, паспорт.
