Трубчатые электронагреватели (ТЭНы) (судовые, общепромышленного и бытового назначения для железных дорог)
Общие сведения
Трубчатые электронагреватели (ТЭНы) предназначены для установки на судах, на железных дорогах, а также для комплектации промышленных установок и бытовых приборов, осуществляющих нагрев различных сред путем излучения, конвекции или теплопроводности.
Структура условного обозначения
ТЭН-Х-Х-Х/Х-Х-Х-Х:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина ТЭНа по трубе, см;
Х - номинальная длина контактных стержней в заделке, см;
Х - диаметр оболочки, мм;
Х - номинальная мощность, кВт;
Х - нагреваемая среда и материал оболочки по ГОСТ 19108-81 и
ГОСТ 13268-88 (табл. 1);
Х - номинальное напряжение, В;
Х - климатическое исполнение (УХЛ, ОМ) и категория размещения
(1; 4; 5) по ГОСТ 15150-69.
Таблица 1
Условное обозначение нагреваемой среды и материала оболочки ТЭНа | Нагреваемая среда | Характер нагрева | Удельная поверхностная мощность, Вт/см2, не более/сопротивление изоляции в рабочем состоянии, МОм | Материал оболочки ТЭНа |
Х | Вода, слабый раствор щелочей и кислот (рН 5–9) | Нагревание, кипячение | 11/25 | Медь и латунь с покрытием |
J | Вода, слабый раствор кислот (рН 5–7) | 15/25 | Коррозионно- стойкая жаростойкая сталь | |
Р | Вода, слабый раствор кислот (рН 5–9) | 15/25 | Углеродистая сталь | |
S | Воздух и прочие газы и смеси газов | Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭНа 450 ° С | 2,2/10 | |
Т | Воздух и прочие газы и смеси газов | Нагрев в спокойной газовой среде с температурой на оболочке свыше 450 до 520 ° С | 5/5 | Коррозионно- стойкая жаропрочная сталь |
О | Нагрев в среде с движущимся со скоростью 6 м/с воздухом до рабочей температуры на оболочке ТЭНа 450 ° С | 5,5/10 | Углеродистая сталь | |
К | Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом с рабочей температурой на оболочке ТЭНа свыше 450 до 520 ° С | 6,5/5 | Коррозионно- стойкая жаропрочная сталь | |
R | Воздух и прочие газовые смеси | Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом до рабочей температуры на оболочке ТЭНа 450 ° С | 3,5/10 | Углеродистая сталь |
N | Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом с рабочей температурой на оболочке ТЭНа свыше 450 до 520 ° С | 5,1/5 | Коррозионно- стойкая жаростойкая сталь | |
Z | Жиры, масла | Нагрев в ваннах и других емкостях | 3/25 | Углеродистая сталь, медь, коррозионно- стойкая сталь (с покрытиями) |
В | Морская вода | Нагревание, кипячение | 15/25 | Титановый сплав |
L | Контакт с металлической плитой | Имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭНа до 500 ° С | 5/5 | Коррозионно- стойкая жаропрочная сталь |
Температура окружающей среды от минус 60 до 60°С.
Давление окружающего воздуха от 98 до 200 кПа (от 760 до 1540 мм рт. ст.).
Относительная влажность до 95% при температуре до 35°С без конденсации влаги. Допускается кратковременное (в течение 2 ч) повышение влажности до 100% при температуре 35°С с последующим высыханием поверхности.
Воздействие соляного (морского) тумана.
Общепромышленные и бытовые ТЭНы следует эксплуатировать только в той среде, для которой они предназначены (см. табл. 1).
Требования техники безопасности в составе комплектующего изделия должны соответствовать классу защиты 0 по ГОСТ 12.2.007.7-75.
Степень защиты от прикосновения к токоведущим частям IР00 по ГОСТ 14254-96.
ТЭНы соответствуют требованиям ИАБЕ. 680095.001 ТУ.
Основные технические данные приведены на ТЭНы:
судовые -
Таблица 2

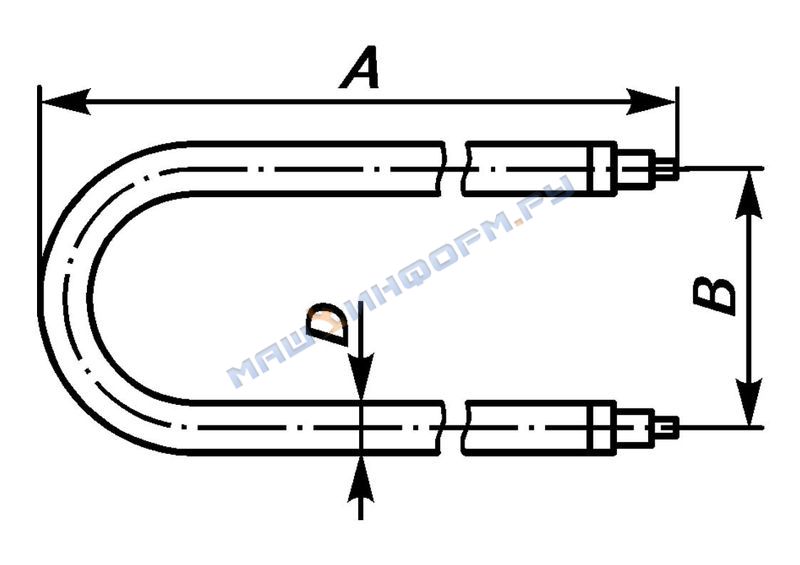

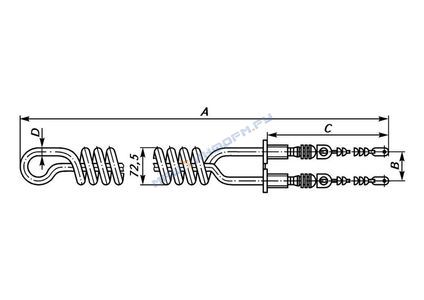

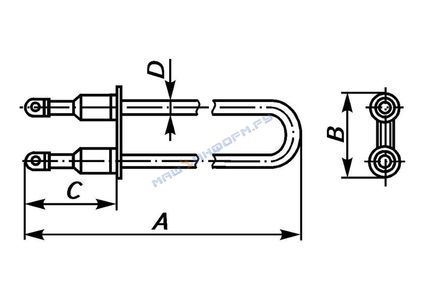

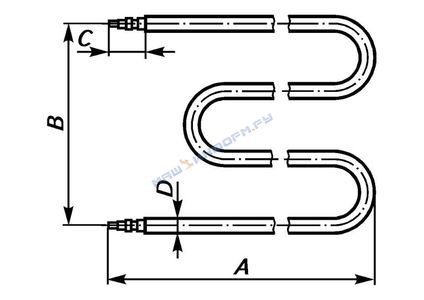

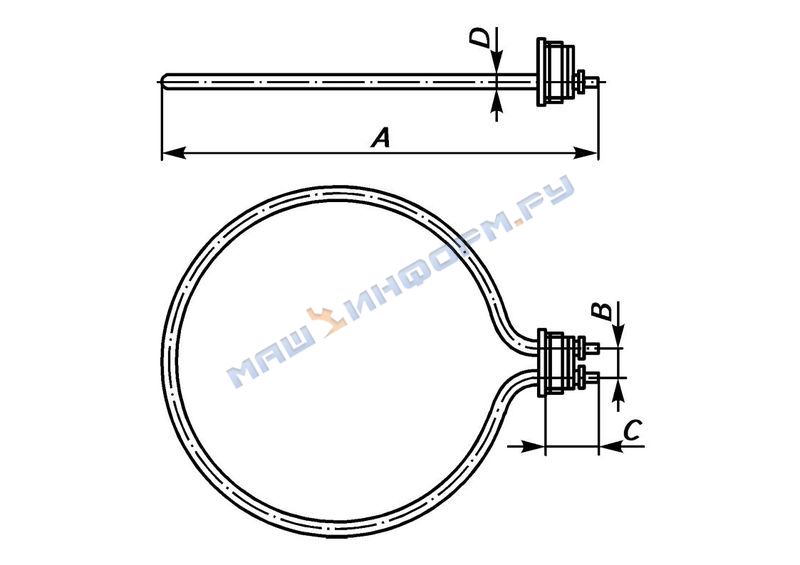

Типоисполнение судовых электронагревателей | Напряжение, В | Мощность, кВт | Размеры, мм | Конструктивное исполнение | Масса, кг | ||||||
А | В | С | D | Крепежная арматура | Контактный вывод | Номер рисунка | |||||
ТЭНы для нагрева воздуха | |||||||||||
ТЭН-40-3-10/0,25S110 | 110 | 0,25 | 217 | 50 | – | 10 | – | Стержень М4 | 2 | 0,195 | |
ТЭН-40-3-10/0,25Т110 | |||||||||||
ТЭН-40-3-10/0,25S55 | 55 | ||||||||||
ТЭН-40-3-10/0,25Т55 | |||||||||||
ТЭН-40-3-10/0,25S24 | 24 | ||||||||||
ТЭН-40-3-10/0,25Т24 | |||||||||||
ТЭН-40-3-10/0,25S63 | 63 | ||||||||||
ТЭН-40-3-10/0,25Т63 | |||||||||||
ТЭН-120-3-10/0,166S220 | 220 | 0,166 | 313 | 150 | 3 | 0,54 | |||||
ТЭН-120-3-10/0,166Т220 | |||||||||||
ТЭН-120-3-10/0,33S220 | 0,33 | 292 | 0,455 | ||||||||
ТЭН-120-3-10/0,33Т220 | |||||||||||
ТЭН-100-3-10/0,5S220 | 0,5 | ||||||||||
ТЭН-100-3-10/0,5Т220 | |||||||||||
ТЭН-100-3-10/0,66S220 | 0,66 | ||||||||||
ТЭН-100-3-10/0,66Т220 | |||||||||||
ТЭН-135-3-10/1,0S220 | 1 | 0,6 | |||||||||
ТЭН-135-4-10/1,0Т220 | 355 | 210 | |||||||||
ТЭН-30-3-10/0,1Т55 | 55 | 0,1 | 110 | 42 | 46 | Штуцер М18 | 6 | 0,19 | |||
ТЭН-59-3-12,5/0,2Т127 | 127 | 0,2 | 181 | 52 | 48 | 12,5 | – | 15 | 0,45 | ||
ТЭН-59-3-12,5/0,2Т24 | 24 | ||||||||||
ТЭН-78-3,5-10/0,2S27 | 27 | 410 | 40 | – | 10 | 2 | 0,37 | ||||
ТЭН-78-3,5-10/0,2S127 | 127 | ||||||||||
ТЭН-78-3,5-10/0,2Т127 | |||||||||||
ТЭН-78-3,5-10/0,2S127 | 220 | ||||||||||
ТЭН-78-3,5-10/0,2Т220 | |||||||||||
ТЭН-78-3,5-10/0,4S105 | 105 | 0,4 | |||||||||
ТЭН-78-3,5-10/0,4Т105 | |||||||||||
ТЭН-78-3,5-10/0,4S127 | 127 | ||||||||||
ТЭН-78-3,5-10/0,4Т127 | |||||||||||
ТЭН-78-3,5-10/0,4S220 | 220 | ||||||||||
ТЭН-78-3,5-10/0,4Т220 | |||||||||||
ТЭН-78-3,5-10/0,2S73 | 73 | 0,2 | |||||||||
ТЭН-78-3,5-10/0,2Т73 | |||||||||||
ТЭН-100-4-10/0,5Т220 | 220 | 0,5 | 282 | 150 | 61 | Штуцер М16 | 20 | 0,53 | |||
ТЭН-140-4-12,5/0,7Т127 | 127 | 0,7 | 400 | 157 | – | 12,5 | – | Лепесток | 3 | 0,85 | |
ТЭН-140-4-12,5/0,7Т220 | 220 | ||||||||||
ТЭН-140-4-12,5/1,2Т320 | 320 | 1,2 | |||||||||
ТЭН-140-4-10/1,0Т127 | 127 | 1 | 715 | 62 | 61 | 10 | Штуцер М16 | Стержень М4 | 5 | 0,73 | |
ТЭН-59-3-12,5/0,2Т24 | 24 | 0,2 | 590 | – | – | 12,5 | 1 | 0,37 | |||
ТЭН-59-3-12,5/0,2Т127 | 127 | ||||||||||
ТЭН-155-4-12,5/1,25Т380 | 380 | 1,25 | 344 | 124 | 56 | Штуцер М18 | Лепесток | 22 | 1,03 | ||
ТЭН-155-4-12,5/1,25Т380 | 334 | 144 | |||||||||
ТЭН-155-4-12,5/1,25Т380 | 320 | 104 | |||||||||
ТЭН-180-4-10/0,4Т127 | 127 | 0,4 | 920 | 40 | – | 10 | – | Стержень М4 | 2 | 0,82 | |
ТЭН-130-4-10/0,32Т127 | 0,32 | 670 | 0,59 | ||||||||
ТЭН-56-3-12,5/0,4Т220 | 220 | 0,4 | 920 | 0,82 | |||||||
ТЭН-56-3-12,5/0,4Т220 | 220 | 0,4 | 162 | 1,5 | 61 | 12,5 | Штуцер М18 | Лепесток | 21 | 0,47 | |
ТЭН-56-3-12,5/0,4Т220 | 117 | 129 | |||||||||
ТЭН-56-3-12,5/0,4Т220 | 195 | 84 | 22 | ||||||||
ТЭН-60-3-12,5/0,8К110 | 110 | 0,8 | 178 | 20 | 39 | – | Стержень М4 | 7 | 0,4 | ||
ТЭН-60-3-12,5/0,8К220 | 220 | ||||||||||
ТЭН-60-3-12,5/0,5К27 | 27 | 0,5 | |||||||||
ТЭН-60-3-12,5/0,5К110 | 110 | ||||||||||
ТЭН-603-12,5/0,5К220 | 220 | 0,63 | |||||||||
ТЭН-78-3-12,5/1,25К220 | 1,25 | 215 | 23 | 50 | 0,48 | ||||||
ТЭН-135-5-12,5/1,0К220 | 1 | 395 | 44 | 56 | Штуцер М18 | 6 | 0,86 | ||||
ТЭН-135-5-12,5/1,6К220 | 1,6 | ||||||||||
ТЭН-135-5-12,5/2,2К220 | 2,2 | ||||||||||
ТЭН-135-5-12,5/2,1К320 | 320 | 2,1 | |||||||||
ТЭН-135-5-12,5/2,8К320 | 2,8 | ||||||||||
ТЭН-150-5-12,5/1,1N220 | 220 | 1,1 | 318 | 58,5 | 55 | 18 | 1,1 | ||||
ТЭН-150-5-12,5/1,6N220 | 1,6 | ||||||||||
ТЭН-150-5-12/2,3N220 | 2,3 | ||||||||||
ТЭН-150-5-12,5/2,3N320 | 320 | ||||||||||
ТЭН-200-4-12,5/1,0К110 | 110 | 1 | 280 | 56,5 | 76 | 11 | 1,35 | ||||
ТЭН-200-4-12,5/1,0К127 | 127 | ||||||||||
ТЭН-200-4-12,5/1,0К220 | 220 | ||||||||||
ТЭН-200-4-12,5/1,0К320 | 320 | ||||||||||
ТЭН-200-4-12,5/0,5К220 | 220 | 0,5 | |||||||||
ТЭН-220-4-12,5/2,1К320 | 320 | 2,1 | |||||||||
ТЭН-78-3-12,5/0,9К220 | 220 | 0,9 | 412 | 42,5 | 61 | 12,5 | Штуцер М18 | Стержень М4 | 5 | 0,53 | |
ТЭН-90-3-12,5/1,0К220 | 1 | 472 | 51 | 0,62 | |||||||
ТЭН-100-4-12,5/0,5К220 | 0,5 | 522 | 61 | 0,68 | |||||||
ТЭН-40-4-10/0,24Т90 | 90 | 0,24 | 450 | – | – | – | – | 1 | 0,168 | ||
ТЭН-74-3-12,5/0,25N220 | 220 | 0,25 | 390 | 52 | 2 | 0,45 | |||||
ТЭН-559-20-12,5/5,3К380 | 380 | 5,3 | 1320 | 60 | 578 | Штуцер М16 | Лепесток | 14 | 3,7 | ||
ТЭН-120-6-12,5/0,8N73 | 73 | 0,8 | 350 | 52,5 | 61 | Стержень М4 | 6 | 0,84 | |||
ТЭН-81-6-12,5/0,35N190 | 190 | 0,35 | 314 | – | 56 | 12,5 | Штуцер М18 | Лепесток | 23 | 0,6 | |
ТЭН-85-5-12,5/1,0К110 | 110 | 1 | 465 | 44 | 57 | 6 | 0,59 | ||||
ТЭН-200-4-12,5/2,0К380 | 380 | 2 | 408 | 55 | 56 | 18 | 1,25 | ||||
ТЭН-87-5-12,5/1,0К320 | 320 | 1 | 450 | 42,5 | 17 | 0,6 | |||||
ТЭН-45-3-12,5/0,5К80 | 80 | 0,5 | 272 | 0,4 | |||||||
ТЭН-56-3-12,5/0,8К160 | 160 | 0,8 | 324 | 0,45 | |||||||
ТЭН-81-3-10/0,9К220 | 220 | 0,9 | 450 | 40 | 10 | Штуцер М16 | 0,37 | ||||
ТЭН-60-5-12,5/0,2Т110 | 110 | 0,2 | 325 | – | 12,5 | – | 2 | 0,36 | |||
ТЭН-41-3,5-12,5/0,45К220 | 220 | 0,45 | 156 | 30 | 61 | Штуцер М18 | 16 | ||||
ТЭН-4-3,5-12,5/0,45К127 | 127 | ||||||||||
НЭРТ-56-5,5-12,5/1,0К220 | 220 | 1 | 338 | 84 | 68 | 9 | 0,62 | ||||
НЭРТ-70-5,5-12,5/2,5К220 | 2,5 | 404 | 0,77 | ||||||||
НЭРТ-56-55-12,5/2,0К220 | 2 | 338 | 0,62 | ||||||||
НЭРТ-70-5,5-12,5/1,6К220 | 1,6 | 404 | 0,77 | ||||||||
ТЭН-160-12-10/1,6Т220 | 280 | 267 | – | 10 | – | Стержень М4 | 10 | 0,69 | |||
ТЭН-35-3-10/0,3Т53 | 53 | 0,3 | 400 | – | 1 | 0,3 | |||||
ТЭН-120-7-12,5/1,6К220 | 220 | 1,6 | 575 | 20 | 100 | 12,5 | Втулка | Лепесток | 25 | 1,4 | |
ТЭН-4000-13-12,5/1,0Т380 | 380 | 1 | 660 | 27 | 3,02 | ||||||
ТЭН-400-19-12,5/3,3N380 | 3,3 | 780 | 60 | 196 | Штуцер М18 | 14 | 2,5 | ||||
ТЭН-192-4-12,5/1,0К220 | 220 | 1 | 300 | 56,5 | 76 | 24 | 1,32 | ||||
ТЭН-112-4-12,5/1,0К320 | 320 | ||||||||||
ТЭН-192-4-12,5/2,1К320 | 2,1 | ||||||||||
ТЭН-192-4-12,5/0,5N220 | 220 | 0,5 | |||||||||
ТЭН-192-4-12,5/1,0N220 | 1 | 290 | |||||||||
ТЭН-192-4-12,5/0,8N220 | 0,8 | ||||||||||
ТЭН-192-4-12,5/1,25N220 | 1,25 | ||||||||||
ТЭН-230-3,5-12,5/1,1Т127 | 127 | 1,1 | 661 | 60 | 8 | 1,45 | |||||
ТЭН-230-3,5-12,5/1,1Т220 | 220 | ||||||||||
ТЭН-170-5-12,5/2,5Т220 | 2,5 | 863 | 72,5 | – | – | Стержень М4 | 2 | 1,02 | |||
ТЭН-170-5-12,5/1,6Т110 | 1,6 | 613 | 0,74 | ||||||||
ТЭН-170-5-12,5/0,6Т110 | 110 | 0,6 | 868 | 72,5 | – | 12,5 | – | Стержень М4 | 2 | 1,02 | |
ТЭН-170-5-12,5/0,6Т190 | 190 | 863 | |||||||||
ТЭН-120-5-12,5/0,5Т73 | 73 | 0,5 | 613 | 0,74 | |||||||
ТЭН-120-5-12,5/0,5Т127 | 127 | ||||||||||
ТЭН-170-5-10/0,8Т73 | 73 | 0,8 | 863 | 10 | 1,02 | ||||||
ТЭН-170-5-10/0,8Т127 | 127 | ||||||||||
ТЭН-120-5-10/0,5Т110 | 110 | 0,5 | 613 | 0,74 | |||||||
ТЭН-120-5-10/0,5Т190 | 190 | ||||||||||
ТЭН-170-5-12,5/2,5Т220 | 220 | 2,5 | 863 | 12,5 | 1,02 | ||||||
Трубчатые электронагреватели для нагрева воды | |||||||||||
ТЭН-35-3-10/0,3Х27 | 27 | 0,3 | 168 | 19 | 44 | 10 | Штуцер М36 | Штифт | 26 | 0,373 | |
ТЭН-35-3-10/1,0Х127 | 127 | 1 | |||||||||
ТЭН-35-3-10/1,0Х220 | 220 | ||||||||||
ТЭН-50/3-10/1,25Х320 | 320 | 1,25 | 157 | 52 | 19 | 0,38 | |||||
ТЭН-60-3-10/2,0Х320 | 2 | 220 | 58 | 0,36 | |||||||
ТЭН-60-3-10/2,0Х127 | 127 | 50 | 0,4 | ||||||||
ТЭН-35-4-10/0,8Х27 | 27 | 0,8 | 175 | 22,5 | 35 | Штуцер М52 | Стержень М4 | 12 | |||
ТЭН-35-4-10/1,0Х127 | 127 | 1 | |||||||||
ТЭН-35-4-10/1,0Х220 | 220 | ||||||||||
ТЭН-35-4-10/1,25Х170 | 170 | 1,25 | |||||||||
ТЭН-35-4-10/1,25Х320 | 320 | ||||||||||
ТЭН-60-3-10/2,0Х320 | 2 | 158 | 19 | 52 | 0,58 | ||||||
ТЭН-78-4-10/3,15Х320 | 3,15 | 318 | 22,5 | 45 | 0,67 | ||||||
ТЭН-78-3-12,5/1,5J110 | 110 | 1,5 | 416 | 42,5 | 61 | 12,5 | Штуцер М18 | Лепесток | 17 | 0,59 | |
ТЭН-78-3-12,5/2,0J127 | 127 | 2 | |||||||||
ТЭН-78-3-12,5/2J220 | 220 | 1,4 | |||||||||
ТЭН-78-3-12,5/1,4J220 | 320 | 3 | |||||||||
ТЭН-78-3-12,5/3,0J220 | |||||||||||
ТЭН-60-3-10/2,0Х110 | 110 | 2 | 258 | 22,5 | 40 | 10 | Штуцер М52 | Стержень М4 | 12 | 0,58 | |
ТЭН-60-3-10/2,0Х220 | 127 | ||||||||||
ТЭН-60-3-10/2,0Х220 | 220 | ||||||||||
ТЭН-78-4-10/3,15Х127 | 127 | 3,15 | 318 | 45 | 0,67 | ||||||
ТЭН-78-4-10/3,15Х220 | 220 | ||||||||||
ТЭН-78-4-10/3,15Х170 | 170 | ||||||||||
ТЭН-60-3-10/1,6J127 | 127 | 1,6 | 316 | 50 | 51 | Штуцер М16 | 5 | 0,37 | |||
ТЭН-60-3-10/2,0J320 | 320 | 2 | |||||||||
ТЭН-60-3-10/1,6J380 | 380 | 1,6 | |||||||||
ТЭН-139-3-12,5/3,5J127 | 127 | 3,5 | 717 | 42,5 | 61 | 12,5 | Штуцер М18 | Стержень М4 | 5 | 1,04 | |
ТЭН-139-5-12,5/4,0J220 | 220 | 4 | |||||||||
ТЭН-139-5-12,5/4,4J320 | 320 | 4,4 | |||||||||
ТЭН-78-3,0-10/3,0J220 | 220 | 3 | 235 | 30 | – | 10 | – | 4 | 0,37 | ||
ТЭН-78-3-10/3J380 | 380 | ||||||||||
ТЭН-240-6-12,5/5,0J220 | 220 | 5,8 | 743 | 47 | 71 | 12,5 | Штуцер М18 | 6 | 1,34 | ||
ТЭН-78-3-12,5/3,0J320 | 320 | 3 | 412 | 42,5 | 61 | 5 | 0,54 | ||||
ТЭН-78-3-12,5/2,0J220 | 220 | 2 | |||||||||
ТЭН-78-3-12,5/2,0J127 | 127 | ||||||||||
ТЭН-76-4-10/1,8Х127 | 1,8 | 171 | 36 | 59 | 10 | – | Лепесток | 13 | 0,46 | ||
ТЭН-76-4-10/1,8Х220 | 220 | ||||||||||
ТЭН-210-6-12,5/1,6J380 | 380 | 1,6 | 603 | 90 | 61 | 12,5 | Штуцер М18 | 8 | 1,3 | ||
ТЭН-70-5-12,5/3,0J320 | 320 | 3 | 403 | 42,5 | 17 | 0,57 | |||||
ТЭН-70-5-12,5/1,4J220 | 220 | 1,4 | |||||||||
ТЭН-70-5-12,5/2,0J220 | 2 | ||||||||||
ТЭН-70-5-12,5/2,0J127 | 127 | ||||||||||
635-52.65452-04/ТЭН-705-12,5/1,5J220 | 110 | 1,5 | |||||||||
ТЭН-100-4-12,5/3,15J127 | 127 | 3,15 | 350 | 58 | 8 | 0,7 | |||||
ТЭН-100-4-12,5/4,0J320 | 320 | 4 | |||||||||
ТЭН-100-4-12,5/3,15J220 | 220 | 3,15 | |||||||||
ТЭН-78-3-12,5/1,0J127 | 127 | 1 | 262 | 66 | 0,6 | ||||||
ТЭН-78-3-12,5/1,6J220 | 220 | 1,6 | |||||||||
ТЭН-78-3-12,5/1,0J220 | 1 | ||||||||||
ТЭН-78-3-12,5/2,0J220 | 2 | ||||||||||
ТЭН-210-5-12,5/5,0J220 | 5 | 570 | 71 | Стержень М4 | 6 | 1,19 | |||||
ТЭН-210-5-12,5/6,3J320 | 320 | 6,3 | |||||||||
ТЭН-150-5-12,5/2,5J127 | 127 | 2,5 | 437 | 0,87 | |||||||
ТЭН-150-5-12,5/2,5J220 | 220 | ||||||||||
ТЭН-150-5-12,5/3,0J320 | 320 | 3 | |||||||||
ТЭН-85-3-12,5/3,15J127 | 127 | 3,15 | 250 | 119 | Лепесток | 8 | 0,64 | ||||
ТЭН-85-3-12,5/3,15J220 | 220 | ||||||||||
ТЭН-85-3-12,5/3,15J380 | 380 | ||||||||||
ТЭН-78-3-12,5/1,0J110 | 110 | 1 | 230 | 68 | 0,6 | ||||||
ТЭН-78-3-12,5/2,5J127 | 127 | 2,5 | |||||||||
ТЭН-78-3-12,5/2,5J220 | 220 | ||||||||||
ТЭН-100-3-12,5/2,0J110 | 110 | 2 | 286 | 69 | 0,72 | ||||||
ТЭН-100-3-12,5/3,5J127 | 127 | 3,5 | 286 | 119 | 69 | 12,5 | Штуцер М18 | Лепесток | 8 | 0,72 | |
ТЭН-100-3-12,5/3,5J220 | 220 | ||||||||||
ТЭН-140-3-12,5/5,0J127 | 127 | 5 | 385 | 71 | 0,97 | ||||||
ТЭН-140-3-12,5/5,0J220 | 220 | ||||||||||
ТЭН-100-3-12,5/4,0J220 | 380 | 0,72 | |||||||||
ТЭН-50-3-12,5/1,6J127 | 127 | 1,6 2 | 194 | 58 | 0,41 | ||||||
ТЭН-50-3-12,5/1,6J220 | 220 | ||||||||||
ТЭН-50-3-12,5/2,0J320 | 320 | ||||||||||
ТЭН-84-3-12,5/3,15J220 | 220 | 3,15 | 294 | 72 | 0,6 | ||||||
ТЭН-236-5-12,5/6,3J380 | 380 | 6,3 | 670 | 47 | 59 | Стержень М4 | 6 | 1,58 | |||
ТЭН-192-4-12,5/1,0J220 | 220 | 1 | 300 | 56,5 | 76 | Лепесток | 24 | 1,3 | |||
ТЭН-192-4-12,5/2,0J380 | 380 | 2 | |||||||||
ТЭН-192-4-12,5/5,0J380 | 5 | ||||||||||
ТЭН-100-3-12,5/4,0J220 | 220 | 4 | 285 | 119 | 71 | 8 | 0,72 | ||||
ТЭН-37-5-10/1,0J220 | 1 | 210 | 65 | 53 | 10 | Штуцер М16 | Стержень М4 | 5 | 0,28 | ||
ТЭН-70-5-10/2,0J220 | 2 | 230 | 6 | 0,42 | |||||||
ТЭНы для нагрева масла | |||||||||||
ТЭН-160-6-10/1,3Z320 | 320 | 1,3 | 460 | 34 | 71 | 10 | Штуцер М16 | Стержень М4 | 6 | 0,83 | |
ТЭН-197-5-10/1,6Z320 | 1,6 | 550 | 0,84 | ||||||||
ТЭН-210-6-12,5/2,3Z220 | 220 | 2,3 | 600 | 40 | 61 | 1,35 | |||||
ТЭН-160-7-12,5/1,6Z220 | 1,6 | 465 | 71 | 1,08 | |||||||
ТЭН-180-7-12,5/2,0Z220 | 2 | 485 | 52 | 60 | 1,27 | ||||||
ТЭН-134-6-12,5/2,0Z220 | 550 | 45 | 61 | 12,5 | Штуцер М18 | Лепесток | 8 | 1,34 | |||
ТЭН-210-5-12,5/2,3Z220 | 2,3 | 621 | 40 | 87 | 1,51 |
трубчатые общепромышленного применения -
Таблица 3
Типоисполнение общепромышленных электронагревателей | Напряжение, В | Мощность, кВт | Размеры, мм | Конструктивное исполнение | Масса, кг | |||||
А | В | С | D | Kрепежная арматура (резьбовой штуцер) | Kонтактный вывод (диаметр резьбового стержня, лепесток) | Hомер рисунка | ||||
ТЭНы для воздуха | ||||||||||
ТЭН-81,6-В12,5/1,1Т220 | 220 | 1,1 | 866 | – | – | 12,5 | – | Стержень М4 | 1 | 0,46 |
ТЭН-120-В-10/0,6Т220 | 0,6 | 610 | 70 | 10 | 2 | 0,744 | ||||
ТЭН-120-В-10/0,2Т220 | 0,2 | |||||||||
ТЭН-117,5А10/1,0Т380 | 380 | 1 | 600 | 19 | 80 | 36 | 0,49 | |||
ТЭН-180-А10/2,0Т380 | 2 | 34 | 0,69 | |||||||
ТЭН-180А10/3,0Т380 | 380 | 3 | 600 | 19 | 80 | 10 | – | Стержень М4 | 34 | 0,9 |
ТЭН-280G-12,5/2,5Т220 | 220 | 2,5 | 1407 | 92 | – | 12,5 | 2 | 1,54 | ||
ТЭН-170Е-12,5/0,4Т220 | 0,4 | 860 | 82 | 0,93 | ||||||
ТЭН-140А12,5/0,8Т220 | 0,8 | 705 | 102 | 0,76 | ||||||
ТЭН-170А12,5/1,6Т220 | 1,6 | 860 | 82 | 0,93 | ||||||
ТЭН-244Е2,5/0,8Т220 | 0,8 | 1230 | 80 | 1,9 | ||||||
ТЭН-210Е.12,5/1,25Т220 | 1,25 | 1025 | 50 | 190 | Штуцер М18 | 5 | 1,3 | |||
ТЭН-105А10/0,37Т220 | 0,37 | 510 | 70 | – | 10 | – | 2 | 0,452 | ||
ТЭН-143А10/0,63Т220 | 0,63 | 700 | 0,612 | |||||||
ТЭН-160А10/0,8Т220 | 0,8 | 790 | 0,692 | |||||||
ТЭН-180В12,5/2,5L220 | 2,5 | 925 | 45 | 12,5 | Лепесток | 41 | 1,06 | |||
ТЭН-180В12,5/2,5S220 | ||||||||||
ТЭН-59А8,5/0,8К220 | 0,8 | 320 | 30 | 40 | 8,5 | Фланец | 40 | 0,22 | ||
ТЭН-91А8,5/0,15О220 | 0,15 | 277 | 93 | 52 | Штуцер М14 | 20 | 0,35 | |||
ТЭН-236С12,5/2,0Т220 | 2 | 667 | 280 | – | 12,5 | – | Стержень М4 | 3 | 1,29 | |
ТЭН-236С12,5/2,0S220 | ||||||||||
ТЭН-170Д12,5/0,45S220 | 0,45 | 860 | 80 | 122 | Штуцер М20 | 37 | 1,16 | |||
ТЭН-118А12,5/0,5S220 | 0,5 | 605 | 64 | – | – | 2 | 0,63 | |||
ТЭН-95С12,5/1,25Т220 | 1,25 | 489 | 68 | 38 | 0,53 | |||||
ТЭН-118С12,5/1,6Т220 | 1,6 | 556 | 228 | 0,69 | ||||||
ТЭН-95С12,5/1,25S220 | 1,25 | 489 | 68 | 0,53 | ||||||
ТЭН-96С12,5/1,6S220 | 1,6 | 556 | 228 | 0,69 | ||||||
ТЭН-140А.12,5/0,63S220 | 0,63 | 714 | 64 | 2 | 0,83 | |||||
ТЭН-100А12,5/0,32S220 | 0,32 | 56 | ||||||||
ТЭН-100А12,5/0,5S220 | 0,5 | 337 | 189 | 3 | 0,6 | |||||
ТЭН-100А12,5/0,5S220 | 379 | 287 | 2 | 0,59 | ||||||
ТЭН-85А12,5/1,25О220 | 1,25 | 900 | – | 1 | 0,46 | |||||
ТЭН-85А12,5/1,6О220 | 1,6 | |||||||||
ТЭН-100А12,5/0,4О220 | 0,4 | 518 | 56,5 | 2 | 0,53 | |||||
ТЭН-85А12,5/1,25О220 | 1,25 | 438 | 72,5 | 0,46 | ||||||
ТЭНы для воды | ||||||||||
ТЭН-50-12,5/1,25J55 | 55 | 1,25 | 285 | 50 | 47 | 12,5 | Штуцер М20 | Стержень М4 | 5 | 0,54 |
ТЭН-50А-12,5/1,25J127 | 127 | |||||||||
ТЭН-120В12,5/3,5J220 | 220 | 3,5 | 593 | 55 | 70 | Штуцер М18 | Лепесток | 17 | 0,95 | |
ТЭН-120В12,5/3,5Р220 | ||||||||||
ТЭН-120В-10/3,5Р220 | 220 | 3,5 | 593 | 55 | 70 | 10 | Штуцер М18 | Лепесток | 8 | 0,94 |
ТЭН-80А-10/2,5J220 | 2,5 | 207 | 117 | 54 | 0,46 | |||||
ТЭН-85А-10/3,15J220 | 3,15 | 220 | 0,5 | |||||||
ТЭН-100А10/3,5J220 | 3,5 | 262 | 0,532 | |||||||
ТЭН-100А10/4,0J220 | 4 | 254 | 0,57 | |||||||
ТЭН-140А10/5,0J220 | 5 | 354 | 0,73 | |||||||
ТЭН-80А10/2,5Р220 | 2,5 | 207 | 0,46 | |||||||
ТЭН-85А10/3,15Р220 | 3,15 | 220 | 0,5 | |||||||
ТЭН-100А10/3,5Р220 | 3,5 | 262 | 0,56 | |||||||
ТЭН-100А10/4,0Р220 | 40 | 254 | 0,562 | |||||||
ТЭН-140А10/5,0Р220 | 5 | 354 | 0,722 | |||||||
ТЭН-80А10/2,5J220 | 2,5 | 207 | Штуцер М16 | 0,46 | ||||||
ТЭН-85А10/3,15J220 | 3,15 | 220 | 0,5 | |||||||
ТЭН-100А10/3,5J220 | 262 | 0,532 | ||||||||
ТЭН-100А10/4,0J220 | 4 | 254 | 0,57 | |||||||
ТЭН-140А10/5,0J220 | 5 | 354 | 0,73 | |||||||
ТЭН-60А12,5/2,0Р220 | 2 | 323 | 45 | 50 | 12,5 | Штуцер М20 | Стержень М4 | 5 | 0,35 | |
ТЭН-67А12,5/2,5Р220 | 2,5 | 350 | 73 | 0,39 | ||||||
ТЭН-67А12,5/2,5Р220 | 237 | |||||||||
ТЭН-80А12,5/3,15Р220 | 3,15 | 405 | 0,45 | |||||||
ТЭН-80А12,5/3,15Р220 | 420 | 45 | 0,46 | |||||||
ТЭН-100А12,5/3,5Р220 | 3,5 | 215 | 117 | 6 | 0,7 | |||||
ТЭН-140А12,5/5,0Р220 | 5 | 365 | 0,9 | |||||||
ТЭН-75А12,5/1,25Р220 | 1,25 | 300 | 205 | 5 | 0,565 | |||||
ТЭН-60А12,5/1,6Р220 | 1,6 | 296 | 45 | 6 | 0,6 | |||||
ТЭН-100А12,5/4,0Р220 | 4 | 300 | 120 | 0,69 | ||||||
ТЭН-118А12,5/4,0Р220 | 390 | 60 | 0,79 | |||||||
ТЭН-100А12,5/4,0Р220 | 512 | 87 | – | 5 | 0,7 | |||||
ТЭН-45А12,5/1,6Р220 | 1,6 | 240 | 73 | – | 2 | 0,3 | ||||
ТЭН-120В12,5/2,0Р220 | 2 | 615 | 0,8 | |||||||
ТЭН-140А12,5/5,0Р220 | 5 | 715 | 0,9 | |||||||
ТЭН-120А12,5/5,0Р220 | 615 | 0,8 | ||||||||
ТЭН-85В12,5/2,0Р220 | 2 | 440 | 0,55 | |||||||
ТЭН-100Б10/2Р220 | 523 | 40 | 10 | 0,43 |
бытовые трубчатые электронагреватели -
Таблица 4
Типоисполнение для бытовых электронагревателей | Напряжение, В | Мощность, кВт | Размеры, мм | Конструктивное исполнение | Масса, кг | |||||
А | В | С | D | Крепежная арматура (резьбовой штуцер) | Контактный вывод (диаметр резьбового стержня, лепесток) | Номер рисунка | ||||
ТЭН-85-3,5-10/1,0Х127-26 | 127 | 1 | 168 | 19 | 44 | 10 | Штуцер М36 | Штифт | 26 | 0,373 |
ТЭН-35-3,5-10/1,0Х220-26 | 220 | |||||||||
ТЭН-60-4-10/2,0Х127 | 127 | 2 | 258 | 16 | 35 | Стержень М4 | 12 | 0,44 | ||
ТЭН-60-4-10/2,0Х220 | 220 | |||||||||
ТЭН-32,5-3-8,5/1,0У-2-220 | 1 | 168 | 60 | – | 8,5 | – | Пруток ? 2,5 | 28 | 0,13 | |
ТЭН-112-3,5-8,5/3,0Х220 | 3 | 175 | 56 | 24 | Фланец | Лепесток | 29 | 0,31 | ||
ТЭН-50-4,5-10/125Х220 | 1,25 | 152 | 19 | 128 | 10 | Штифт | 30 | 0,28 | ||
ТЭН-50-3,5-8,5/1,25Х220 | 141 | 121 | 8,5 | 32 | 0,18 | |||||
ТЭН-50-3,5-8,5/1,25П220 | ||||||||||
ТЭН-81-3,0-8,5/0,8Т220 | 0,8 | 220 | 25 | 184 | – | Пруток | 31 | 0,33 | ||
ТЭН-81-3,0-8,5/0,8Т220 | Лепесток | 0,332 | ||||||||
ТЭН-44-4-10/1,25Х220 | 1,25 | 142 | 19 | 90 | 10 | Фланец | Штифт | 32 | 0,37 | |
ТЭН-44-4,0-10/1,0Х220 | 1 | 110 | 20 | 25 | 8,5 | Штуцер М6 | Пруток ? 2,5 | 35 | 0,2 | |
ТЭН-44-3,9-10/1,25Х220 | 1,25 | 138 | 19 | 32 | 10 | Штуцер М10 | Стержень М3 | 33 | 0,28 | |
ТЭН-35-3,5-10/0,8Х220 | 0,8 | 168 | 20 | 93 | – | Лепесток | 39 | 0,16 | ||
ТЭН-44-4,5-10/1,25Х220 | 1,25 | 138 | 19 | 110 | Фланец | Штифт | 32 | 0,37 | ||
ТЭН-44-4,5-10/1,25П220 | ||||||||||
ТЭН-80-3,0-10/0,8Т220 | 0,8 | 225 | 25 | 190 | – | Стержень М4 | 31 | 0,32 |
для железной дороги -
Таблица 5
Наименование ТЭНа для железных дорог | Мощность, кВт | Напряжение, В | Среда | Размеры, мм | Номер рисунка | |||
D | А | Б | В | |||||
Высоковольтный электронагреватель для отопления пассажирских вагонов ВВЭН500/2000 | 2 | 500 | Вода | 48 | 970 | 816 | – | 42 |
ТЭН для титана | 0,85 1,25 | 67; 140 55; 127 | 8,5 12,5 | 332 285 | 294 238 | 22 50 | 43 | |
ТЭН для самовара почтовых вагонов | 0,9 | 5 | 10 | 245 | 100 | 32 | 44 | |
ТЭН для обогрева пригородных электропоездов | 0,25 | 220 | Воздух | 465 | 62 | – | 45 | |
Блок ТЭНов для титана; | 2,55 | 67; 140 | Вода | 8,5 | 332 | 296 | 75 | 46 |
ТЭН для обогрева путевых стрелок | 1,5 2 | 220 | Контакт металлом | 12,5 | 2365 3865 | 275 | – | 47 |
ТЭН состоит из тонкостенной металлической оболочки, выполненной из трубы соответствующего диаметра, внутри которой размещена спираль сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами.
Между торцом трубы и контактным устройством установлен изолятор. Свободное пространство внутри оболочки заполнено наполнителем, обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. В качестве наполнителя применяется периклаз. Торцы электронагревателя заполняются влагозащитным термостойким лаком (герметиком), снижающим влияние внешней среды на электроизоляционные свойства наполнителя ТЭНа в процессе его хранения и эксплуатации.
ТЭНы изготовляются различной конфигурации (рис. 1-47).

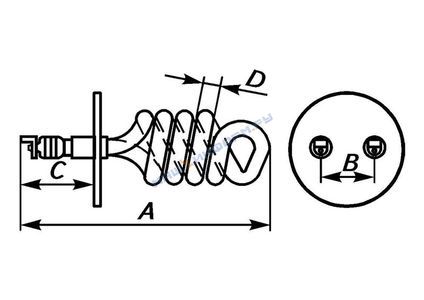

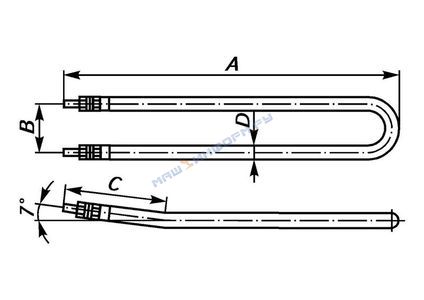

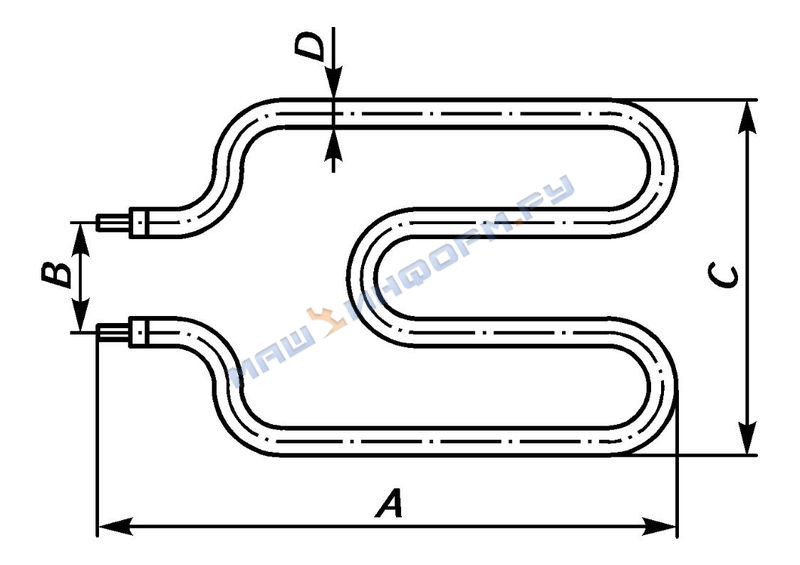

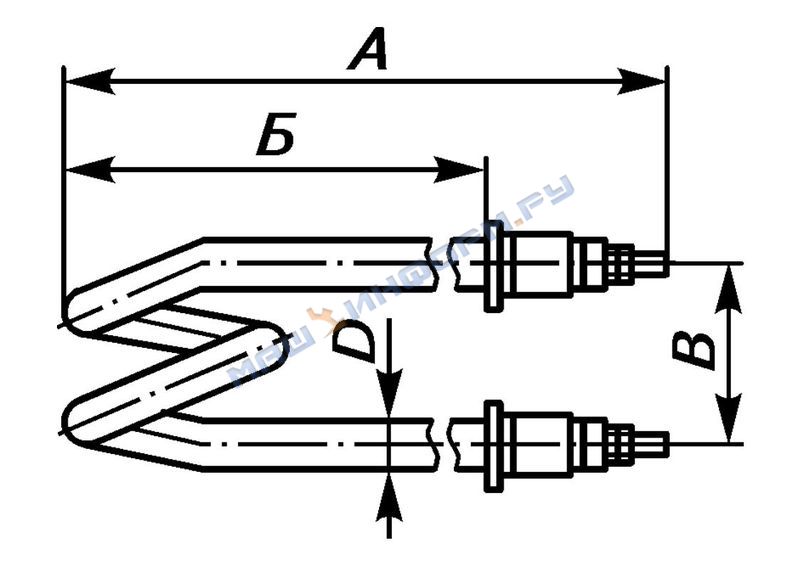

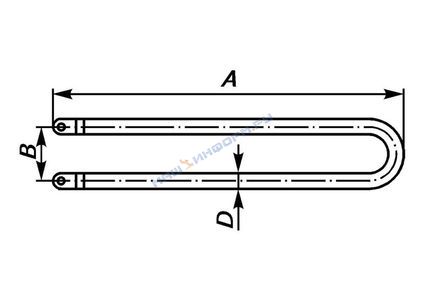

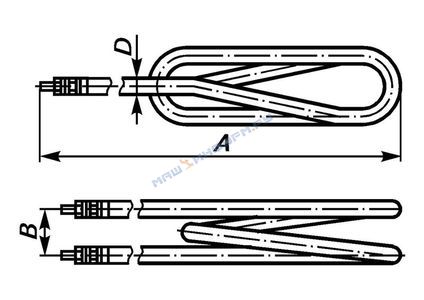

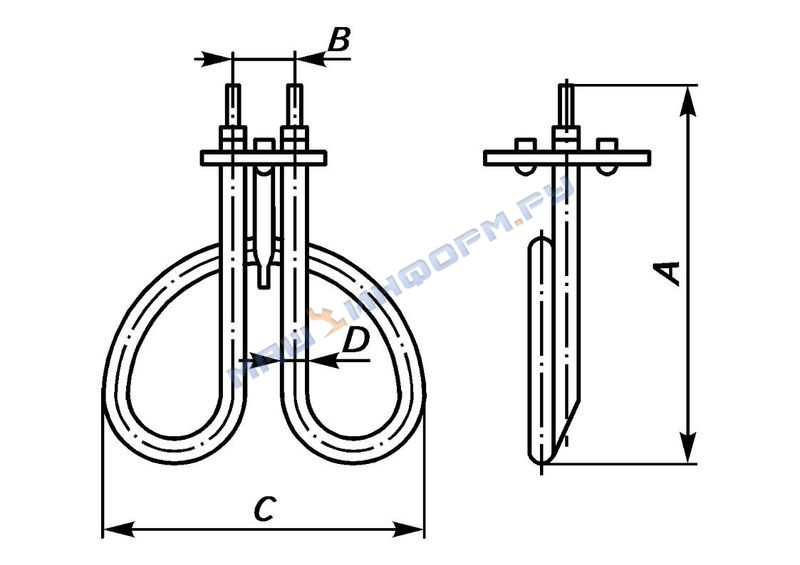

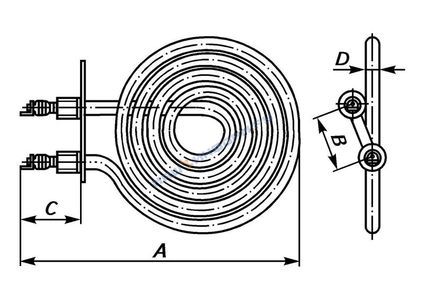

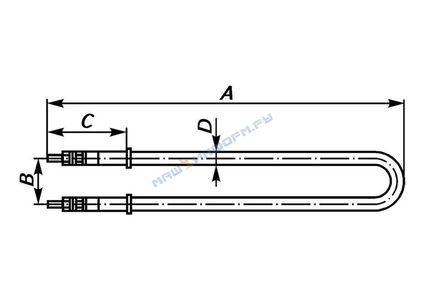

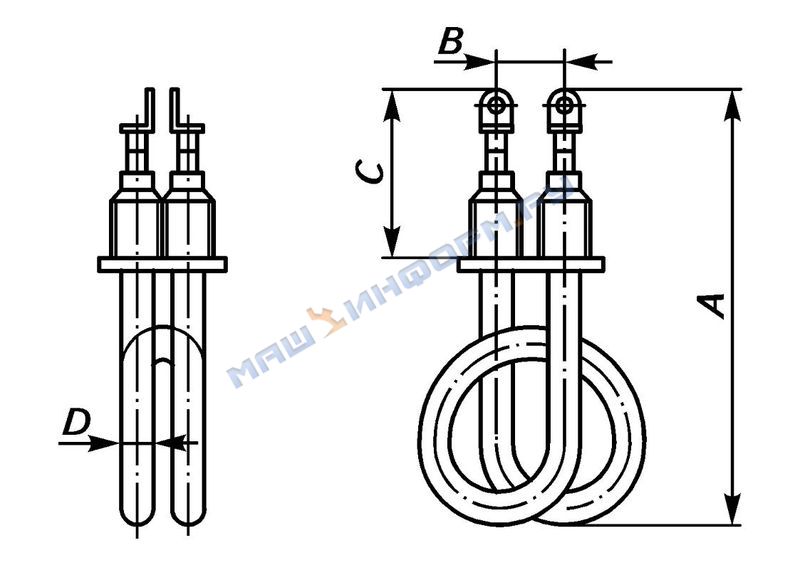

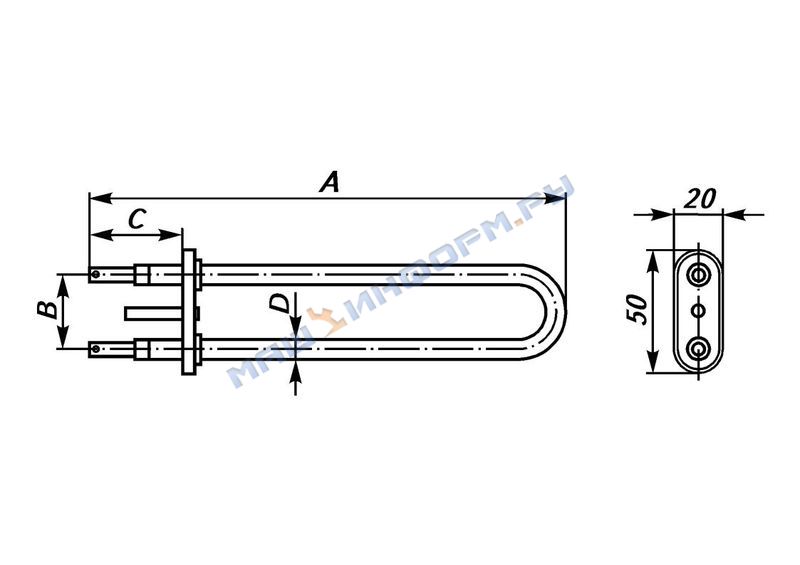

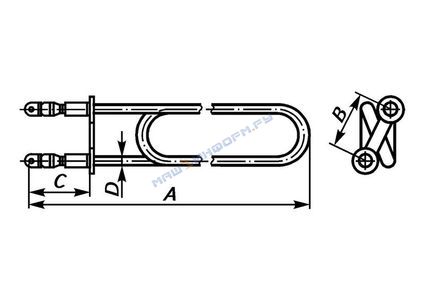

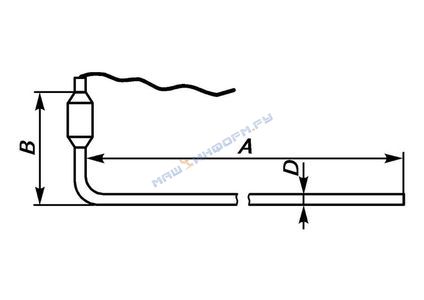

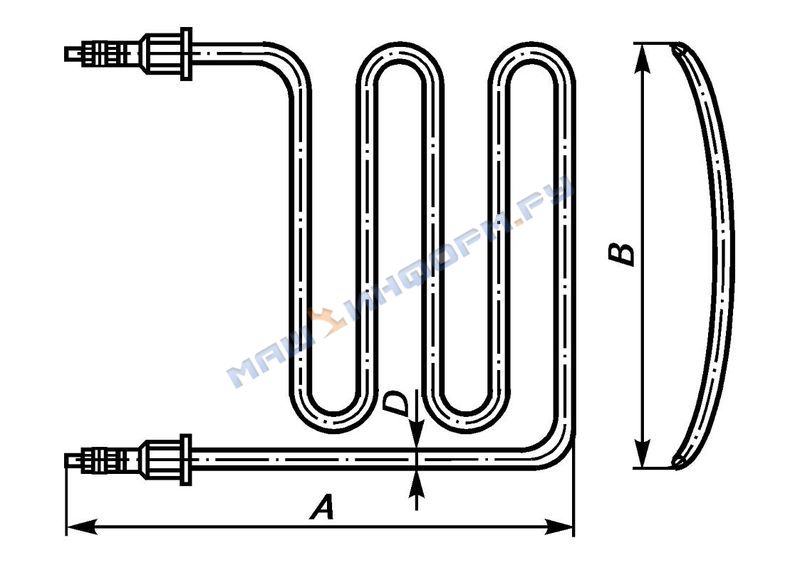

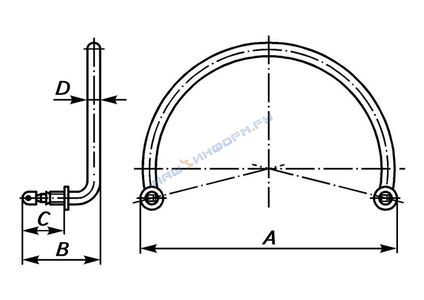

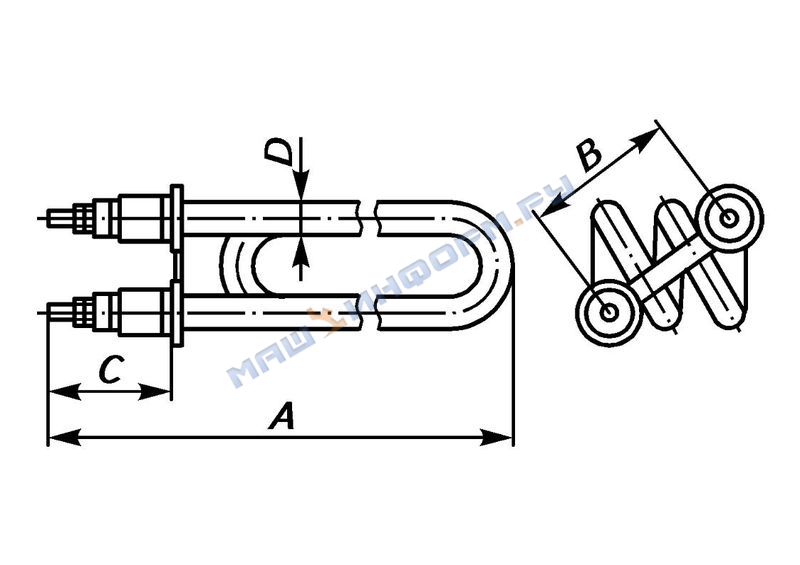

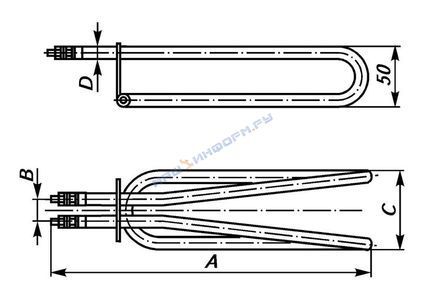

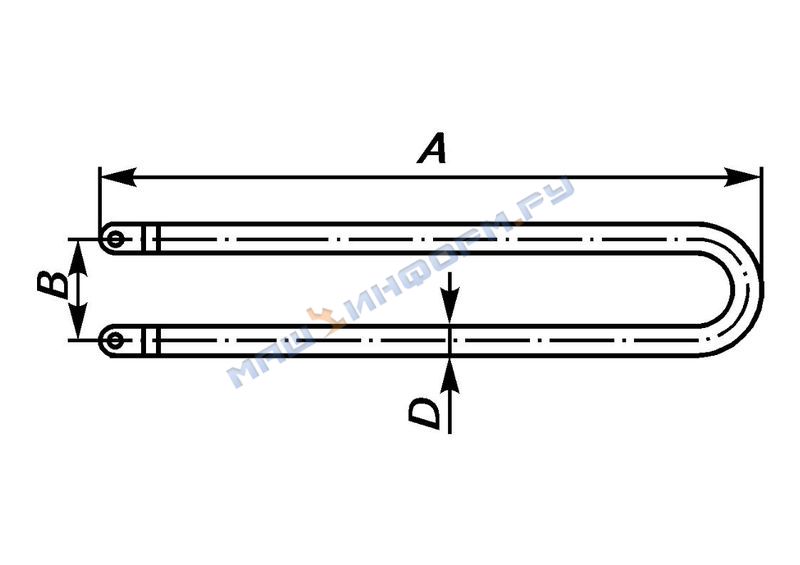

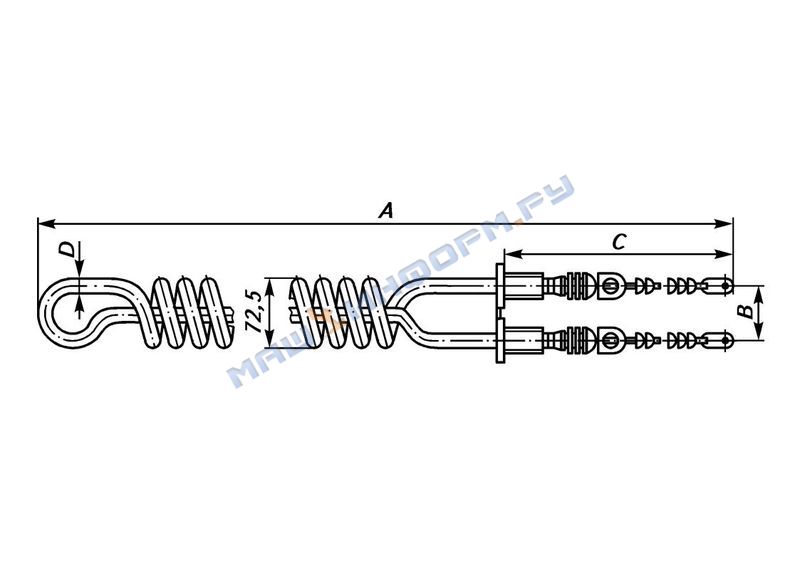

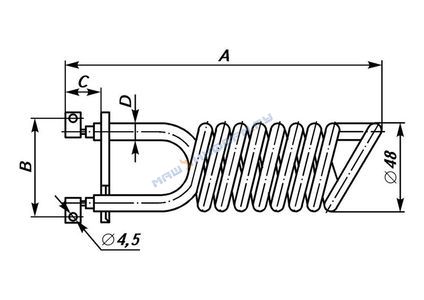

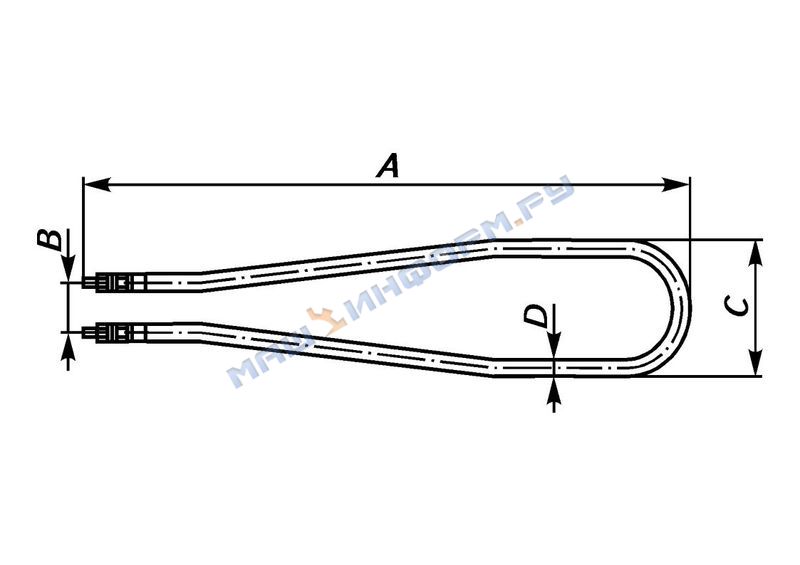

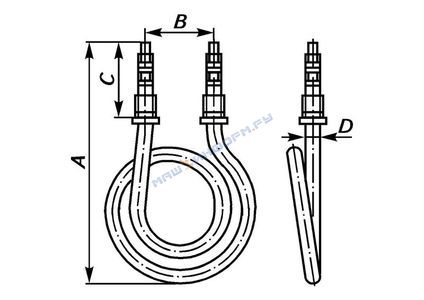

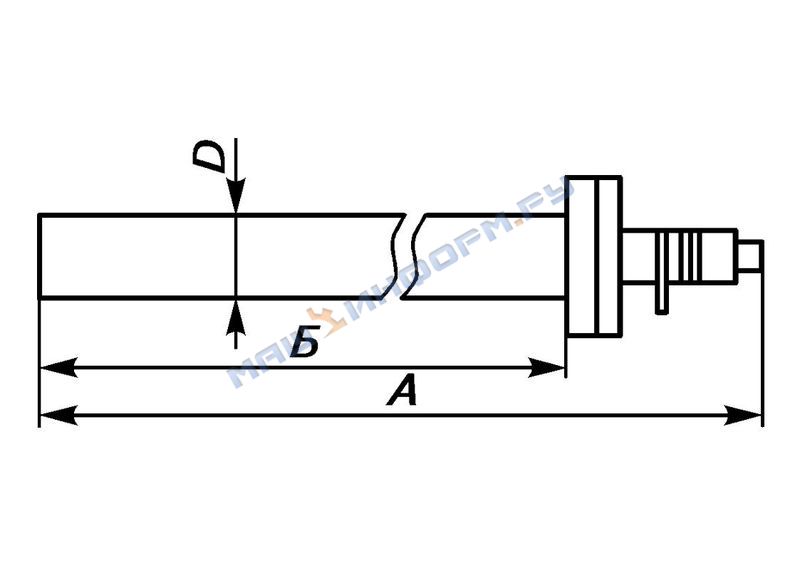

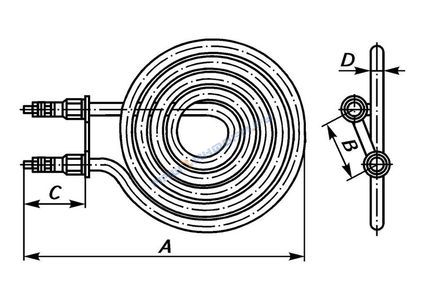

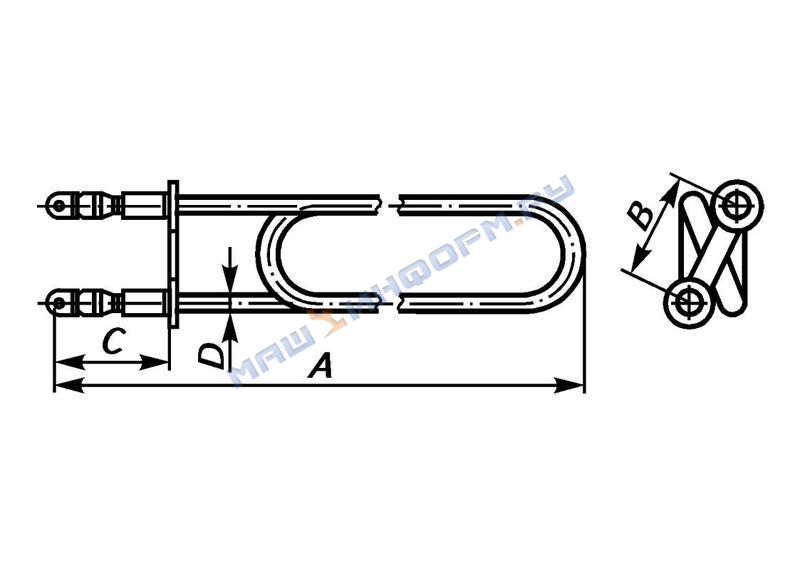

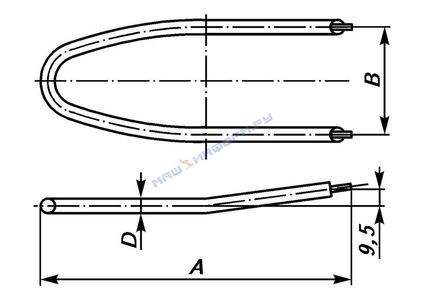

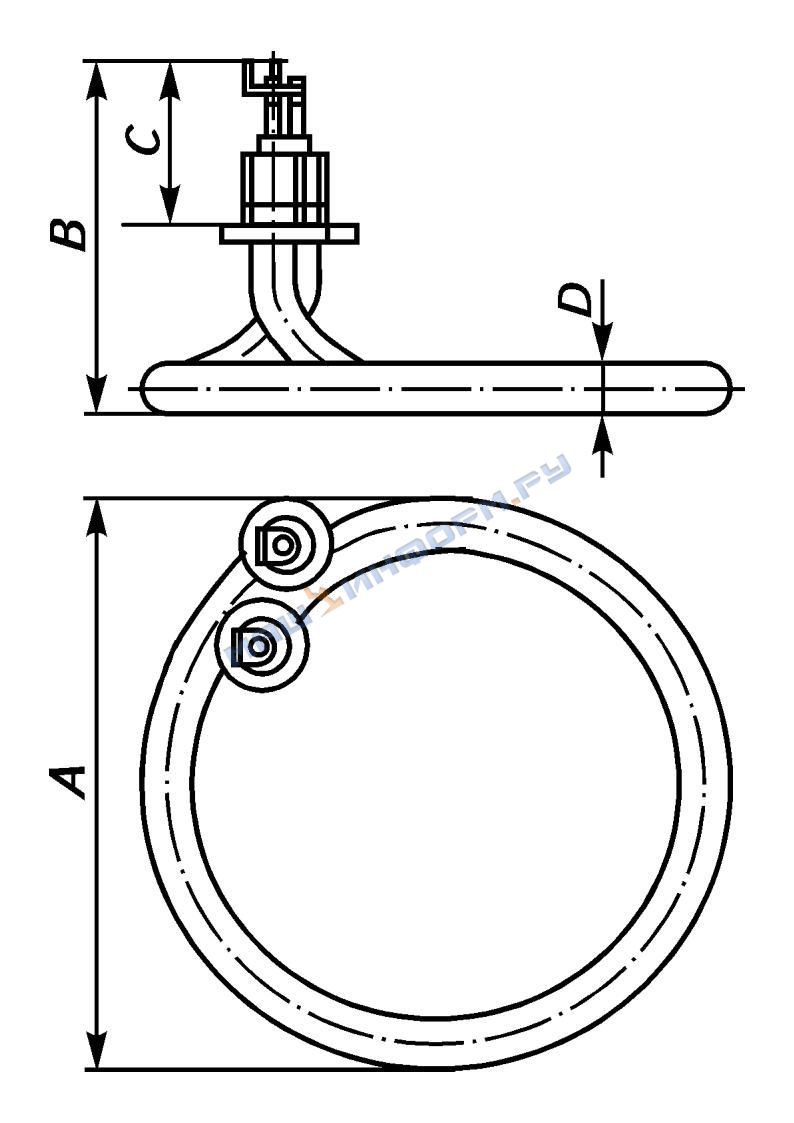

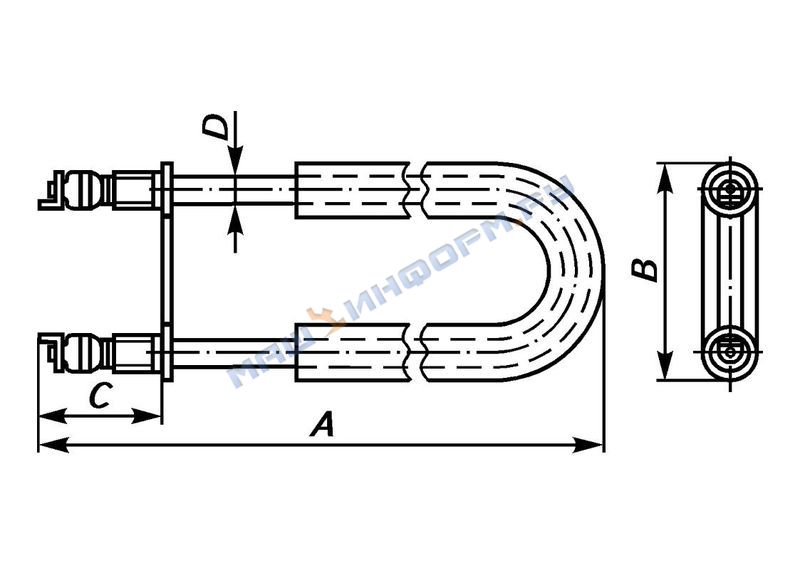

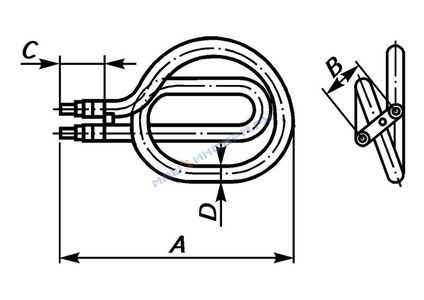

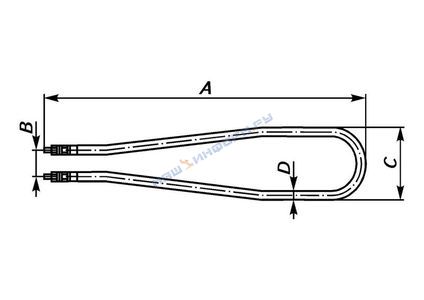

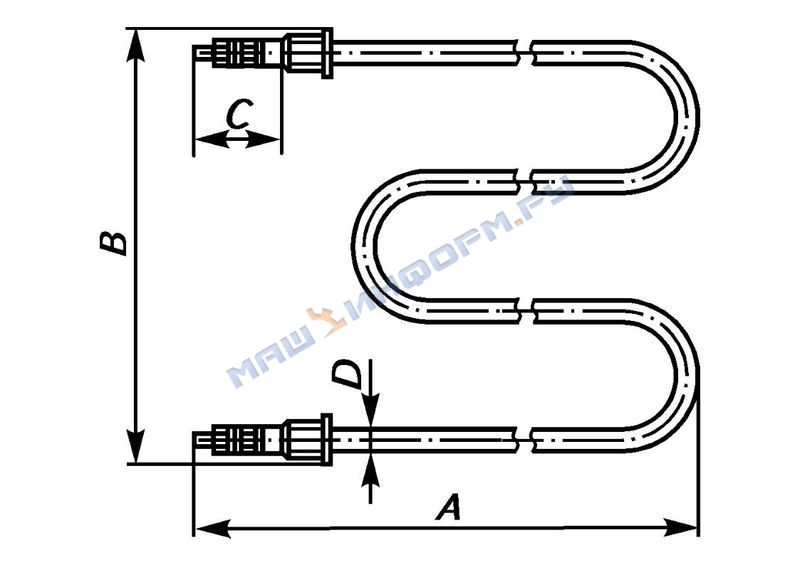

Рис. 1 - 47. Габаритные размеры и конструктивное исполнение трубчатых электронагревателей
Типовая конструкция ТЭНа приведена на рис. 48.

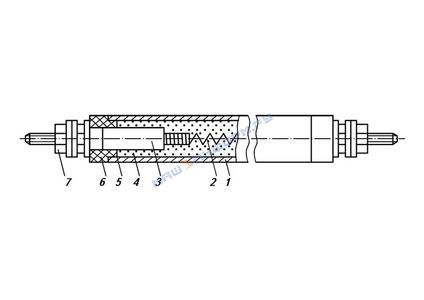

Типовая конструкция ТЭНа:
1 - металлический корпус;
2 - спираль;
3 - контактный стержень;
4 - наполнитель (периклаз);
5 - герметик;
6 - изолятор;
7 - контактная арматура
Гарантийный срок - 1 год со дня ввода ТЭНов в эксплуатацию.
В комплект поставки входят: ТЭН и паспорт. Нагреваемые среды, характер нагрева, предельная (удельная) поверхностная мощность, материал оболочки ТЭНа и ее температура приведены в табл. 1.
Характеристики Электротехнического оборудования
Характеристики станков
Характеристики КПО
Характеристики импортного оборудования
Характеристики насосного оборудования
Марки стали и сплавов
Прочее оборудование
