Трубчатые электронагреватели (ТЭНы)
Общие сведения
Трубчатые электронагреватели предназначены для преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.
Структура условного обозначения
ТЭН-Х Х 13/Х Х Х УХЛ4:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина, см;
Х - длина контактного стержня в заделке, мм
(А - 40; В - 65; С - 100; D - 125; Е - 160);
13 - наружный диаметр, мм;
Х - номинальная мощность, кВт;
Х - нагреваемая среда и материал оболочки (таблица);
Х - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Таблица
| Обозначение нагреваемой среды | Нагреваемая среда | Характер нагрева | Удельная мощность, Вт/см2 | Материал оболочки |
| J | Вода, слабый раствор кислот (рН 5–7) | Максимальная температура до 100 ° С | 12 | 12Х18Н10Т |
| R | Ст. 10 | |||
| S | Воздух, газы и смеси газов | Неподвижная среда, максимальная температура до 450 ° С | 5 | |
| Т | 12Х18Н10Т | |||
| О | Движущаяся среда со скоростью не менее | 6,5 | Ст. 10 | |
| К | 12Х18Н10Т | |||
| L | Нагрев пресс-форм | Максимальная температура до 450 ° С | 3,5 | Ст. 10 |
| Z | Жиры и масла | Нагрев в ваннах | 3 | |
| W | Легкоплавкие металлы и сплавы | Максимальная температура до 450 ° С | 3,5 | |
| D | Селитра (двойная оболочка) | Максимальная температура до 600 ° С | 12Х18Н10Т; Ст. 10 | |
| Н | Селитра | 12Х18Н10Т |
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 65% при температуре 20°С и 80% при температуре 25°С.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Трубчатые электронагреватели соответствуют требованиям ГОСТ 13268-88 и ГОСТ 27570.14-88.
Имеют сертификат соответствия N РОСС. РV.АЯ51.ВО1242 N 02943092. ГОСТ 13268-88
Гарантийный срок эксплуатации - 2 года со дня ввода ТЭНов в эксплуатацию.
| Номинальный диаметр ТЭНа, мм | 13 |
| Развернутая длина ТЭНа, см | 32; 36; 42; 45; 50; 60; 71; 75; 80; 85; 100; 120; 140; 170 |
| Мощность, кВт | 0,25; 0,32; 0,4; 0,5; 0,8; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3; 3,2; 3,5; 4; 5; 6,3 |
| Напряжение, В | 110; 220 |
| Длина контактного стержня в заделке, мм | 40; 65; 100; 125; 160 |
| Крепеж контактного стержня | Флажок М5 |
Трубчатый электронагреватель (рис. 1) состоит из тонкостенной металлической оболочки, выполненной из трубы соответствующего диаметра, внутри которой размещена спираль из проволоки высокого удельного электрического сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами. Между торцом трубы и контактным устройством установлен изолятор.
Типовая конструкция ТЭНа:
1 - металлическая оболочка;
2 - контактный стержень;
3 - нагревательная спираль;
4 - наполнитель;
5 - герметик;
6 - изолятор;
7 - контактные гайки и шайбы
Свободное пространство внутри оболочки заполнено наполнителем, обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. В качестве наполнителя применяется периклаз. Торцы электронагревателя заполняются влагозащитным термостойким лаком (герметиком), снижающим влияние внешней среды на электроизоляционные свойства наполнителя ТЭНа в процессе его хранения и эксплуатации.

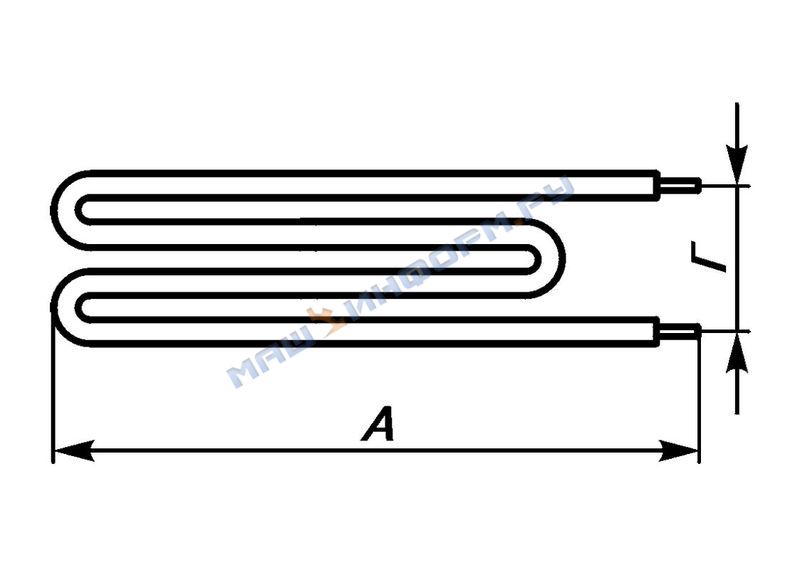

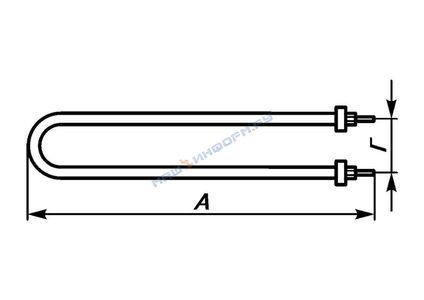

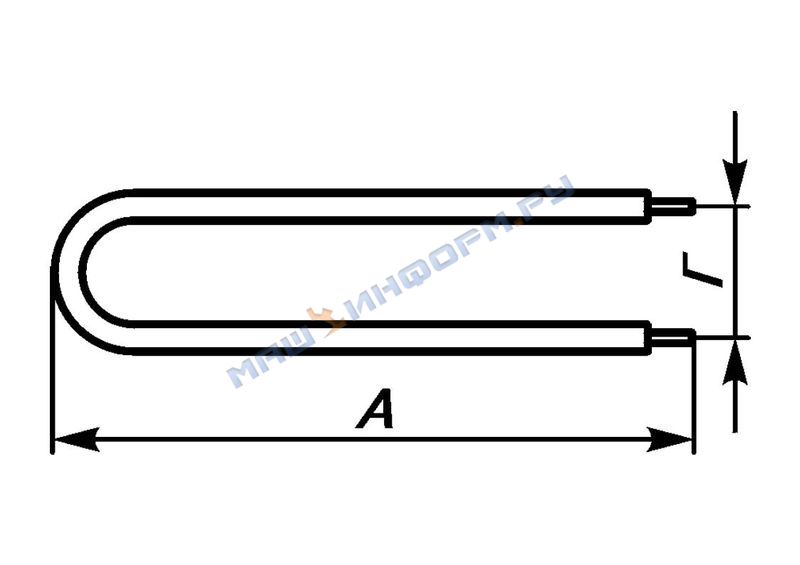

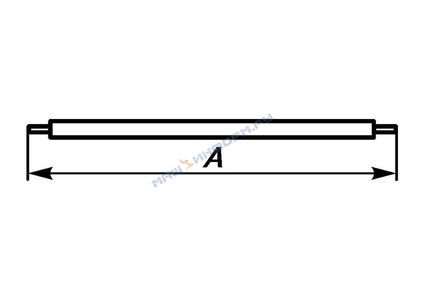

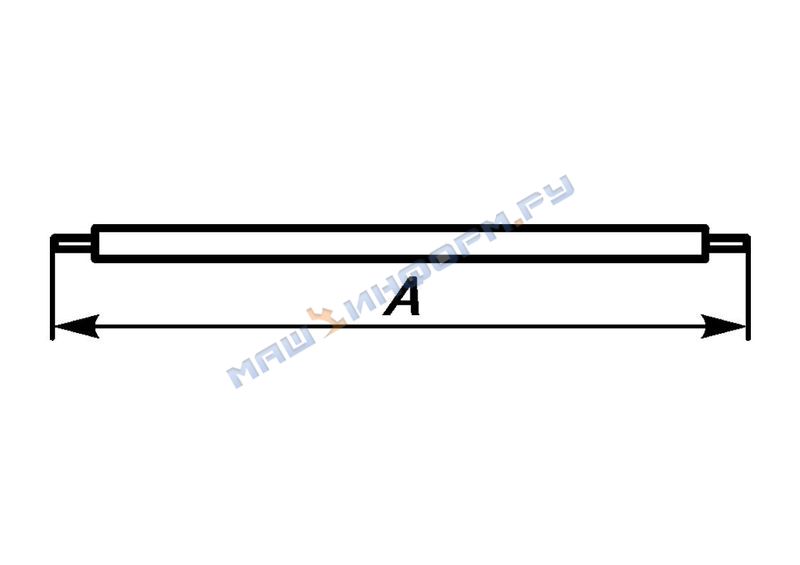

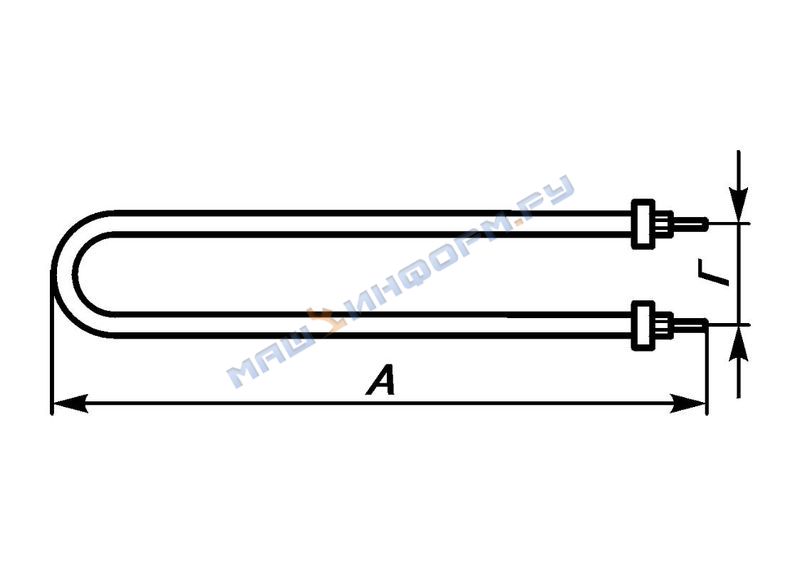

ТЭНы изготовляются различной конфигурации. Габаритные размеры ТЭНов приведены на рис. 2-10.
Таблица к рис. 2, 3
| Типоисполнение ТЭНа | Рис. 2 | Рис. 3 | |
| А | А1 | Г | |
| ТЭН-32 А 13/0,32 О 110 | 380 | 185 | 63 |
| ТЭН-45 А 13/0,5 С 110 | 510 | 245 | |
| ТЭН-60 А 13/0,63 О 220 | 660 | 325 | 73 |
| ТЭН-80 А 13/0,8 S 220 | 860 | 415 | |
| ТЭН-85 А 13/1 О 220 | 910 | 450 | |
| ТЭН-100 А 13/1 S 220 | 1060 | 511 | |
| ТЭН-100 А 13/1,25 О 220 | |||
| ТЭН-120 А 13/1,6 О 220 | 1260 | 611 | |
| ТЭН-140 А 13/1,6 О 220 | 1460 | 725 | |
| ТЭН-170 А 13/2 О 220 | 1760 | 875 | |
Таблица к рис. 4
| Типоисполнение ТЭНа | А | Г |
| ТЭН-32 А 13/0,5 J 220 | 185 | 65 |
| ТЭН-36 А 13/0,8 J 220 | 198 | |
| ТЭН-42 А 13/1 J 220 | 235 | 63 |
| ТЭН-45 А 13/1,25 J 220 | 245 | |
| ТЭН-50 А 13/1,6 J 220 | 275 | |
| ТЭН-60 А 13/2 J 220 | 325 | 73 |
| ТЭН-71 А 13/2,5 J 220 | 373 | |
| ТЭН-80 А 13/3 J 220 | 411 | |
| ТЭН-100 А 13/3,5 J 220 | 518 | |
| ТЭН-120 А 13/4 J 220 | 625 |
Таблица к рис. 5
| Типоисполнение ТЭНов | А | Г |
| ТЭН-100 А 13/0,5 S 220 | 342 | 189 |
| ТЭН-140 А 13/0,63 S 220 | 400 | |
| ТЭН-170 А 13/2 O 220 | 500 |
Таблица к рис. 6
| Типоисполнение ТЭнов | А | Г |
| ТЭН-100 А 13/3,5 J 220 | 265 | 117 |
| ТЭН-120 А 13/4 J 220 | 320 | 63 |
| ТЭН-140 А 13/5 J 220 | 400 | |
| ТЭН-140 А 13/5 J 220 | 365 | 117 |
| ТЭН-170 А 13/6,3 J 220 | 550 |
Таблица к рис. 7
| Типоисполнение ТЭНов | А | Г |
| ТЭН-60 А 13/2 J 220 | 200 | 53 |
| ТЭН-80 А 13/2 J 220 | 250 |
Таблица к рис. 8
| Типоисполнение ТЭНов | А | Г |
| ТЭН-71 А 13/0,4 J 220 | 367 | 50 |
| ТЭН-80 А 13/0,8 J 220 | 380 | 112 |
Таблица к рис. 9
| Типоисполнение ТЭНа | А | А1 | Г |
| ТЭН-75 А 10/0,25 S 110 | 230 | 130 | 100 |

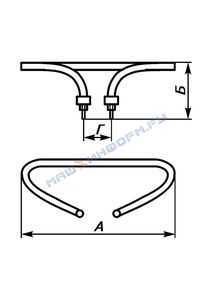

Таблица к рис. 10
| Типоисполнение ТЭНа | А | Б | Г |
| ТЭН-71 А 13/2,5 J 220 | 240 | 110 | 80 |
| ТЭН-80 А 13/3,2 J 220 | 262 |
Нагреваемые среды, характер нагрева, поверхностная мощность, материал оболочки ТЭНа и ее температура приведены в таблице.
В комплект поставки входят: ТЭН и паспорт.
