Трубчатые электронагреватели (ТЭНы)
Общие сведения
Трубчатые электронагреватели (ТЭНы) предназначены для установки в промышленных и бытовых нагревательных электроприборах.
Применяются для нагрева различных сред путем конвекции, теплопроводности или излучения.
ТЭНы по сравнению с другими типами нагревателей отличаются надежностью при вибрациях и значительных ударных нагрузках, возможностью эксплуатации при непосредственном контакте с нагреваемыми средами (водой, газами, щелочами, кислотами, металлами), различной конфигурацией, отсутствием напряжения на оболочке.
Структура условного обозначения
ТЭН-ХХХ/ХХХ УХЛ4:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина по трубе, см;
Х - номинальная длина контактных стержней в заделке, мм;
Х - диаметр, мм;
Х - номинальная мощность, кВт;
Х - нагреваемая среда;
Х - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура в зоне герметизации ТЭНа не выше 120°С, что должно быть обеспечено конструкцией комплектуемого изделия.
Сопротивление изоляции не ниже 0,5 МОм; при его падении ниже этого значения ТЭН следует просушить при температуре 120-150°С в течение 4-6 ч.
Обязательно наличие заземления установки, где эксплуатируется ТЭН.
Активная часть ТЭНа должна быть полностью погружена в нагреваемую среду. При нагревании твердых тел должен быть обеспечен надежный тепловой контакт оболочки ТЭНа с нагреваемой средой.
Требования техники безопасности конструкции ТЭНа в составе комплектуемого изделия по ГОСТ 12.2.007.0-75.
Трубчатые электронагреватели соответствуют требованиям ГОСТ 13268-88. ГОСТ 13268-88
Технические характеристики
Основные технические характеристики ТЭНов приведены в таблице.
Таблица
Типоисполнение ТЭНов | Нагреваемая среда | Номинальная мощность, кВт | Номинальный ток, А | Номинальное сопротивление, Ом | Максимальная рабочая температура на оболочке, ° С | Максимальная удельная активная мощность, Вт/см2, не более | Размеры, мм | Масса, кг | Номер рисунка | ||||||||||
габаритные | установочные | Развернутая активная длина,lа | Радиус гиба R, мм | Контактное соединение | Резьба на штуцере | ||||||||||||||
А | Б | В | Г | Д | Е | Активная длина, lr | |||||||||||||
ТЭН-30А16/0,5L36 | Металл | 0,5 | 14,4 | 2,5 | 530 | 4,97 | 330 | – | – | – | 300 | – | 200 | 200 | – | Стер-жень М5-80 | – | 0,56 | 13 |
ТЭН-36А9,5/0,9П27 | Вода | 0,9 | 33,96 | 0,795 | 105 | 10,9 | 209 | 82 | 172 | 29 | ? 56 | 157 | 137 | 276 | 10 | Стер-жень М4-6д | 0,51 | 2 | |
ТЭН-40А9,5/0,6П27 | 0,6 | 22,69 | 1,19 | 6,38 | 214 | – | 194 | – | – | 154 | 315 | – | 0,14 | 3 | |||||
ТЭН-40А9,5/0,6П27 | 5,32 | 21,6 | |||||||||||||||||
ТЭН-41Б13/0,23П27 | Раствор щелочи | 0,23 | 8,57 | 3,15 | 1,81 | 450 | 410 | – | 310 | 310 | – | Стер-жень М4-6д | 0,25 | 4 | |||||
ТЭН-41А9,5/0,1С57,5 | Воздух | 0,1 | 1,77 | 32,4 | 250 | 1,015 | 104 | 83 | 110 | 63 | 83 | 330 | 21,5; 32 | 0,3 | 5 | ||||
ТЭН-41А9,5/0,2С115 | 0,2 | 64,9 | 430 | 2,03 | |||||||||||||||
ТЭН-50Б16/0,8Л36 | Металл | 0,8 | 22,64 | 1,59 | 590 | 3,7 | 535 | – | – | – | 480 | 430 | 430 | – | Стер-жень М5-8д | 0,45 | 13 | ||
ТЭН-51Б13/1,28П27 | Раствор щелочи | 1,28 | 48,2 | 0,56 | 135 | 8,23 | 220 | 158 | 203 | L24 ° | – | 140 | 382 | 66 | Стер-жень М4-6д | 0,32 | 6 | ||
ТЭН-51Б13/1,0П27 | 1,0 | 40,1 | 0,66 | 6,88 | |||||||||||||||
ТЭН-55А9,5/0,2С57,5 | Воздух | 0,2 | 3,55 | 16,2 | 360 | 1,42 | 270 | 147 | – | 120 | 236 | 204 | 472 | 35 | – | 0,32 | 7 | ||
ТЭН-55А9,5/0,2С27 | 7,54 | 3,58 | |||||||||||||||||
ТЭН-56А9,5/2,0П220 | Анти-фриз, вода | 2,0 | 11,28 | 19,5 | 120 | 13,8 | 597 | – | 555 | – | – | 485 | 485 | – | Стер-жень М3-6д | 0,21 8 | 3 | ||
ТЭН-60Б16/0,8Л36 | Металл | 0,8 | 22,64 | 1,59 | 540 | 3,0 | 625 | – | 580 | 530 | 530 | Стер-жень М5-8д | 0,6 | 13 | |||||
ТЭН-63А9,5/0,25С115 | Воздух | 0,25 | 2,21 | 52 | 250 | 1,52 | 258 | 159 | – | 11 | – | – | – | 550 | 25; 44 | Стер-жень М3-6д | – | 0,4 | 8 |
ТЭН-64А9,5/0,3Т115 | 0,3 | 2,68 | 42,9 | 410 | 1,8 | 340 | 54 | 30 | 293 | 280 | 559 | 10 | М16 ? 1,5 | 0,3 | 9 | ||||
ТЭНБ-100А9,5/0,9П115 | Вода | 0,9 | 2,66 | 43,3 | 105 | 3,96 | 190 | 82 | 161 | 29 | ? 56 | 157 | 126 | 254 | – | 0,68 | 10 | ||
ТЭНБ-100А9,5/0,9П115-И1 | 198 | 0,72 | 11 | ||||||||||||||||
ТЭН-118Е9,5/0,5П220 | Органи-ческие раство-рители | 0,5 | 2,29 | 96 | 150 | 2,47 | 240 | 105 | 175 | 95 | 205 | 170 | 185 | 680 | 20; 15 | М16 ? 1,5 | 0,48 | 12 | |
ТЭН-125Г16/1,6Т220 | Воздух | 1,6 | 7,54 | 29,18 | 520 | 3,18 | 1334 | – | 1250 | – | 1194 | – | 1000 | 1000 | – | Флажок | М22 ? 1,5 | 2 | 1, а |
ТЭН-128Е9,5/0,5П220 | Органи-ческие раство-рители | 0,75 | 3,44 | 63,9 | 150 | 3,7 | 240 | 105 | 175 | 95 | 205 | 170 | 185 | 680 | 20; 15 | Стер-жень М3-6д | М16 ? 1,5 | 0,54 | 12 |
ТЭН-140Д16/1,0Н220 | Газовые смеси Т2, Т3 | 1,0 | 4,68 | 47,01 | 200/300 | 1,9 | 726 | 145 | 520 | 73 | – | – | 500 | 1028 | 36 | Стер-жень М5 | – | 2,3 | 14 |
ТЭН-150Е9/0,5Х220 | Раство-ры кислот | 0,5 | 2,29 | 96 | 180 | 1,8 | 1540 | – | 1500 | – | 980 | 980 | – | – | 0,6 | 4 | |||
ТЭН-150Е9/0,75Х220 | 0,75 | 3,44 | 63,9 | 200 | 2,7 | ||||||||||||||
ТЭН-240Д16/2,8Т220 | Воздух | 2,8 | 7,94 | 23,716 | 160 | 2,68 | 1270 | 106 | 1076 | 84 | 1172 | 1036 | 2084 | 27 | Флажок | М22 ? 1,5 | 4,2 | 15 | |
ТЭН-275Т13/2,0Т220 | 2,0 | 9,345 | 23,54 | 420 | 1,96 | 546 | 342 | – | 325 | 479 | 408 | 2502 | 26 | М20-8д | 2 | 16 | |||
ТЭН-400В13/5,0О220 | Со скоро-стью 6 м/с | 5,0 | 23,16 | 9,5 | 340 | 3,2 | 151 | 517 | 30 | 517 | 566 | 525 | 3870 | 30 | G 1/2-В | 2 | 17 | ||
ТЭН-450Д16/5S220 | Воздух | 470 | 2,3 | 735 | 660 | 630 | 686 | 550 | 4130 | 37 | G 1/2-В | 3,2 | 18 |
ТЭНы могут иметь любую конфигурацию в диапазоне развернутых длин: при диаметре 7,4 мм до 1,5 м; при диаметре 9,5 мм до 3 м; при диаметре 13 или 16 мм до 4,3 м.

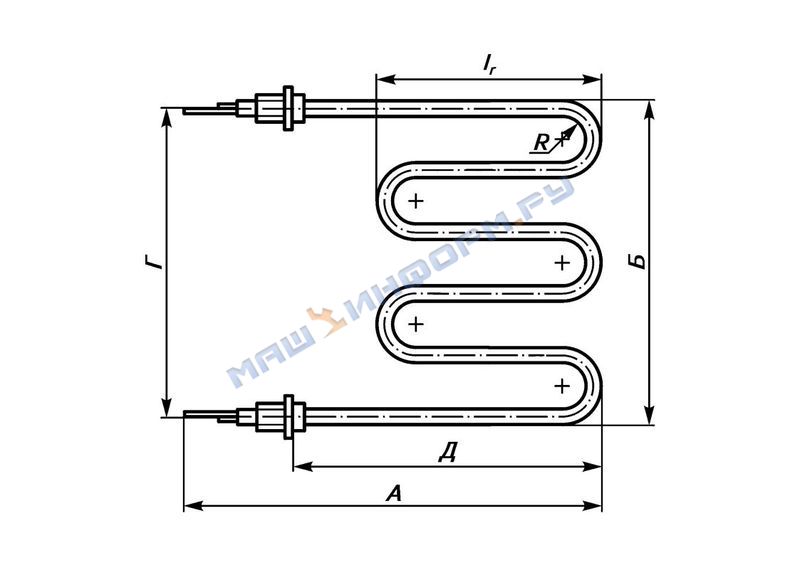

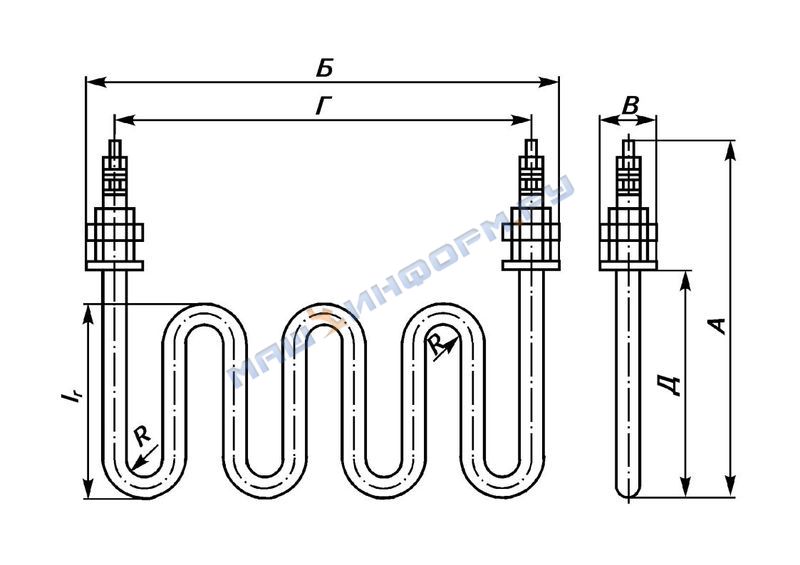

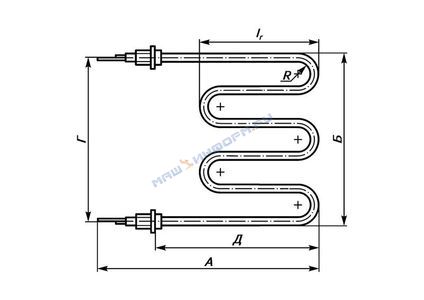

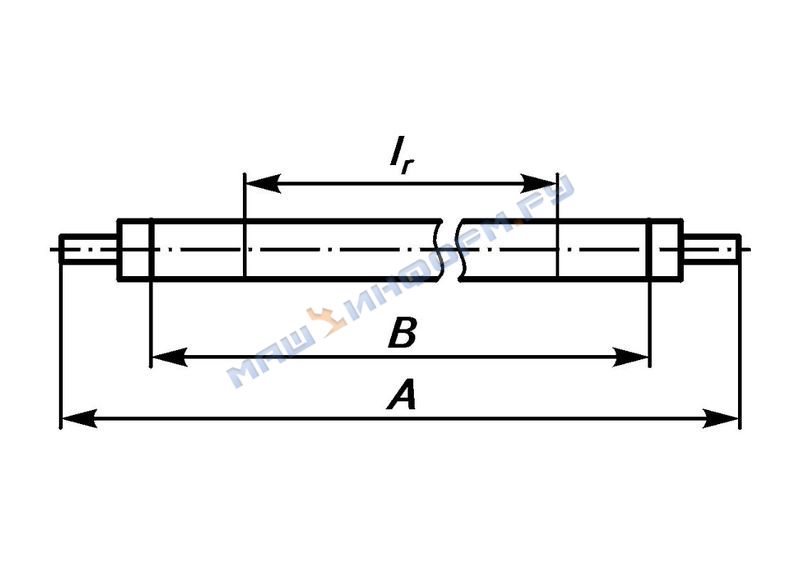

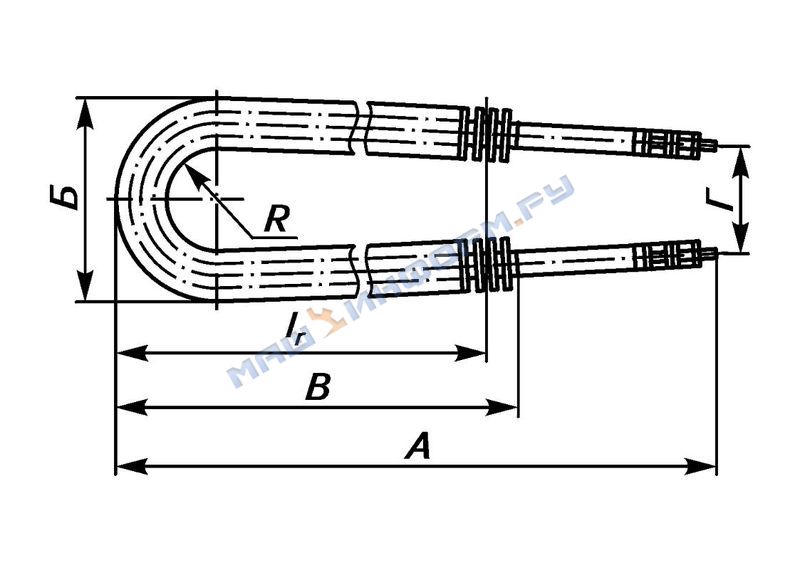

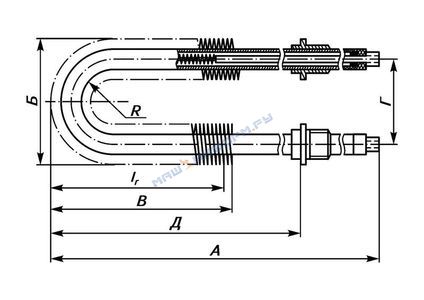

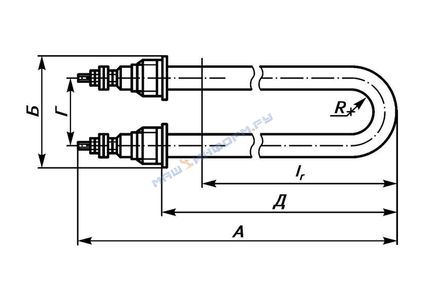

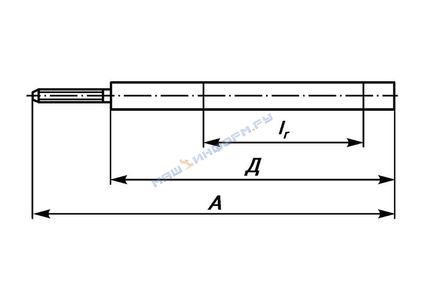

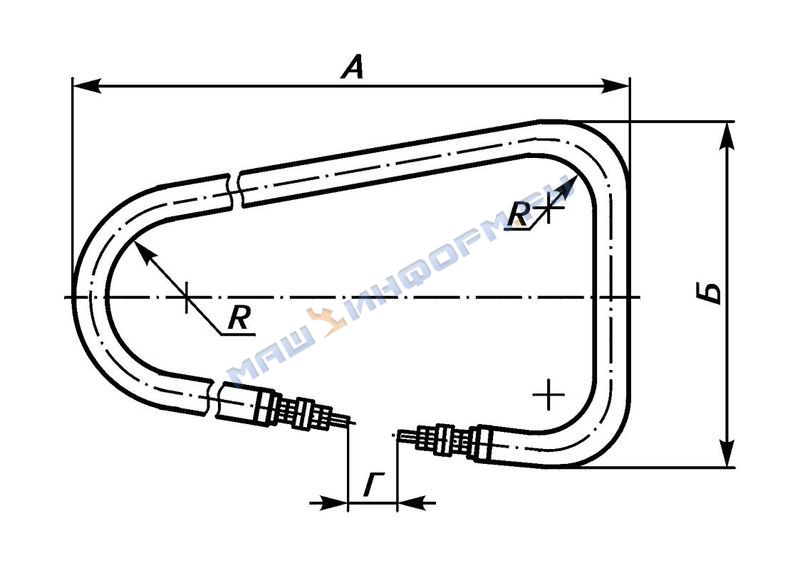

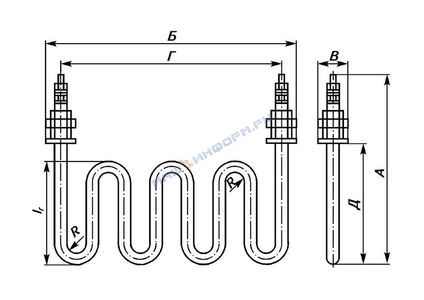

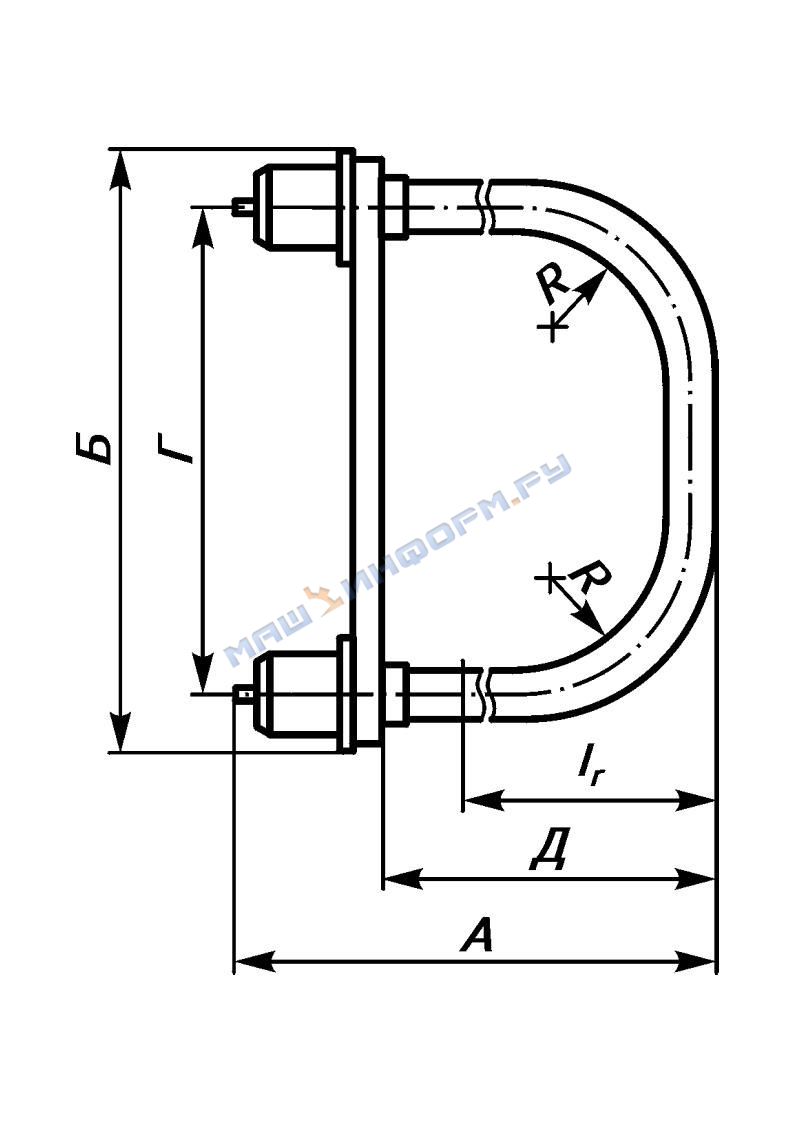

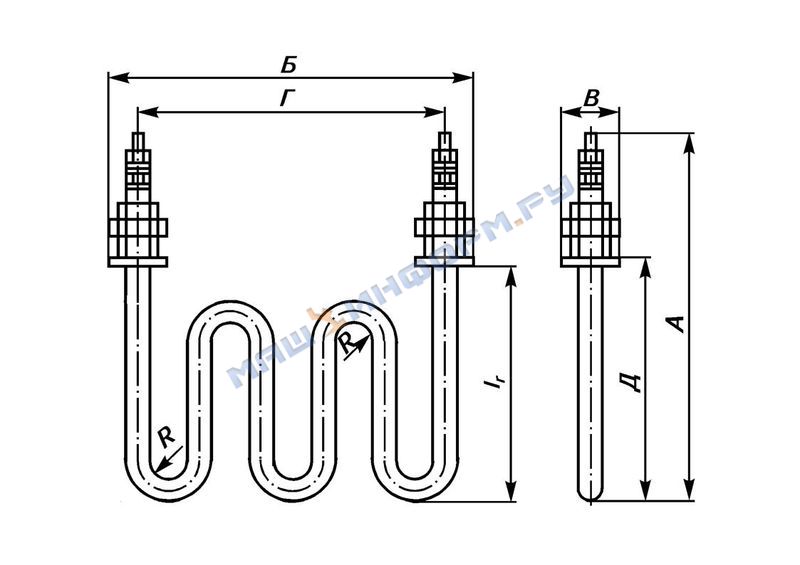

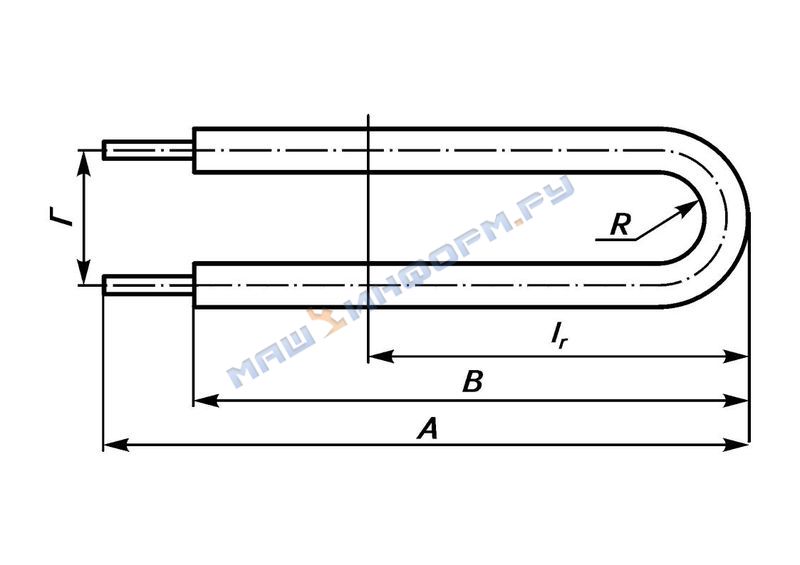

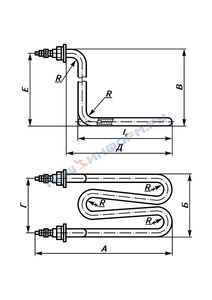

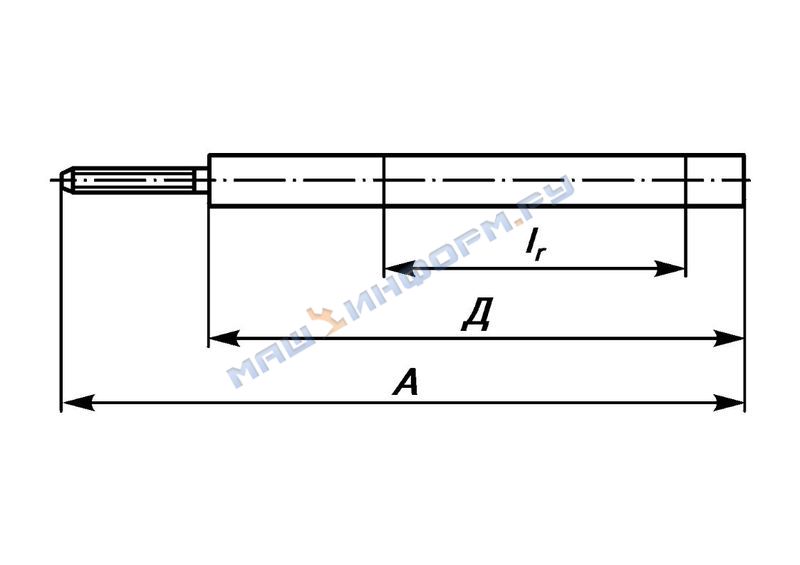

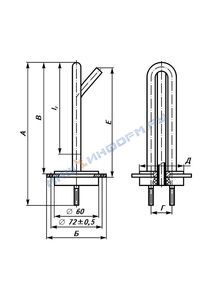

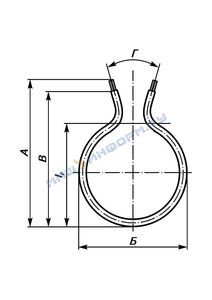

На рис. 1-18 приведены общие виды, габаритные и установочные размеры ТЭНов.
Общий вид, габаритные и установочные размеры ТЭНов:

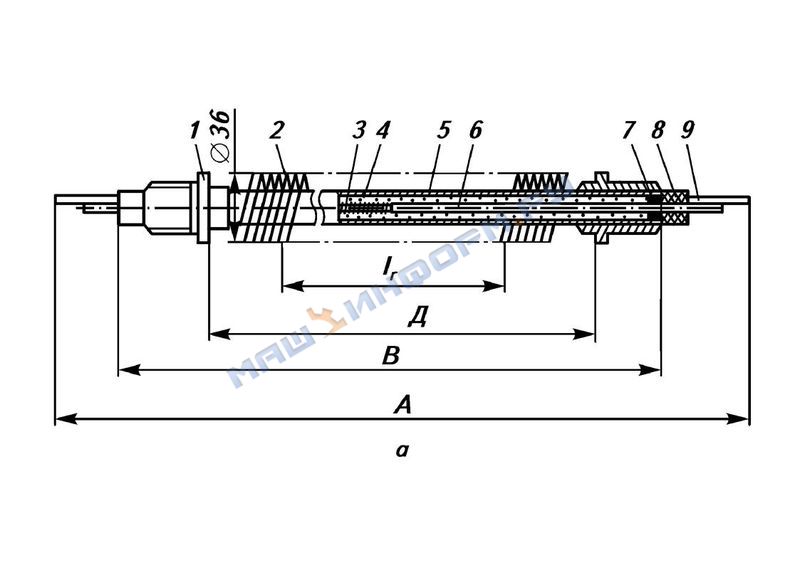

а - оребренного типа:
1 - штуцер;
2 - оребрение;
3 - спираль;
4 - периклаз;
5 - металлическая оболочка;
6 - контактный стержень;
7 - герметик;
8 - изолятор;
9 - контактная пластина;
б - патронного типа:
1 - специальный герметик;
2 - проволочные выводы;
3 - вилка;
4 - фланец;
5 - лак (загерметизированный);
6 - периклаз;
7 - металлическая оболочка;
Гарантийный срок - 1 год со дня ввода ТЭНа в эксплуатацию.
Конструкция оребренного ТЭНа (рис. 1, а) представляет собой обычный ТЭН, на который либо надета и обжата алюминиевая трубка с выдавленными ребрами, либо навита лента 10x0,3 мм из аустенитной или коррозионно-стойкой стали. Для увеличения теплоотдачи ТЭНы, работающие в воздушной среде, выполняются с оребрением.
ТЭН состоит из тонкостенной металлической оболочки (трубы), внутри которой размещена спираль из проволоки высокого удельного электрического сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами (резьбой или контактными пластинами), приваренными к контактному стержню. Свободное пространство внутри оболочки заполнено наполнителем (периклазом), обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. Торцы ТЭНа заполняются влагозащитным термостойким лаком (герметиком). Между торцом трубы и контактным устройством устанавливается изолятор. ТЭНы могут иметь крепежную арматуру в виде штуцеров, планок, соединенных с оболочкой сваркой, пайкой или опрессовкой, предназначенных для крепления ТЭНов в комплектуемых установках.
Патронные ТЭНы (рис. 1, б) или блоки ТЭН представляют из себя ТЭН, помещенный в металлическую оболочку. Пространство между наружной оболочкой и оболочкой ТЭНа заполнено алюминиевым сплавом.
Оболочка обжата до ее плотного прилегания к сплаву. Пространство от торца ТЭНа до алюминиевого сплава заполнено периклазом.
Конструкция одноконцевых ТЭНов отличается от обычной конструкции тем, что она имеет один контактный стержень, а второй конец заглушен.
Принцип работы ТЭНов основан на выделении тепла при прохождении электрического тока через проводник высокого электрического сопротивления (спираль). Тепловой поток от спирали проходит через наполнитель (периклаз) на оболочку ТЭНа.
ТЭНы согнуты с нулевым радиусом гиба, что позволяет осуществить токопровод с одной стороны через вилку штепсельного разъема, закрепленную на фланце винтами.
К концам выводов электронагревателя приварены проволочные выводы, проходящие через высверленные отверстия вилки штепсельного разъема и выполняющие функцию контактных штырьков.
Для защиты торцов ТЭНов от влаги блок загерметизирован лаком и специальным герметиком.
В комплект поставки входят: ТЭН или блок ТЭНов, паспорт и упаковочный лист на партию изделий.
