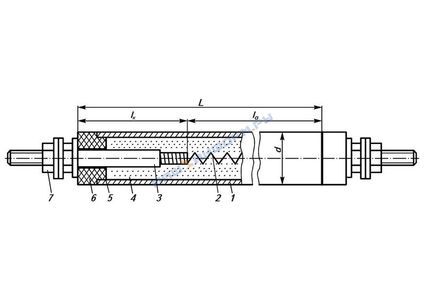

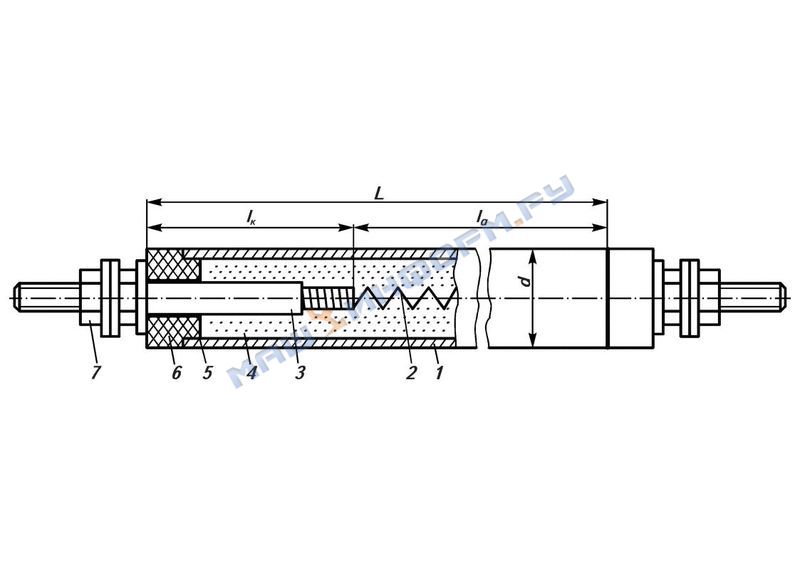

Трубчатые электронагреватели (ТЭНы)

Общие сведения

Трубчатые электронагреватели (ТЭНы) применяют для комплектации промышленных установок, а также для установки в бытовых нагревательных приборах, осуществляющих нагрев различных сред путем конвекции, теплопроводности и излучения.
Трубчатые электронагреватели по сравнению с другими типами электронагревателей отличаются: возможностью эксплуатации при непосредственном контакте с нагреваемыми средами, которые могут быть газообразными, жидкими или твердыми, при нормальном и повышенном давлении, надежностью при вибрациях и значительных ударных нагрузках, разнообразием конфигурации, отсутствием напряжения на оболочке.

Структура условного обозначения


ТЭН - трубчатый электронагреватель;
80 - развернутая длина ТЭНа по оболочке, мм;
Х - длина контактного стержня в заделке, мм;
8,0 - номинальный диаметр ТЭНа, мм;
1,0 - номинальная мощность, кВт;
J - нагреваемая среда - вода;
220 - номинальное напряжение, В;

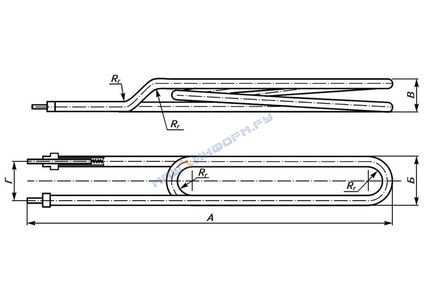

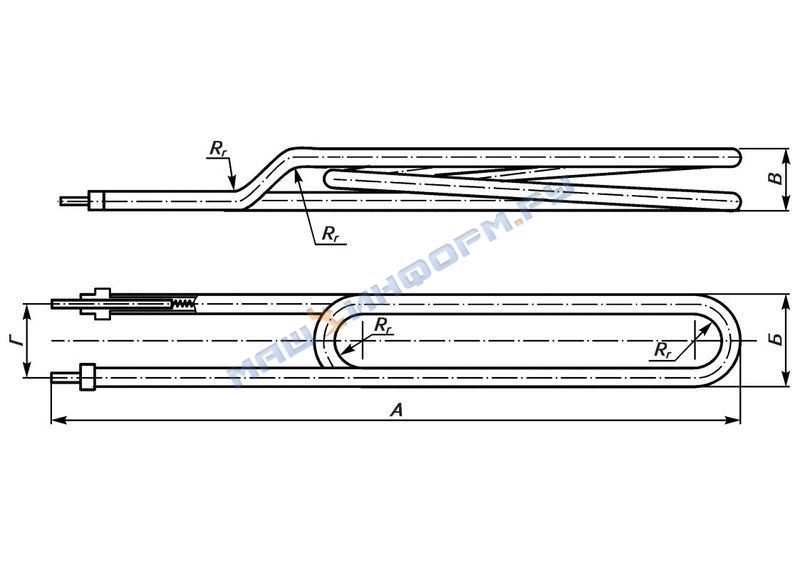

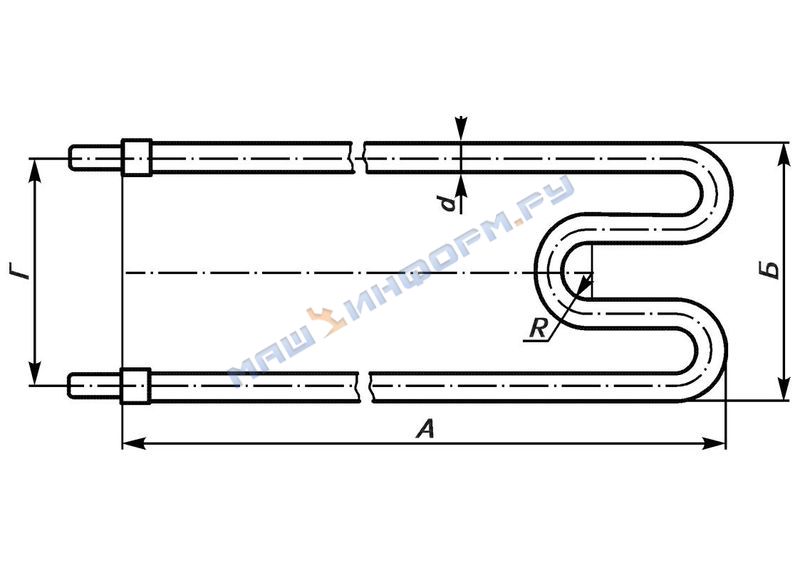

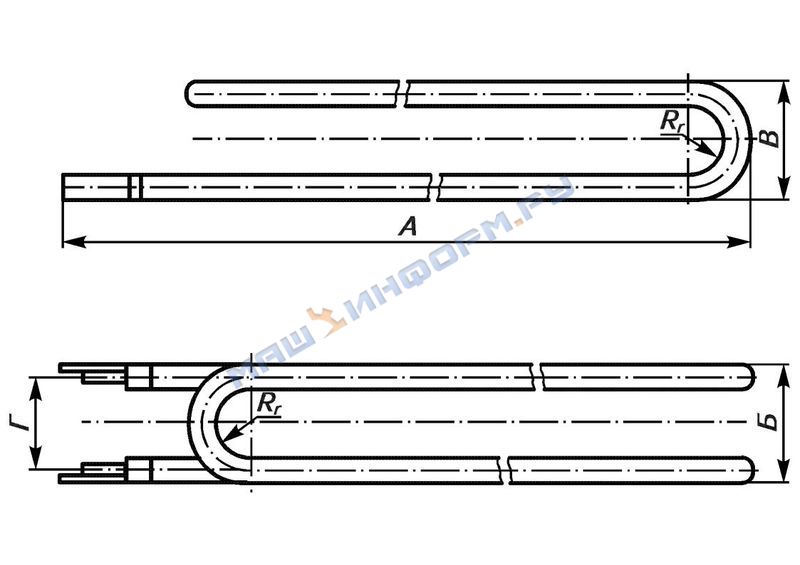

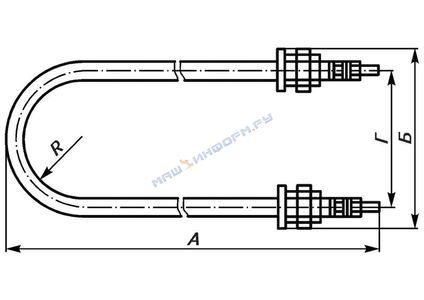

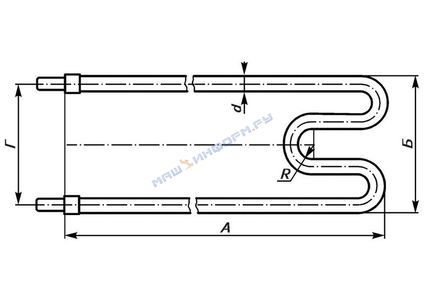

Б - форма ТЭНа (см. табл. 3, 5);
48 - расстояние между ветвями ТЭНа, мм;
11 - цифра, обозначающая вид контактного соединения
(см. табл. 4);
Н-1,1 - обозначение штуцера (см. табл. к рис. 2);
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35 °С.
Относительная влажность воздуха до 80% при температуре 25 °С.
Механическое исполнение М1 по ГОСТ 17516.1-90.
Степень защиты от прикосновения к токоведущим частям IР00 по ГОСТ 14254-96.
ТЭНы соответствуют требованиям ТУ 5002. 00.00, ГОСТ 19108-81, ГОСТ 13268-88.

Нормативно-технический документ

ТУ 5002.00.00;ГОСТ 19108-81;ГОСТ 13268-88

Технические характеристики

Основные технические данные приведены в табл. 3.

Таблица 3

Типоисполнение Номи-наль-ная мощ-ность, кВт Номи-наль-ный ток, А Номи-наль-ное сопро-тивле-ние, Ом Удель-ная повер-хност-ная мощ-ность, Вт/см2 Размеры, мм Масса нагре-вате-ля, кг Контактное соединение Номер рисунка конфи-гурации ТЭН
Габаритные Установочные Раз-вер-нутая длина, мм Актив-ная длина, мм Радиус гиба, мм

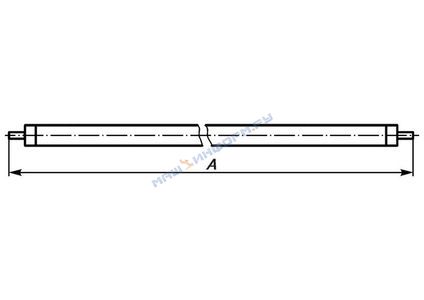

А Б В Г Д Е L Lа Rr
ТЭН для нагрева воды, слабых растворов щелочей и кислот
100A 8,5/3,5 p 220

Г 25 ? 25 ? 265 I

 3,5 15,91 13,83 14,2 280 34 39 25 – – 1000 920 11 0,246 Прямой
Штырь-гнездо		 6
100A 8,5/3,5 J 220

Г 25 ? 25 ? 265 I

 3,5 15,91 13,83 14,2 280 34 39 25 – – 1000 920 11 0,246 Прямой
Штырь-гнездо		 6
87A 10/2,0 J 220

Д 40 ? 330 ? 20 II

 2,0 9,09 24,2 8,0 356 50 43 40 – – 870 790 15 0,292 М4 7
114A 10/2,8 J 220

Д 40 ? 330 ? 20 II

 2,8 12,73 17,28 8,4 356 50 43 40 – – 1140 1060 15 0,421 М4 7
159A 10/4,0 J 220

Д 40 ? 330 ? 33 II

 4,0 18,18 12,1 8,4 356 50 43 40 – – 1590 1510 15 0,586 М4 7
206A 10/5,2 J 220

Д 40 ? 330 ? 40 II

 5,2 23,94 9,31 8,3 356 50 43 40 – – 2006 1926 15 0,748 М4 7
42B 13/2,0 J 220

Б 63 II Н-2

 2,0 9,09 24,2 1,68 232 93 – 63 192 – 420 290 25 0,351 М4 4
42B 13/2,0 J 220

Б 63 II

 2,0 9,09 24,2 1,68 232 76 – 63 – – 420 290 25 0,261 М4 4
80B 8/1,0 J 220

Б 48 II Н-1.1

 1,0 4,55 48,35 5,9 401 73 – 48 386 – 800 670 20 0,386 М3 4
80B 8/1,0 J 220

Б 48 I

 1,0 4,55 48,35 5,9 398 56 – 48 – – 800 670 20 0,318 Прямой
Штырь-гнездо		 4
80B 8/1,0 J 220

Б 58 II Н-1.1

 1,0 4,55 48,35 5,9 423 83 – 58 383 – 800 670 25 0,386 М3 4
80B 8/1,0 J 220

Б 58 I

 1,0 4,55 48,35 5,9 395 66 – 58 – – 800 670 25 0,386 Прямой
Штырь-гнездо		 4
80B 8/1,0 J 220

Б 68 II Н-1.1

 1,0 4,55 48,35 5,9 420 93 – 68 380 – 800 670 30 0,360 М3 4
80B 8/1,0 J 220

Б 68 I

 1,0 4,55 48,35 5,9 392 76 – 68 – – 800 670 30 0,386 Прямой
Штырь-гнездо		 4
80B 8/1,0 J 220

Б 78 II Н-1.1

 1,0 4,55 48,35 5,9 392 103 – 78 377 – 800 670 35 0,386 Прямой
Штырь-гнездо		 4
80B 8/1,0 J 220

Б 78 I

 1,0 4,55 48,35 5,9 401 86 – 78 – – 800 670 35 0,386 Прямой
Штырь-гнездо		 4
80B 8/1,5 J 220

Б 48 II Н-1.1

 1,5 6,82 32,26 8,9 426 73 – 48 386 – 800 670 20 0,290 М3 4
80B 8/1,5 J 220

Б 48 I

 1,5 6,82 32,26 8,9 398 56 – 48 – – 800 670 20 0,208 Прямой
Штырь-гнездо		 4
80B 8/1,5 J 220

Б 58 II Н-1.1

 1,5 6,82 32,26 8,9 423 83 – 58 383 – 800 670 25 0,290 М3 4
80B 8/1,5 J 220

Б 58 I

 1,5 6,82 32,26 8,9 395 66 – 58 – – 800 670 25 0,208 Прямой
Штырь-гнездо		 4
80B 8/1,5 J 220

Б 68 II Н-1.1

 1,5 6,82 32,26 8,9 420 93 – 68 380 – 800 670 30 0,290 М3 4
80B 8/1,5 J 220

Б 68 I

 1,5 6,82 32,26 8,9 392 76 – 68 – – 800 670 30 0,208 Прямой
Штырь-гнездо		 4
80B 8/1,5 J 220

Б 78 I Н-1.1

 1,5 6,82 32,26 8,9 392 103 – 78 377 – 800 670 35 0,282 Прямой
Штырь-гнездо		 4
80B 8/1,5 J 220

Б 78 I

 1,5 6,82 32,26 8,9 401 86 – 78 – – 800 670 35 0,208 Прямой
Штырь-гнездо		 4
80B 8/2,0 J 220

Б 48 II Н-1.1

 2,0 9,09 24,2 11,8 426 73 – 48 386 – 800 670 20 0,289 М3 4
80B 8/2,0 J 220

Б 48 I

 2,0 9,09 24,2 11,8 398 56 – 48 – – 800 670 20 0,207 Прямой
Штырь-гнездо		 4
80B 8/2,0 J 220

Б 58 II Н-1.1

 2,0 9,09 24,2 11,8 423 83 – 58 383 – 800 670 25 0,289 М3 4
80B 8/2,0 J 220

Б 58 I

 2,0 9,09 24,2 11,8 395 66 – 58 – – 800 670 25 0,207 Прямой
Штырь-гнездо		 4
80B 8/2,0 J 220

Б 68 II Н-1.1

 2,0 9,09 24,2 11,8 420 93 – 68 380 – 800 670 30 0,289 М3 4
80B 8/2,0 J 220

Б 68 I

 2,0 9,09 24,2 11,8 392 76 – 68 – – 800 670 30 0,207 Прямой
Штырь-гнездо		 4
80B 8/2,0 J 220

Б 78 I Н-1.1

 2,0 9,09 24,2 11,8 392 103 – 78 377 – 800 670 35 0,281 Прямой
Штырь-гнездо		 4
80B 8/2,0 J 220

Б 78 I

 2,0 9,09 24,2 11,8 400 86 – 78 – – 800 670 35 0,207 Прямой
Штырь-гнездо		 4
80B 8/2,5 J 220

Б 50 II Н-1.1

 2,5 11,36 19,37 11,8 425 75 – 50 385 – 800 670 20 0,366 М3 4
80B 8/2,5 J 220

Б 50 II

 2,5 11,36 19,37 11,8 422 60 – 50 – – 800 670 20 0,306 М3 4
80B 8/2,5 J 220

Б 60 II Н-1.1

 2,5 11,36 19,37 11,8 422 85 – 60 382 – 800 670 25 0,366 М3 4
80B 10/2,5 J 220

Б 60 II

 2,5 11,36 19,37 11,8 422 70 – 60 – – 800 670 25 0,305 М3 4
80B 10/2,5 J 220

Б 70 II Н-1

 2,5 11,36 19,37 11,8 420 95 – 70 380 – 800 670 30 0,366 М3 4
80B 10/2,5 J 220

Б 70 II

 2,5 11,36 19,37 11,8 420 80 – 70 – – 800 670 30 0,306 М3 4
80B 10/2,5 J 220

Б 80 II Н-1

 2,5 11,36 19,37 11,8 417 105 – 80 377 – 800 670 35 0,366 М3 4
80B 10/2,5 J 220

Б 80 II

 2,5 11,36 19,37 11,8 417 90 – 80 – – 800 670 35 0,306 М3 4
100B 8/1,0 J 220

Б 58 I Н-1.1

 1,0 4,55 48,35 4,5 498 83 – 58 483 – 1000 870 24 0,339 Прямой
Штырь-гнездо		 4
100B 8/1,0 J 220

Б 58 I

 1,0 4,55 48,35 4,5 498 66 – 58 – – 1000 870 24 0,257 Прямой
Штырь-гнездо		 4
100B 8/2,5 J 220

Б 58 I Н-1.1

 2,5 11,36 19,37 11,4 498 83 – 58 483 – 1000 870 25 0,328 Прямой
Штырь-гнездо		 4
100B 8/2,5 J 220

Б 58 I

 2,5 11,36 19,37 11,4 498 66 – 58 – – 1000 870 25 0,254 Прямой
Штырь-гнездо		 4
100B 13/4,0 J 220

Б 63 II Н-2

 4,0 18,18 12,1 11,2 522 93 – 63 482 – 1000 870 25 0,665 М4 4
100B 13/4,0 J 220

Б 63 II

 4,0 18,18 12,1 11,2 522 76 – 63 – – 1000 870 25 0,575 М4 4
100B 13/4,0 J 220

Б 83 II Н-2

 4,0 18,18 12,1 11,2 516 113 – 83 476 – 1000 870 35 0,665 М4 4
100B 13/4,0 J 220

Б 83 II

 4,0 18,18 12,1 11,2 516 96 – 83 – – 1000 870 35 0,575 М4 4
120B 8/1,0 J

Б 58 II Н-1.1

 1,0 4,55 48,35 3,7 623 83 – 58 583 – 1200 1070 25 0,376 М3 4
120B 8/1,0 J 220

Б 58 I

 1,0 4,55 48,35 3,7 698 66 – 58 – – 1200 1070 25 0,294 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 68 II Н-1.1

 1,0 4,55 48,35 3,7 620 93 – 68 580 – 1200 1070 30 0,376 М3 4
120B 8/1,0 J 220

Б 68 I

 1,0 4,55 48,35 3,7 595 76 – 68 – – 1200 1070 30 0,294 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 78 II Н-1.1

 1,0 4,55 48,35 3,7 617 103 – 78 577 – 1200 1070 35 0,368 М3 4
120B 8/1,0 J 220

Б 78 I

 1,0 4,55 48,35 3,7 592 86 – 78 – – 1200 1070 35 0,294 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 88 I Н-1.1

 1,0 4,55 48,35 3,7 590 113 – 88 575 – 1200 1070 40 0,368 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 88 I

 1,0 4,55 48,35 3,7 590 96 – 88 – – 1200 1070 40 0,294 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 98 I Н-1.1

 1,0 4,55 48,35 3,7 587 123 – 98 572 – 1200 1070 45 0,368 Прямой
Штырь-гнездо		 4
120B 8/1,0 J 220

Б 98 I

 1,0 4,55 48,35 3,7 587 106 – 98 – – 1200 1070 45 0,294 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 58 II Н-1.1

 1,5 6,82 32,26 5,5 623 83 – 58 583 – 1200 1070 25 0,374 М3 4
120B 8/1,5 J 220

Б 58 I

 1,5 6,82 32,26 5,5 598 66 – 58 – – 1200 1070 25 0,292 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 68 II Н-1.1

 1,5 6,82 32,26 5,5 620 93 – 68 580 – 1200 1070 30 0,374 М3 4
120B 8/1,5 J 220

Б 68 I

 1,5 6,82 32,26 5,5 595 76 – 68 – – 1200 1070 30 0,292 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 78 II Н-1.1

 1,5 6,82 32,26 5,5 617 103 – 78 577 – 1200 1070 35 0,374 М3 4
120B 8/1,5 J 220

Б 78 I

 1,5 6,82 32,26 5,5 592 86 – 78 – – 1200 1070 35 0,292 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 88 I Н-1.1

 1,5 6,82 32,26 5,5 590 113 – 88 575 – 1200 1070 40 0,366 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 88 I

 1,5 6,82 32,26 5,5 590 96 – 88 – – 1200 1070 40 0,292 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 98 I Н-1.1

 1,5 6,82 32,26 5,5 587 123 – 98 572 – 1200 1070 45 0,366 Прямой
Штырь-гнездо		 4
120B 8/1,5 J 220

Б 98 I

 1,5 6,82 32,26 5,5 587 106 – 98 – – 1200 1070 45 0,300 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 58 II Н-1.1

 2,0 9,09 24,2 7,4 623 83 – 58 583 – 1200 1070 25 0,373 М3 4
120B 8/2,0 J 220

Б 58 I

 2,0 9,09 24,2 7,4 598 66 – 58 – – 1200 1070 25 0,291 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 68 II Н-1.1

 2,0 9,09 24,2 7,4 620 93 – 68 580 – 1200 1070 30 0,373 М3 4
120B 8/2,0 J 220

Б 68 I

 2,0 9,09 24,2 7,4 595 76 – 68 – – 1200 1070 30 0,291 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 78 II Н-1.1

 2,0 9,09 24,2 7,4 617 103 – 78 577 – 1200 1070 35 0,373 М3 4
120B 8/2,0 J 220

Б 78 I

 2,0 9,09 24,2 7,4 592 86 – 78 – – 1200 1070 35 0,291 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 88 I Н-1.1

 2,0 9,09 24,2 7,4 590 113 – 88 575 – 1200 1070 40 0,365 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 88 I

 2,0 9,09 24,2 7,4 590 96 – 88 – – 1200 1070 40 0,291 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 98 I Н-1.1

 2,0 9,09 24,2 7,4 587 123 – 98 572 – 1200 1070 45 0,365 Прямой
Штырь-гнездо		 4
120B 8/2,0 J 220

Б 98 I

 2,0 9,09 24,2 7,4 587 106 – 98 – – 1200 1070 45 0,291 Прямой
Штырь-гнездо		 4
120B 8/2,5 J 220

Б 58 II Н-1.1

 2,5 11,36 19,37 9,3 623 83 – 58 583 – 1200 1070 25 0,374 М3 4
120B 8/2,5 J 220

Б 58 II

 2,5 11,36 19,37 9,3 623 66 – 58 – – 1200 1070 25 0,300 М3 4
120B 8/2,5 J 220

Б 68 II Н-1.1

 2,5 11,36 19,37 9,3 620 93 – 68 580 – 1200 1070 30 0,374 М3 4
120B 8/2,5 J 220

Б 68 II

 2,5 11,36 19,37 9,3 620 76 – 68 – – 1200 1070 30 0,300 М3 4
120B 8/2,5 J 220

Б 78 II Н-1.1

 2,5 11,36 19,37 9,3 617 103 – 78 577 – 1200 1070 35 0,374 М3 4
120B 8/2,5 J 220

Б 78 II

 2,5 11,36 19,37 9,3 617 86 – 78 – – 1200 1070 35 0,300 М3 4
120B 8/2,5 J 220

Б 88 II Н-1.1

 2,5 11,36 19,37 9,3 615 113 – 88 575 – 1200 1070 40 0,374 М3 4
120B 8/2,5 J 220

Б 88 II

 2,5 11,36 19,37 9,3 615 96 – 88 – – 1200 1070 40 0,300 М3 4
120B 8/2,5 J 220

Б 98 II Н-1.1

 2,5 11,36 19,37 9,3 612 123 – 98 572 – 1200 1070 45 0,374 М3 4
120B 8/2,5 J 220

Б 98 II

 2,5 11,36 19,37 9,3 612 106 – 98 – – 1200 1070 45 0,300 М3 4
ТЭН для нагрева воздуха и смесей газов
42A 10/0,5 T 220

A II

 0,5 2,27 96,92 4,6 500 – – – – – 420 340 – 0,173 М3 3
42A 10/0,5 T 220

A I

 0,5 2,27 96,92 4,6 500 – – – – – 420 340 – 0,173 Прямой
Штырь-гнездо		 3
42A 10/0,5 T 220

Б 60 II Н-1

 0,5 2,27 96,92 4,6 232 85 – 60 192 – 420 340 25 0,233 М3 4
42A 10/0,5 T 220

A I

 0,5 2,27 96,92 4,6 500 – – – – – 420 340 – 0,173 Прямой
Штырь-гнездо		 3
42A 13/0,63 T 220

A II

 0,63 2,86 76,92 4,5 500 – – – – – 420 340 – 0,253 М4 3
42A 13/0,63 T 220

A I

 0,63 2,86 76,92 4,5 500 – – – – – 420 340 – 0,253 Прямой
Штырь-гнездо		 3
42A 13/0,63 T 220

Б 63 II Н-2

 0,63 2,86 76,92 4,5 233 93 – 63 193 – 420 340 25 0,348 М4 4
42A 13/0,63 T 220

Б 63 I

 0,63 2,86 76,92 4,5 500 76 – 63 – – 420 340 25 0,253 Прямой
Штырь-гнездо		 4
60A 8/0,5 T 220

A II

 0,5 2,27 96,91 3,8 680 – – – – – 600 520 – 0,158 М3 3
60A 8/0,5 T 220

A I

 0,5 2,27 96,91 3,8 680 – – – – – 600 520 – 0,158 Прямой
Штырь-гнездо		 3
60A 8/0,5 T 220

Б 58 II Н-1.1

 0,5 2,27 96,91 3,8 324 83 – 58 284 – 600 520 25 0,240 М3 4
60A 8/0,5 T 220

Б 58 I

 0,5 2,27 96,91 3,8 299 66 – 58 – – 600 520 25 0,158 Прямой
Штырь-гнездо		 4
60A 10/0,63 T 220

A II

 0,63 2,86 76,92 3,8 680 – – – – – 600 520 – 0,291 Прямой
Штырь-гнездо		 3
60A 10/0,63 T 220

A I

 0,63 2,86 76,92 3,8 680 – – – – – 600 520 – 0,231 М3 3
60A 10/0,63 T 220

Б 60 II Н-1

 0,63 2,86 76,92 3,8 323 85 – 60 283 – 600 520 25 0,299 М3 4
60A 10/0,63 T 220

Б 60 I

 0,63 2,86 76,92 3,8 298 70 – 60 – – 600 520 25 0,291 Прямой
Штырь-гнездо		 4
60A 13/1,0 T 220

A II

 1,0 4,55 48,35 4,7 680 – – – – – 600 520 – 0,345 М4 3
60A 13/1,0 T 220

A I

 1,0 4,55 48,35 4,7 680 – – – – – 600 520 – 0,345 Прямой
Штырь-гнездо		 3
60A 13/1,0 T 220

Б 63 II Н-2

 1,0 4,55 48,35 4,7 322 93 – 63 282 – 600 520 25 0,443 М4 4
60A 13/1,0 T 220

Б 63 I

 1,0 4,55 48,35 4,7 300 76 – 63 – – 600 520 25 0,345 Прямой
Штырь-гнездо		 4
85A 10/1,0 T 220

A II

 1,0 4,55 48,35 4,1 930 – – – – – 850 770 – 0,322 М3 3
85A 10/1,0 T 220

A I

 1,0 4,55 48,35 4,1 930 – – – – – 850 770 – 0,322 Прямой
Штырь-гнездо		 3
85A 10/1,0 T 220

Б 60 II Н-1

 1,0 4,55 48,35 4,1 447 85 – 60 407 – 850 770 25 0,390 М3 4
85A 10/1,0 T 220

Б 60 I

 1,0 4,55 48,35 4,1 422 70 – 60 – – 850 770 25 0,322 Прямой
Штырь-гнездо		 4
85A 13/1,25 T 220

A II

 1,25 5,68 38,73 3,9 930 – – – – – 850 770 – 0,487 М4 3
85A 13/1,25 T 220

A I

 1,25 5,68 38,73 3,9 930 – – – – – 850 770 – 0,487 Прямой
Штырь-гнездо		 3
85A 13/1,25 T 220

Б 63 II Н-2

 1,25 5,68 38,73 3,9 446 93 – 63 406 – 850 770 25 0,585 М4 4
85A 13/1,25 T 220

Б 63 I

 1,25 5,68 38,73 3,9 424 76 – 63 – – 850 770 25 0,487 Прямой
Штырь-гнездо		 4
90A 13/0,25 T 187

Б 63 I

 0,25 6,68 27,99 0,7 472 93 – 63 – – 90 820 25 0,516 М4 4
100A 8/0,5 T 220

A II

 0,5 2,27 96,92 2,1 1080 – – – – – 1000 920 – 0,253 М3 3
100A 8/0,5 T 220

A I

 0,5 2,27 96,92 2,1 1080 – – – – – 1000 920 – 0,253 Прямой
Штырь-гнездо		 3
100A 8/0,5 T 220

Б 58 II Н-1.1

 0,5 2,27 96,92 2,1 523 83 – 58 483 – 1000 920 25 0,337 М3 4
100A 8/0,5 T 220

Б 58 I

 0,5 2,27 96,92 2,1 498 66 – 58 – – 1000 920 25 0,253 Прямой
Штырь-гнездо		 4
100A 8/0,63 T 220

A II

 0,63 2,86 76,92 2,7 1080 – – – – – 1000 920 – 0,255 М3 3
100A 8/0,63 T 220

A I

 0,63 2,86 76,92 2,7 1080 – – – – – 1000 920 – 0,255 Прямой
Штырь-гнездо		 3
100A 8/0,63 T 220

Б 58 II Н-1.1

 0,63 2,86 76,92 2,7 523 83 – 58 483 – 1000 920 25 0,337 М3 4
100A 8/0,63 T 220

Б 58 I

 0,63 2,86 76,92 2,7 498 66 – 58 – – 1000 920 25 0,255 Прямой
Штырь-гнездо		 4
100A 10/1,0 T 220

A II

 1,0 4,55 48,35 3,4 1080 – – – – – 1000 920 – 0,375 М3 3
100A 10/1,0 T 220

A I

 1,0 4,55 48,35 3,4 1080 – – – – – 1000 920 – 0,375 Прямой
Штырь-гнездо		 3
100A 10/1,0 T 220

Б 60 II Н-1

 1,0 4,55 48,35 3,4 522 85 – 60 482 – 1000 920 25 0,443 М3 4
100A 10/1,0 T 220

Б 60 I

 1,0 4,55 48,35 3,4 497 70 – 60 – – 1000 920 25 0,375 Прямой
Штырь-гнездо		 4
100A 10/1,25 T 220

A II

 1,25 5,68 38,73 4,3 1080 – – – – – 1000 920 – 0,375 М3 3
100A 10/1,25 T 220

A I

 1,25 5,68 38,73 4,3 1080 – – – – – 1000 920 – 0,375 Прямой
Штырь-гнездо		 3
100A 10/1,25 T 220

Б 60 II Н-1

 1,25 5,68 38,73 4,3 522 85 – 60 482 – 1000 920 25 0,443 М3 4
100A 10/1,25 T 220

Б 60 I

 1,25 5,68 38,73 4,3 497 70 – 60 – – 1000 920 25 0,375 Прямой
Штырь-гнездо		 4
200A 10/2,5 T 220

A I

 2,5 11,36 19,37 4,1 2080 – – – – – 2000 1020 – 0,590 Прямой
Штырь-гнездо		 3
200A 10/2,5 T 220

Б 80 II Н-1

 2,5 11,36 19,37 4,1 1017 105 – 80 977 – 2000 1020 35 0,802 М3 4
200A 13/4,0 T 380

Б 133 II

 4,0 10,53 36,09 4,6 1102 146 – 133 1062 – 2200 1180 60 1,233 М4 4
170B 13/0,4 S 220

Б 80 II

 0,4 1,82 120,88 0,6 862 93 – 80 827 – 1700 1450 33 0,904 М4 4
170B 13/0,8 S 220

Б 80 II

 0,8 3,64 60,44 1,2 864 93 – 73 829 – 1700 1570 30 0,885 М4 4
220B 10/1,25 T 380

Б 94 II

 1,25 5,68 38,73 1,92 1098 104 – 94 1073 – 2200 1070 42 0,781 М4 4
ТЭН для нагрева жиров и масел
170B 13/1,0 Z 220

Б 93 II

 1,0 4,55 48,35 2,8 513 106 – 93 473 – 1700 1570 40 0,573 М4 4
125B 7,4/0,75 Z 220

Б 67,4 I

 0,75 3,41 64,52 2,8 621 74,8 – 67,4 606 – 1250 1120 30 0,260 Прямой
Штырь-гнездо		 4
145B 13/1,65 Z 220

Б 93 I

 1,65 7,5 29,33 3,0 716 106 – 93 698 – 1450 1320 40 0,809 Прямой
Штырь-гнездо		 4
160B 7,4/1,0 Z 220

Б 60 ? 600 I

 1,0 4,55 48,35 2,9 615 67,4 – 60 – – 1600 1470 3 0,296 Прямой
Штырь-гнездо		 5
220B 13/2,0 Z 220

Б 93 I

 2,0 9,09 24,2 2,3 1113 106 – 93 1073 – 2200 2070 40 1,229 М4 4
220B 10/1,25 Z 220

Б 260 ? 640 II

 1,25 5,68 38,7 1,92 675 270 – 260 – – 2200 2000 33 0,767 М4 5

Гарантийный срок эксплуатации ТЭНов - 1 год со дня продажи, но не более 2 лет со дня изготовления. Все ТЭНы имеют сертификат соответствия Госстандарта России.

Трубчатый электронагреватель состоит (рис. 1) из тонкостенной металлической оболочки, выполненной из трубы соответствующего диаметра. Внутри трубы размещена спираль из нихромовой проволоки высокого удельного омического сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами. Токоподводы выполняются в виде флажков или резьбовых соединений.


Типовая конструкция трубчатого электронагревателя
1 - металлическая оболочка;
2 - спираль;
3 - стержень;
4 - наполнитель;
5 - герметик (периклаз);
6 - изолятор;
7 - контактные устройстваL - развернутая длина ТЭНа;
Lа - активная длина ТЭНа;
Lк - номинальная длина контактных стержней в заделке
Между торцом трубы и контактными устройствами установлен изолятор.
Свободное пространство внутри оболочки заполнено наполнителем, который обладает высокими диэлектрическими свойствами и имеет значительный коэффициент теплопроводности. Как правило, в качестве наполнителя применяется периклаз (кристаллическая окись магния).
Торцы электронагревателя заполняются влагозащитным и термостойким лаком (герметиком), снижающим влияние внешней среды на электроизоляционные свойства наполнителя ТЭН в процессе его хранения и эксплуатации.
Оболочки ТЭНа изготовляются из материалов, указанных в табл. 1.
Принцип работы электронагревателя основан на выделении тепла при прохождении электрического тока через спираль из проволоки высокого омического сопротивления. При этом тепловой поток проходит от спирали через периклаз на оболочку ТЭНа и далее к нагреваемой среде.
Габаритные и установочные размеры ТЭНов различной конфигурации приведены на рис. 3-7.


Отдельные трубчатые электронагреватели имеют крепежную арматуру в виде штуцеров (см. рис. 2 и табл. 4), соединенных с оболочкой методом аргонодуговой сварки, пайки или опрессовки и предназначенных для крепления трубчатых электронагревателей в комплектуемых установках.


Конструкция штуцера

Таблица к рис. 2

Обозначение крепежной арматуры Размеры, мм
d (диаметр ТЭНа) d1 d2 S l
Н-1.1 8 М16 ? 1,5-8g 25 4 28
Н-1.2 8,5 М16 ? 1,5-8g 25
Н-1 10 М16 ? 1,5-8g 25
Н-2 13 М22 ? 1,5-8g 30
Н-3 16 М24 ? 1,5-8g 32

Вид контактного соединения трубчатых электронагревателей и обозначение формы ТЭНов (см. табл. 4, 5) по ТУ 5002.00.000; класс периклазового порошка выбирается с учетом рабочей температуры на оболочке трубчатого электронагревателя (см. табл. 6), а температура узла герметизации по эксплуатации трубчатого электронагревателя (см. табл. 7).

Таблица 4

Вид контактного соединения Цифра

Прямой
Штырь-гнездо

 I

Резьбовое контактное соединение

 II

Г-образный
Штырь-гнездо

 III

Таблица 5

Форма ТЭН Буква
Рис. 3 А
Рис. 4 Б
Рис. 5 В
Рис. 6 Г
Рис. 7 Д

Таблица 6

Класс периклаза Рабочая температура на оболочке, ° С
ТЭН для промышленных установок ТЭН для бытовых нагревательных приборов
I до 700  ° С до 700  ° С
II до 500  ° С до 250  ° С
III до 250  ° С до 150 ° С

Таблица 7

Название герметика Температура узла герметизации, ° С
(не более)		 Название герметика Температура узла герметизации, ° С
(не более)

Лак КО-08 по ГОСТ 15081–78

 150 Лак КО-916 по ГОСТ 16508–70 150

Лак КО-85 по ГОСТ 11066–74

 350 Лак КО-921 по ГОСТ 16508–70 150

Лак КО-815 по ГОСТ 11066–74

 450 Лукопрен S 9412 (Чехия) 150

В комплект поставки входят: ТЭН, паспорт. Нагреваемые среды, характер нагрева, предельная (удельная) поверхностная мощность, материал оболочки ТЭНа и ее температура приведены в табл. 1, а длина контактного стержня в заделке - в табл. 2.

Таблица 1

Обозначение нагреваемой среды по Нагреваемая среда Характер нагрева Максимальная поверхностная удельная мощность, Вт/см2 Материал оболочки и температура на оболочке ТЭНа, ° С
ГОСТ 13268 ГОСТ 19108
Р Р Вода, слабые
растворы щелочей
и кислот pH 5–9		 Нагревание, кипячение 15,0

Углеродистая сталь

J П, ПМ 15,0

Нержавеющая сталь

Х Х 9,0

Медь, латунь

Q Ю 9,5

Алюминиевые сплавы

S С Воздух, газы
и смеси газов		 Нагрев в спокойной воздушной среде и среде с движущимся воздухом V<1,5 м/с 2,2

Углеродистая сталь, до 450  ° С,
Al-сплавы (ГОСТ 19108) до 250  ° С

Т Т, ТН, ТМ 5,0

Нержавеющая сталь, 450...650  ° С
Молибденовый сплав
(ГОСТ 19108) до 800  ° С

О О Нагрев в среде с движущимся воздухом V ? 6 м/с 5,5

Углеродистая сталь, до 450  ° С
Алюминиевые сплавы
(ГОСТ 19108) до 250  ° С

R Э Нагрев в среде с движущимся воздухом со скоростью
1,5 м/с ? V<6 м/с		 3,5

Углеродистая сталь, до 450  ° С,
AI-сплавы (ГОСТ 19108) до 250  ° С

N И 5,1

Нержавеющая сталь,
от 450 до 650  ° С

К Нагрев в среде с движущимся воздухом V ? 6 м/с 6,5

Нержавеющая сталь,
от 450 до 650  ° С

Z Жиры, масла Нагрев в ваннах и других емкостях 3,0

Углеродистая сталь, до 300  ° С

Селитра 3,5

Двойная оболочка:
внутренняя – углеродистая сталь, наружная – нержавеющая сталь,
до 600  ° С

Нагрев и плавление в ваннах
и других емкостях

Нержавеющая сталь, до 500  ° С

V Щелочь, щелочно-селитровая смесь

Углеродистая сталь, до 500  ° С

W Легкоплав. металлы, олово, свинец

Углеродистая сталь, до 450  ° С

Свинцово-сурьмянистый сплав

Нержавеющая сталь, до 600  ° С

L Литейные формы,
пресс-формы		 ТЭН имеют гарантированный контакт с нагреваемым металлом 5,0

Углеродистая сталь, до 450  ° С

Y У-2 Металлические плиты из AI-сплавов.
Работа с термоограничителями		 ТЭН залит алюминием 13,0

Углеродистая сталь, AI-сплавы (ГОСТ 19108), до 320  ° С

У-1 Электроутюг 18,0

Углеродистая сталь, до 500  ° С

Таблица 2

Обозначение контактных стержней
по ГОСТ 13268 и ГОСТ 19108

 А В С D Е F G Н

Номинальная длина контактных
стержней в заделке (lk), мм

 40 65 100 125 160 250 400 630

Характеристики Электротехнического оборудования

Характеристики станков

Характеристики КПО

Характеристики импортного оборудования

Характеристики насосного оборудования

Марки стали и сплавов

Прочее оборудование
© Машинформ | Справочник содержания драгоценных металлов | mashinform@bk.ru
