Трубчатые электронагреватели (ТЭНы)

Общие сведения

Трубчатые электронагреватели (ТЭНы) предназначены для преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения.

Структура условного обозначения

ТЭН-ХХХ/ХХХ УХЛ4:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина ТЭНа по оболочке L, см;
Х - обозначение длины контактного стержня в заделке Lк, мм;
Х - номинальный диаметр ТЭНа d, мм;
Х - номинальная мощность, кВт;
Х - обозначение нагреваемой среды и материала оболочки ТЭНа;
Х - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 65% при 20°С и 80% при 25°С.
Трубчатые нагреватели отличаются возможностью эксплуатации при непосредственном контакте с нагреваемыми средами, которые могут быть газообразными и жидкими, при давлении до 9,8·105 Па, а также твердыми; надежностью при вибрациях и значительных ударных нагрузках. ТЭНы не предназначены для работы в вакууме и не являются взрывобезопасными.
ТЭНы отвечают требованиям техники безопасности по ГОСТ 12.2.007.0-88.

Нормативно-технический документ

ТУ 16-531.662-79;ТУ 16-90 ИЕВЛ.681817.053

Технические характеристики

Основные технические данные и номера рис. 3-24 приведены в табл. 1-4.

Таблица 1

Обозначение нагреваемой среды Нагреваемая среда Характер нагрева Удельная мощность, Вт/см2,
не более		 Материал оболочки и температура на оболочке ТЭНа, ° С
Р Вода, слабый раствор щелочей и кислот Нагревание, кипячение 15,0 Сталь углеродистая
Г Слабые растворы кислот (рН 5-7) Нержавеющая сталь
С Воздух, прочие газы
и смеси газов		 Нагрев в спокойной воздушной среде с движущимся воздухом со скоростью до 1,5 м/с 2,2 Сталь углеродистая,
до 450 ° С
Т 5,0 Нержавеющая сталь,
от 450 до 650 ° С
О Нагрев в среде с движущимся воздухом, со скоростью не менее 6 м/с 5,5 Сталь углеродистая,
до 450 ° С
Э Нагрев в среде с движущимся воздухом, со скоростью не более 6, но не менее 1,5 м/с 3,5
К Нагрев в среде с движущимся воздухом со скоростью не менее 6 м/с 6,5 Нержавеющая сталь,
от 450 до 650 ° С
И Жиры пищевые, масла минеральные Нагрев в ваннах и других емкостях 3,0 Сталь углеродистая,
до 300 ° С
Ч Селитра Нагрев и плавление в ваннах и других емкостях 3,5 Нержавеющая сталь,
до 500 ° С
Щ Щелочи и селитры
Ф Легковесные металлы Углеродистая сталь,
до 450 ° С
Л Литейные формы, пресс-формы ТЭНы вставлены в отверстия 5,0
У Металлические плиты из алюминиевых сплавов ТЭНы залиты в алюминий 13,0 Сталь углеродистая,
до 320 ° C.
Работа с
термоограничителями
Я Агрессивная Нагрев и плавление в ваннах и других емкостях 3,5 Сталь углеродистая
Ц ТЭНы в титановой оболочке Титан

Таблица 2

Обозначение контактных стержней

 А Б В Г Д Е Ж З

Номинальная длина контактных стержней в заделке, мм

 40 65 100 125 160 250 400 630

Таблица 3

Нагреваемая среда Диаметр, мм Длина, мм Мощность, кВт Рабочее напряжение, В Материал оболочки Температура оболочки, ° С
Воздух, прочие газы и смеси газов 10
13
16		 0,32
–
5,6		 0,25
–
6,3		 110, 127, 220, 380 Сталь углеродистая, нержавеющая Не более 500
Вода, слабые растворы щелочей
и кислот		 10
13
16		 0,32
–
2,4		 0,4
–
6,3		 110
127
220		 Не более 100
Жиры, масла 13
16		 0,3
2,8		 1–3,5 220 Сталь
углеродистая		 До 300
Щелочь, селитра, щелочно-селитровые смеси 13
16
19		 1
–
6,3		 1–10 220, 380 Сталь
нержавеющая		 До 500
Металлические плиты 8,5 0,5
0,71		 0,5 36
220		 Сталь
углеродистая		 До 320
Агрессивная 10 1–2 1,6
3,5		 220 Титан 500

Таблица 4

N п/п Типоисполнение ТЭНа Масса, кг Номер рисунка Технические условия
Промышленные ТЭНы для нагрева воздуха, прочих газов и смесей газов
1 ТЭН-36А13/0,40110 0,27 1 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН-36А13/0,4Т110 0,27 3 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-60Б13/0,45Т27 0,42 3 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-63Д13/032Т110 0,59 15 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-85Б13/1,0Т220 0,56 1 ТУ 16–90 ИЕВЛ.681817.053
6 ТЭН-85Б13/1,02220 0,58 1 ТУ 16-531.662–79
7 ТЭН-100В10/0,5Т110 0,38 1 ТУ 16-531.662–79
8 ТЭН-100Г10/0,8Т220 0,38 1 ТУ 16-531.662–79
9 ТЭН-100Б16/1,0Э110 0,90 1 ТУ 16–90 ИЕВЛ.681817.053
10 ТЭН-100В13/1,0Т110 0,67 1 ТУ 16–90 ИЕВЛ.681817.053
11 ТЭН-120В13/0,8С220 0,83 1 ТУ 16–90 ИЕВЛ.681817.053
12 ТЭН-120В10/0,8Т220 0,45 1 ТУ 16-531.662–79
13 ТЭН-120Г13/1,0Т380 0,85 7 ТУ 16–90 ИЕВЛ.681817.053
14 ТЭН-120В13/1,6Т220 0,77 1 ТУ 16–90 ИЕВЛ.681817.053
15 ТЭН-120В13/1,60220 0,77 1 ТУ 16–90 ИЕВЛ.681817.053
16 ТЭН-120Г13/1,6Т380 0,82 7 ТУ 16–90 ИЕВЛ.681817.053
17 ТЭН-120Г13/1,60380 0,88 7 ТУ 16–90 ИЕВЛ.681817.053
18 ТЭН-140Г13/1,60220 0,94 15 ТУ 16–90 ИЕВЛ.681817.053
19 ТЭН-140Г13/1,6Т220 0,98 15 ТУ 16–90 ИЕВЛ.681817.053
20 ТЭН-170Г13/1,6Т220 1,2 16 ТУ 16–90 ИЕВЛ.681817.053
21 ТЭН-170Д16/1,60220 1,51 16 ТУ 16–90 ИЕВЛ.681817.053
22 ТЭН-170Г10/1,6Т380 0,75 16 ТУ 16-531.662–79
23 ТЭН-170Г13/2,5Т220 1,1 1 ТУ 16–90 ИЕВЛ.681817.053
24 ТЭН-170Д16/1,6Э220 1,6 15 ТУ 16–90 ИЕВЛ.681817.053
25 ТЭН-170Г13/2,5Т220 1,2 14 ТУ 16–90 ИЕВЛ.681817.053
26 ТЭН-200Ж13/1,6Т220 1,28 1 ТУ 16–90 ИЕВЛ.681817.053
27 ТЭН-240Д16/1,6С220 1,61 16 ТУ 16–90 ИЕВЛ.681817.053
28 ТЭН-240Д13/1,6С380 1,61 16 ТУ 16–90 ИЕВЛ.681817.053
29 ТЭН-240Г13/3,5Т220 1,54 1 ТУ 16–90 ИЕВЛ.681817.053
30 ТЭН-240Г13/3,5Т220 1,64 14 ТУ 16–90 ИЕВЛ.681817.053
31 ТЭН-240Д16/2,5К220 1,7 3 ТУ 16–90 ИЕВЛ.681817.053
32 ТЭН-280Ж13/2,5Т220 1,74 18 ТУ 16–90 ИЕВЛ.681817.053
33 ТЭН-280Ж13/2,5Т380 1,74 18 ТУ 16–90 ИЕВЛ.681817.053
34 ТЭН-280Г13/3,5Т220 1,87 19 ТУ 16–90 ИЕВЛ.681817.053
35 ТЭН-280Г13/3,5Т380 1,87 19 ТУ 16–90 ИЕВЛ.681817.053
36 ТЭН-280В16/5Т220 2,49 3 ТУ 16–90 ИЕВЛ.681817.053
37 ТЭН-335Г13/3,15С220 3,28 19 ТУ 16–90 ИЕВЛ.681817.053
38 ТЭН-335Г16/3,5С380 3,28 19 ТУ 16–90 ИЕВЛ.681817.053
39 ТЭН-400Д13/5Т220 2,65 20 ТУ 16–90 ИЕВЛ.681817.053
40 ТЭН-400Д13/5Т380 2,61 20 ТУ 16–90 ИЕВЛ.681817.053
41 ТЭН-475Д16/4С220 4,3 20 ТУ 16–90 ИЕВЛ.681817.053
42 ТЭН-475Д16/4С380 4,3 20 ТУ 16–90 ИЕВЛ.681817.053
43 ТЭН-475Д13/6,3Т220 3,07 20 ТУ 16–90 ИЕВЛ.681817.053
44 ТЭН-560Д16/5С220 5,0 20 ТУ 16–90 ИЕВЛ.681817.053
45 ТЭН-560Д16/5С380 5,0 20 ТУ 16–90 ИЕВЛ.681817.053
46 ТЭН-75А10/0,25С110 0,38 11 ТУ 16-531.689–90
ТЭНы для нагрева воды, слабых растворов щелочей и кислот
1 ТЭН-32А13/IП220 0,24 1 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН32А13/IР220 0,30 1 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-32А13/IР220 0,30 7 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-32А13/IП220 0,36 7 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-60Б10/1,25Р220 0,30 7 ТУ 16-531.662–79
6 ТЭН-60Б10/1,25П220 0,34 7 ТУ 16-531.662–79
7 ТЭН-71Б13/1,25П220 0,47 3 ТУ 16–90 ИЕВЛ.681817.053
8 ТЭН-80Б10/1,6П220 0,41 7 ТУ 16-531.662–79
9 ТЭН-80Б10/1,6Р220 0,41 7 ТУ 16-531.662–79
10 ТЭН-85Б10/1,6П220 0,45 7 ТУ 16-531.662–79
11 ТЭН-85Б10/2П220 0,45 7 ТУ 16-531.662–79
12 ТЭН-85Б10/2Р220 0,45 7 ТУ 16-531.662–79
13 ТЭН-100Б10/2Р220 0,47 7 ТУ 16-531.662–79
14 ТЭН-100В10/2Р220 0,50 7 ТУ 16-531.662–79
15 ТЭН-100В13/3,5Р220 0,82 7 ТУ 16–90 ИЕВЛ.681817.053
16 ТЭН-100В13/3,5П220 0,77 7 ТУ 16–90 ИЕВЛ.681817.053
17 ТЭН-120В13/3,15П220 0,78 10 ТУ 16–90 ИЕВЛ.681817.053
18 ТЭН-120В13/3,15П220 0,90 7 ТУ 16–90 ИЕВЛ.681817.053
19 ТЭН-120В13/3,15П220 0,90 7 ТУ 16–90 ИЕВЛ.681817.053
20 ТЭН-140В13/3,5Р220 1,01 7 ТУ 16–90 ИЕВЛ.681817.053
21 ТЭН-140В13/3,5П220 1,02 7 ТУ 16–90 ИЕВЛ.681817.053
22 ТЭН-140В13/4П220 0,95 10 ТУ 16–90 ИЕВЛ.681817.053
23 ТЭН-140В13/4Р220 1,01 10 ТУ 16–90 ИЕВЛ.681817.053
24 ТЭН-170В13/5П220 1,20 5 ТУ 16–90 ИЕВЛ.681817.053
25 ТЭН-170В13/5Р220 1,38 4 ТУ 16–90 ИЕВЛ.681817.053
26 ТЭН-170В13/5П220 1,22 7 ТУ 16–90 ИЕВЛ.681817.053
27 ТЭН-170В13/6,3П220 1,22 7 ТУ 16–90 ИЕВЛ.681817.053
28 ТЭН-200В13/2,5П220 1,38 7 ТУ 16–90 ИЕВЛ.681817.053
29 ТЭН-200В13/6,3П220 1,39 5 ТУ 16–90 ИЕВЛ.681817.053
30 ТЭН-240В13/IП220 1,62 7 ТУ 16–90 ИЕВЛ.681817.053
31 ТЭН-240 В13/IП220 1,62 7 ТУ 16–90 ИЕВЛ.681817.053
32 ТЭН-240В13/IР220 2,23 7 ТУ 16–90 ИЕВЛ.681817.053
33 ТЭН-60Б8,5/1,25Р220 0,14 3 ТУ 16-681.040–84
34 ТЭН-80Б8,5/1,6П220 0,19 3 ТУ 16-681.040–84
35 ТЭН-85Б8,5/2П220 0,21 3 ТУ 16-681.040–84
ТЭНы для нагрева пищевых жиров и минеральных масел
1 ТЭН-100Б13/IИ220 0,73 7 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН-140Б13/1,25И220 0,97 7 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-170Б16/2И220 0,60 7 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-200В13/1,6И220 1,36 7 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-200Б16/2,5И220 1,86 7 ТУ 16–90 ИЕВЛ.681817.053
6 ТЭН-240В13/2И220 1,56 7 ТУ 16–90 ИЕВЛ.681817.053
7 ТЭН-240Б16/3,15И220 2,20 7 ТУ 16–90 ИЕВЛ.681817.053
8 ТЭН-280Б16/3,5И220 2,56 7 ТУ 16–90 ИЕВЛ.681817.053
ТЭНы для нагрева металлических плит из алюминиевых сплавов
1 ТЭН-50А8,5/0,5У36 0,16 13 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН-71А8,5/0,5У220 0,21 13 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-71А8,5/0,5У220 0,21 12 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-71А8,5/0,5У36 0,21 10 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-71А8,5/0,5У36 0,21 9 ТУ 16–90 ИЕВЛ.681817.053
ТЭНы для плавления щелочей, селитры и щелочно-селитровых смесей
1 ТЭН-100Б16/IЧ380 1,1 17 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН-100Б16/IЧ380 1,1 8 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-200Ж13/1,6Ч220 1,8 3 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-200Ж13/1,6Щ380 1,8 3 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-200Ж13/1,6Ч380 1,8 3 ТУ 16–90 ИЕВЛ.681817.053
6 ТЭН-200Ж13/1,6Щ220 1,8 3 ТУ 16–90 ИЕВЛ.681817.053
7 ТЭН-200Д19/3,15Я380 3,11 1 ТУ 16-681.158–86
8 ТЭН-335И19/3,15Я220 5,5 21 ТУ 16-681.158–86
9 ТЭН-335И19/3,5Я380 5,39 21 ТУ 16-681.158–86
10 ТЭН-400И19/4Я220 6,37 21 ТУ 16-681.158–86
11 ТЭН-400И19/4Я380 6,34 21 ТУ 16-681.158–86
12 ТЭН-475И19/5Я220 7,42 21 ТУ 16-681.158–86
13 ТЭН-475И19/5Я380 7,39 21 ТУ 16-681.158–86
14 ТЭН-475И19/5Я380 7,39 21 ТУ 16-681.158–86
15 ТЭН-630И19/8Я220 9,7 21 ТУ 16-681.158–86
16 ТЭН-630И19/8Я380 9,6 21 ТУ 16-681.158–86
17 ТЭН-630И19/10Я380 9,7 19 ТУ 16-681.158–86
18 ТЭН-630В16/8Ч220 5,7 24 ТУ 16–90 ИЕВЛ.681817.053
ТЭНы для легкоплавких металлов и сплавов, литейных форм и пресс-форм
1 ТЭН-85Г13/0,63Ф110 0,56 22 ТУ 16–90 ИЕВЛ.681817.053
2 ТЭН-240Е16/2,5Ф220 2,16 23 исп. 2 ТУ 16–90 ИЕВЛ.681817.053
3 ТЭН-240Ж16/2,5Ф220 2,24 23 исп. 1 ТУ 16–90 ИЕВЛ.681817.053
4 ТЭН-240Ж16/2,5Ф220 2,24 13 ТУ 16–90 ИЕВЛ.681817.053
5 ТЭН-120А8,5/1,25Л220 0,33 12 ТУ 16-681.040–84
ТЭНы в титановой оболочке
1 ТЭН-100В10/1,6Ц220 0,32 7 ТУ 16–88 ИЕВЛ.681818.057
2 ТЭН-170В10/3,5Ц220 0,54 6 ТУ 16–88 ИЕВЛ.681818.057
3 ТЭН-200Е10/1,6Ц220 0,63 7 ТУ 16–88 ИЕВЛ.681818.057
4 ТЭН-200Е10/3,15Ц220 0,63 7 ТУ 16–88 ИЕВЛ.681818.057

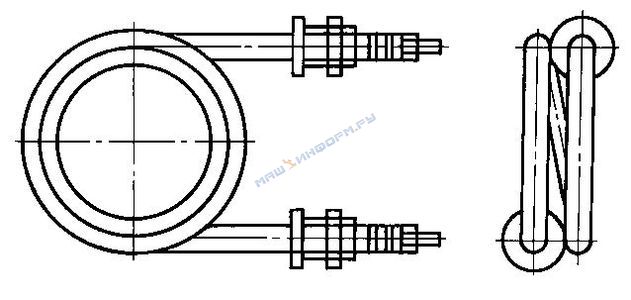

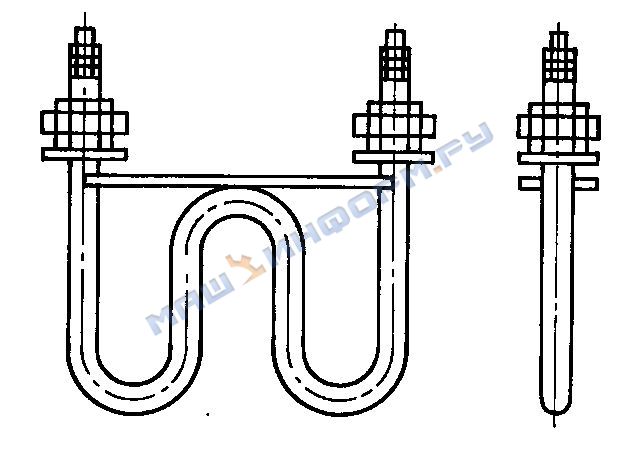

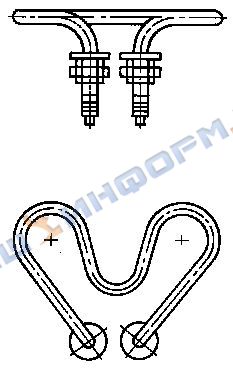

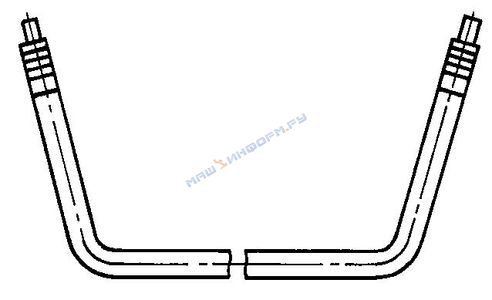

ОСНОВНЫЕ КОНФИГУРАЦИИ ТЭНов


Гарантийный срок ТЭНов - 12 мес со дня ввода в эксплуатацию.

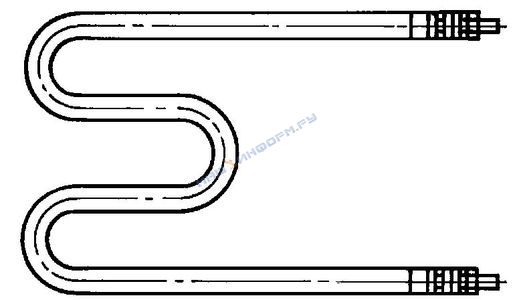

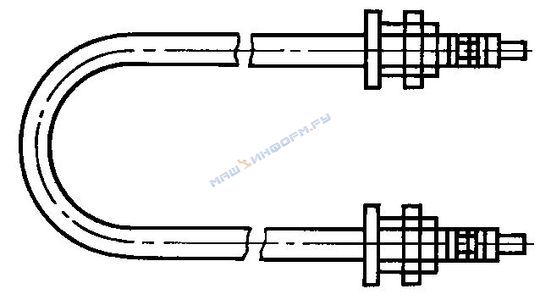

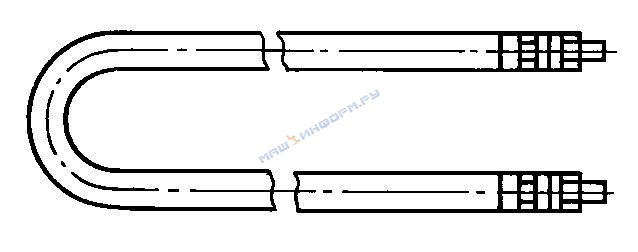

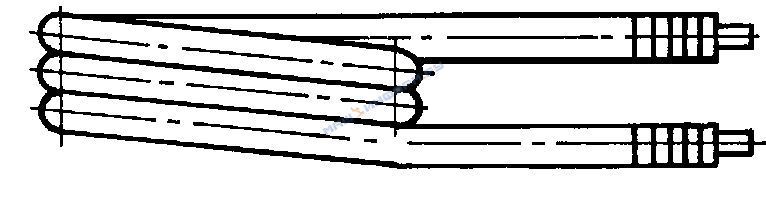

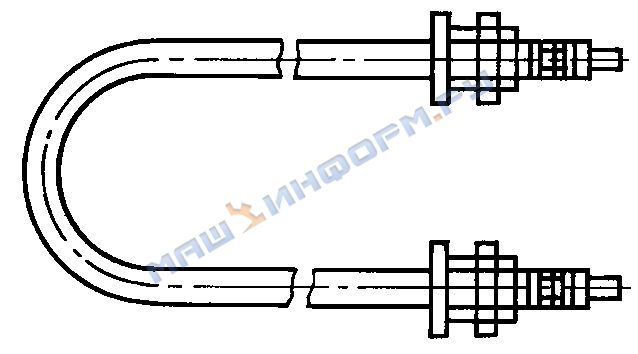

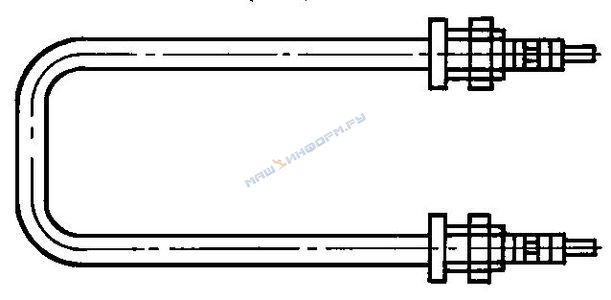

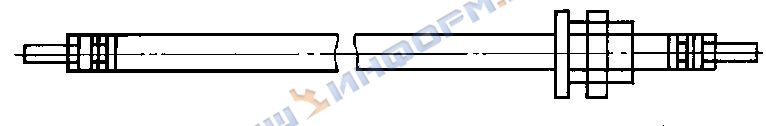

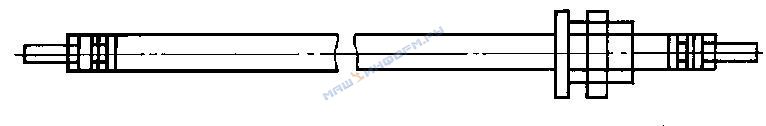

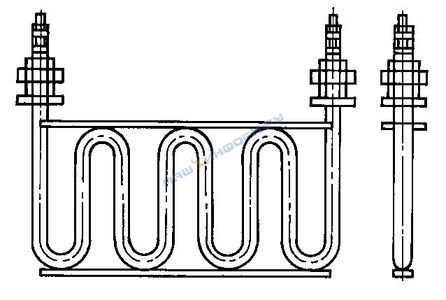

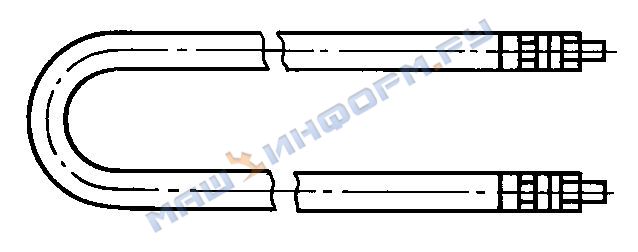

ТЭНы двухконцевые круглые (рис. 1) представляют собой корпус, выполненный из различных материалов (углеродистой или нержавеющей стали, алюминия, меди, латуни, титана), внутри которого находится спираль из проволоки высокого удельного сопротивления. Концы спирали соединены с контактными стержнями. Свободное пространство внутри оболочки заполнено периклазовым порошком, имеющим значительный коэффициент теплопроводности.

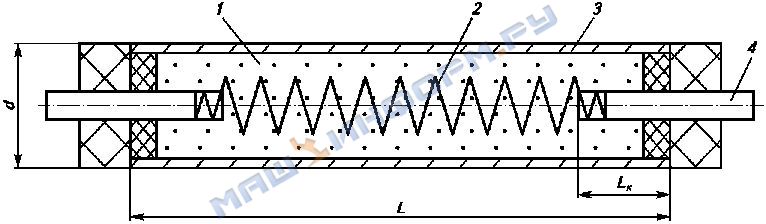

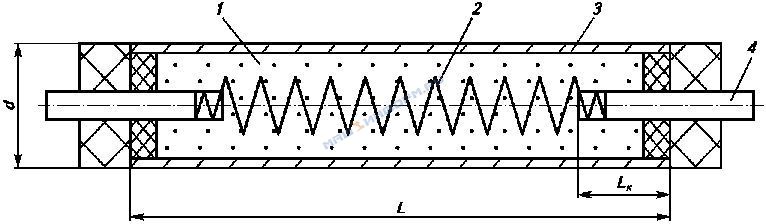

Типовая конструкция трубчатого электронагревателя
1 - периклазовый порошок;
2 - спираль; 3 - корпус;
4 - контактный вывод;
L - развернутая длина ТЭНа на оболочке;
Lк - длина контактногостержня в заделке;
d - номинальный диаметр ТЭНа

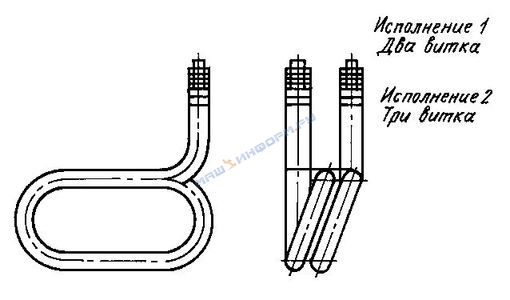

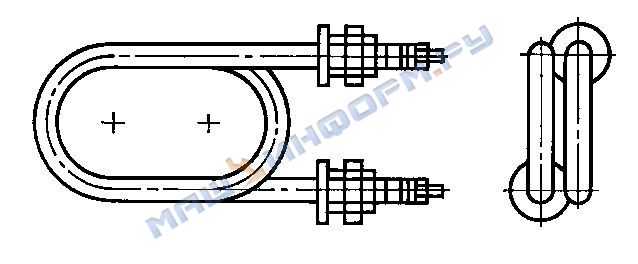

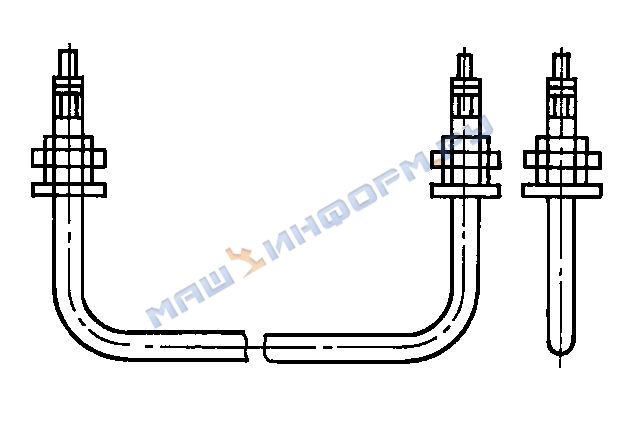

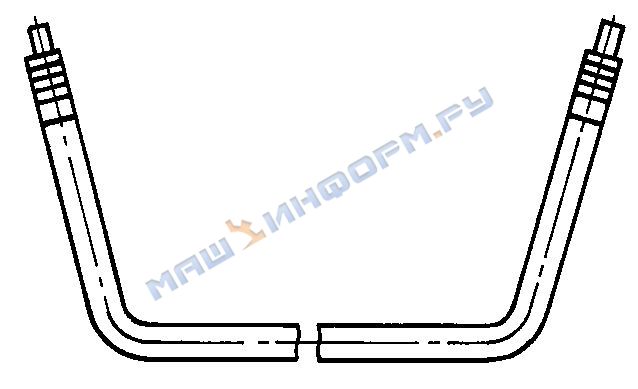

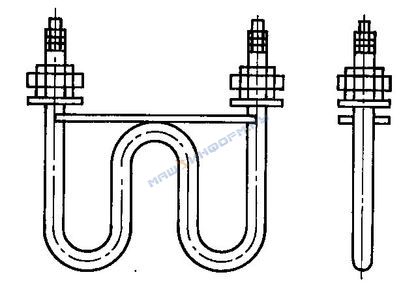

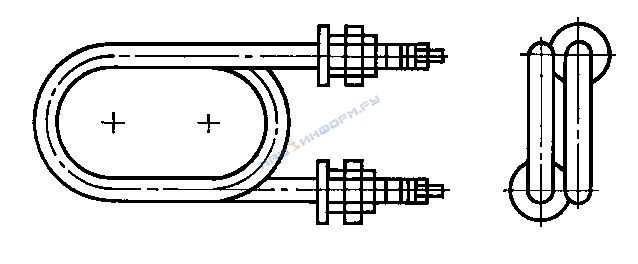

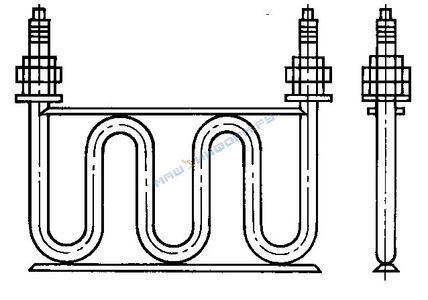

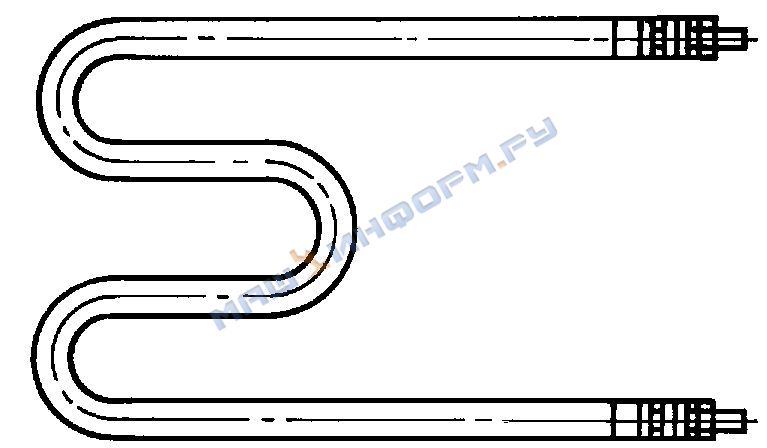

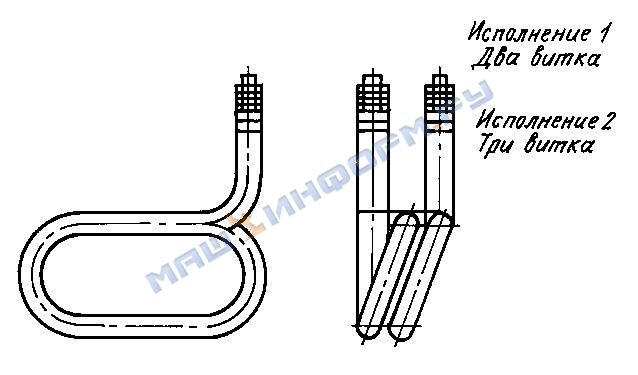

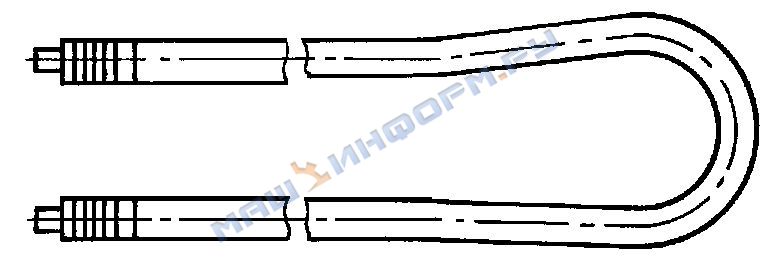

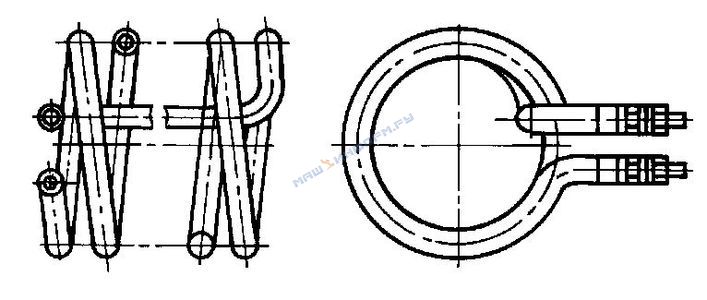

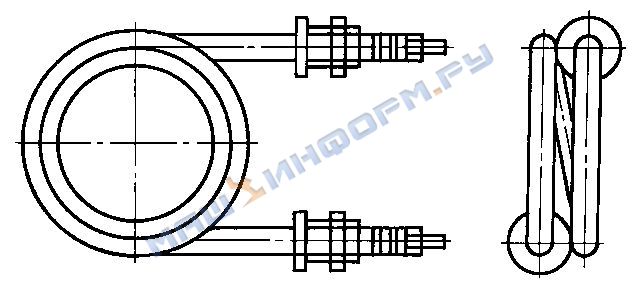

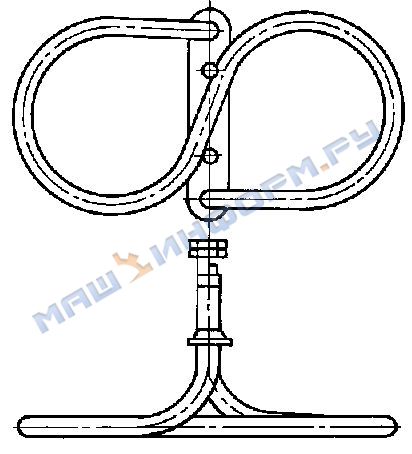

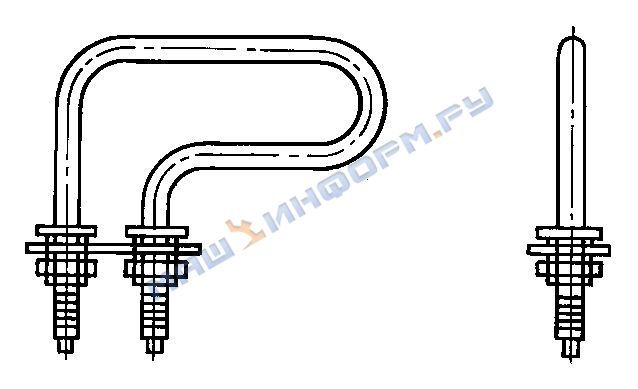

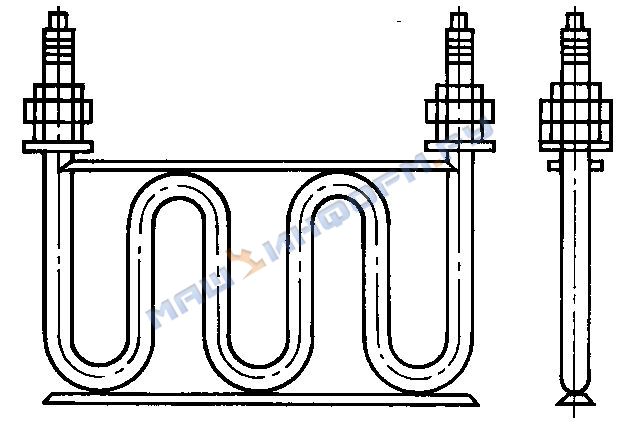

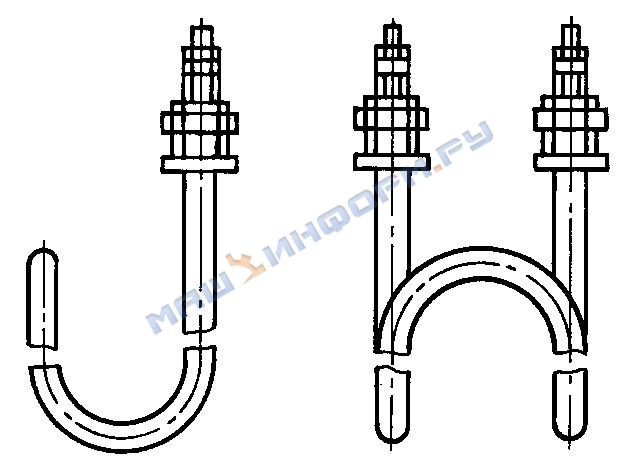

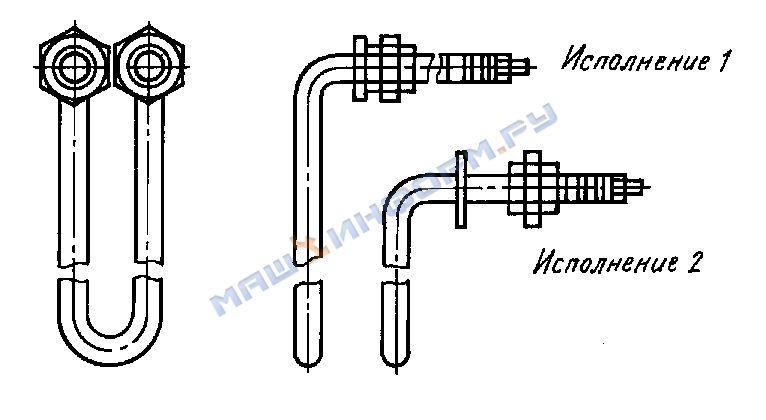

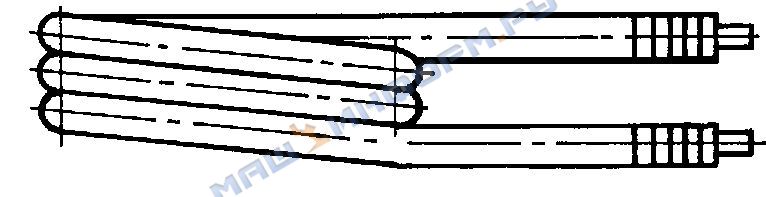

ТЭНы изготовляются различной конфигурации.

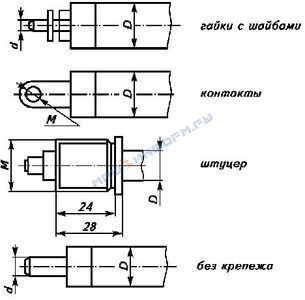

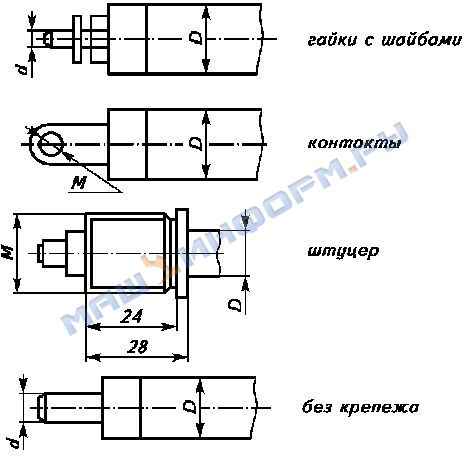

Способы крепления нагревателей в комплектуемых установках представлены на рис. 2.

Таблица к рис. 2

D, мм d, мм
13 М4
13
16		 М5



D М
10 М5
13
16
19		 ? 5,5



D М
19
16		 М24 ? 1,5
13 М22 ? 1,5
9
10		 М16 ? 1,5
7,4 М14 ? 1,5



D d
7,4 2,5-2,0
8,5 2,5-2,0
10 2,5
13 4,0; 5,0
16 5,0
19 5,0




Основные габаритные и установочные размеры крепежной арматуры

В комплект поставки входят: трубчатый электронагреватель; шайбы - 6 шт.; гайки - 4 шт.; паспорт на партию ТЭНов, поставляемых в общей упаковке.
