Трубчатые электронагреватели (ТЭНы) (двухконцевые, оребренные, патронного типа)
Общие сведения
Трубчатые электронагреватели (ТЭНы) предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения, путем преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных и бытовых устройствах.
Структура условного обозначения
ТЭН 100Х 13/2,0 V220 УХЛ4:
ТЭН - двухконцевой трубчатый электронагреватель;
100 - развернутая длина ТЭНа по оболочке, см;
Х - обозначение длины контактного стержня в заделке, мм;
13 - номинальный диаметр, мм;
2,0 - номинальная мощность, кВт;
V - материал оболочки и нагреваемая среда ТЭНа по ГОСТ
13268-88;
220 - номинальное напряжение, кВ;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69. ТЭНП 30.16.0,8/220 УХЛ4:
ТЭНП - трубчатый электронагреватель патронного типа;
30 - развернутая длина ТЭНа по оболочке, см;
16 - номинальный диаметр, мм;
0,8 - номинальная мощность, кВт;
220 - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Для маркировки оребренных ТЭНов не существует общепринятой системы. Обычнопосле марки ТЭНа добавляют слово "оребренный" и указывают зону оребрения.
Условия эксплуатации
Высота над уровнем моря любая.
Температура окружающего воздуха любая.
Относительная влажность воздуха любая.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
ТЭНы в составе комплектующего изделия должны иметь класс защиты не ниже 01.
ТЭНы соответствуют требованиям ТУ 400-1-810-41-89; ТУ 400-1-810-42-89 и ГОСТ 13268-88.
Удельные поверхностные мощности в зависимости от условий эксплуатации и материала изготовления оболочки для двухконцевых и патронных ТЭНов представлены в таблице.
Таблица к рис. 1, 2
| Типоисполнение | Размеры, мм | Номер рисунка | |||
| А | В | С | G | ||
| ТЭН 100В 10/1,6U220 | 515 | 456 | 46 | – | 1 |
| ТЭН 170В 10/3,15U220 | 673 | 614 | 46 | 71 | 2 |
| ТЭН 200Е 10/1,6U220 | 1015 | 956 | 46 | 1 | 1 |
| ТЭН 200Е 10/3,15U220 | 1015 | 956 | 46 | – | 1 |
ТУ 400-1-810-41-89;ТУ 400-1-810-42-89;ГОСТ 13268-88
Основные технические параметры и размеры ТЭНов
Мощность, кВт - 0,2; 0,25; 0,3; 0,32; 0,4; 0,5; 0,63; 0,8; 1,0; 1,25; 1,5; 1,6; 2,0; 2,5; 3,0; 3,15; 3,5; 4,0; 4,5; 5,0; 6,3; 8,0; 10
Напряжение, В - 12; 24; 36; 42; 48; 60; 127; 220; 380
Диаметр, мм: двухконцевых (рис. 1) - 6,5; 7,4; 8; 8,5; 10; 13; 16; 18,5
оребренных (рис. 2) - 13; 16
патронного типа (рис. 3) - 8; 8,5; 10; 12; 13; 14; 15; 16; 18; 20
Развернутая длина, мм: двухконцевых - 250; 300; 320; 400; 500; 560; 600; 750; 850; 1000; 1200; 1400; 1700; 2000; 2400; 2800; 3350; 4750; 5600
оребренных - 300-5600
патронного типа - 60-2000
Длина контактных стержней в заделке, мм - 40; 65; 100; 125; 160; 250; 400; 630

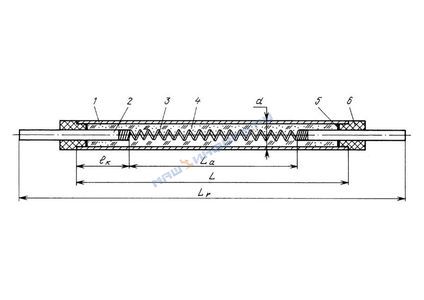

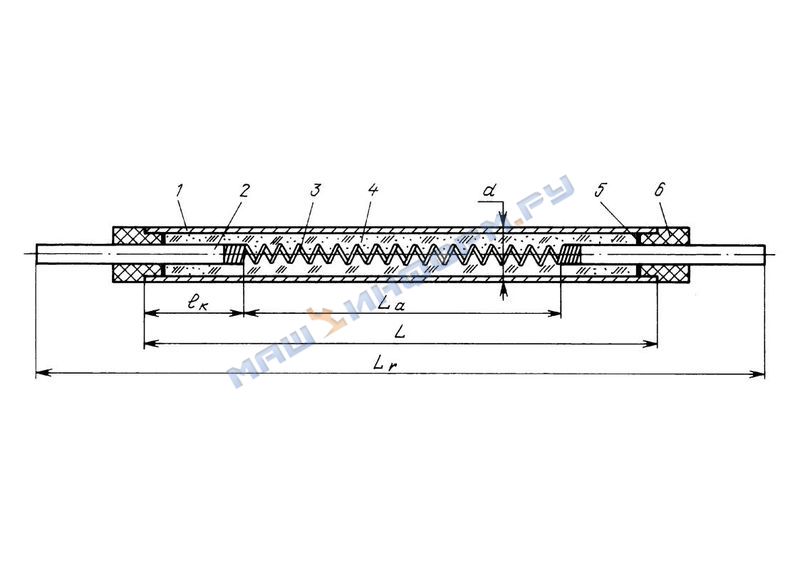

Типовая конструкция и габаритные размеры двухконцевого ТЭНа:
1 - металлическая оболочка;
2 - контактный стержень;
3 - нагревательный элемент;
4 - наполнитель;
5 - герметик;
6 - изолятор;
L - развернутая длина ТЭНа;
d - диаметр ТЭНа;
Lа - активная длина ТЭНа;
lк - длина контактного стержня в заделке;
Lr - полная длина ТЭНа (габарит)

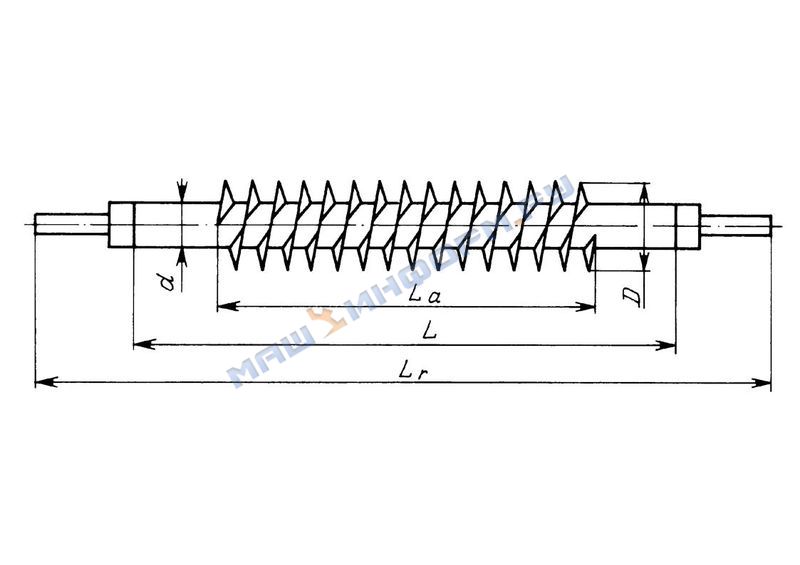

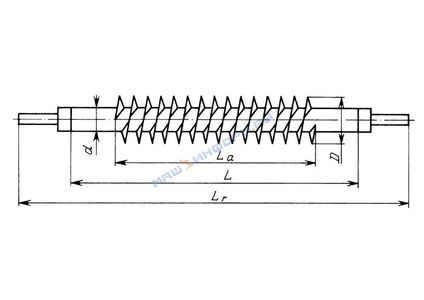

Общий вид и габаритные размеры оребренного ТЭНа:
Lа - активная длина ТЭНа;
L - развернутая длина ТЭНа;
Lr - полная д лина ТЭНа ( габарит);
D - диаметр оребрения;
d - диаметр ТЭНа

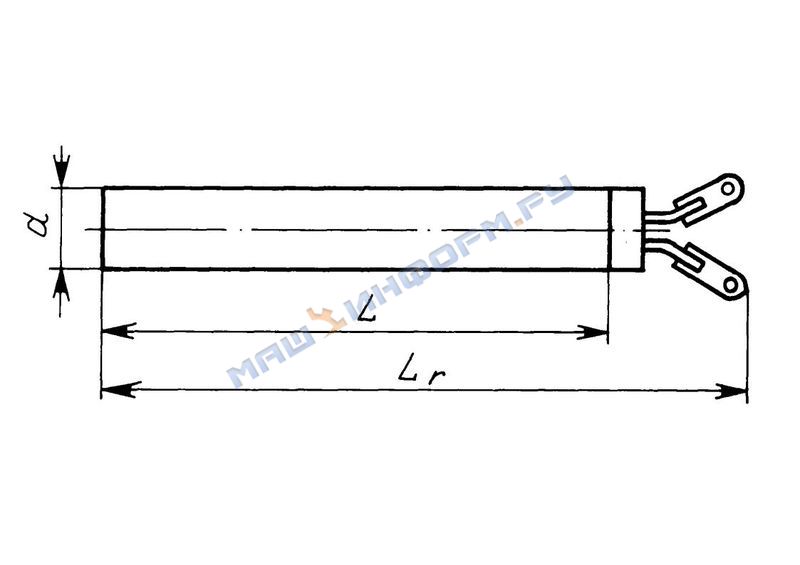

Общий вид и габаритные размеры патронного ТЭНа:
d - диаметр ТЭНа;
L - развернутая длина ТЭНа;
Lr - полная длина ТЭНа (габарит)
Гарантийный срок эксплуатации - 12 мес со дня продажи.
ТЭН состоит из тонкостенной металлической оболочки, выполненной из трубы соответствующего диаметра, внутри которой размещена спираль из проволоки высокого удельного электрического сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами, в виде резьбовых соединений.
Между торцом трубы и контактным устройством установлен изолятор.
Свободное пространство внутри оболочки заполнено наполнителем, обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. Как правило, в качестве наполнителя применяется периклаз (кристаллическая окись магния).
Торцы ТЭНа заполняются влагозащитным термостойким лаком (герметиком), снижающим влияние внешней среды на электроизоляционные свойства наполнителя в процессе хранения и эксплуатации.
Принцип действия ТЭНа основан на выделении тепла при прохождении электрического тока через спираль из проволоки высокого омического сопротивления. При этом тепловой поток проходит от спирали через периклаз (или керамику - для ТЭНов патронного типа) на оболочку ТЭНа и далее к нагреваемой среде.
По назначению и способности работать в различных средах ТЭНы отличаются большим разнообразием: рабочая температура их поверхности колеблется от нескольких десятков градусов (при нагреве воды и других жидких сред) до 750°С (при нагреве газовых сред), а специальные исполнения ТЭНов допускают их применение и при более высоких температурах.
В зависимости от материала оболочки (алюминий, медь, углеродистые и нержавеющие стали) и наличия специальных покрытий оболочки ТЭНы способны работать в самых разнообразных средах, включая агрессивные, в том числе растворы щелочей, кислот и т.д.
Для различных условий работы (рабочей температуры, агрессивности среды и пр.) и назначения ресурс ТЭНов меняется от 3 до 20 и более тысяч часов.
Изготовляются двухконцевые ТЭНы длиной до 6 м, мощностью до 28 кВт, диаметром от 0,5 до 20 мм; ТЭНы патронного типа диаметром от 5 до 20 мм, длиной до 2 м; оребренные ТЭНы; ТЭНы плоского сечения.
У нагревательных элементов особо точного исполнения допуск на диаметр минус 0,10 мм.
По конфигурации, конструкционному исполнению и назначению ТЭНы отличаются большим многообразием - более тысячи типоразмеров. Столь большое разнообразие определяется широким диапазоном их параметров: по напряжению от 12 до 660 В; по мощности - от десятков ватт до десятков киловатт, по длине - от нескольких сантиметров до 6 м (возможно до 12 м). По конфигурации ТЭНы выпускаются как прямые, так и сложных форм (от U-образных до десятков гибов в разных плоскостях).
ТЭНы разделяют на следующие виды: двухконцевые круглого сечения с контактными выводами, расположенными с двух сторон ТЭНа; круглого сечения с контактными выводами, расположенными по одну сторону ТЭНа (патронного типа).
Существуют различные исполнения нагревательных элементов: оребренные; плоского сечения; в виде состоящих из двух или более ТЭНов, концы которых закреплены на общем фланце, а контактные выводы электрически соединены в одно нагревательное устройство мощностью до нескольких сотен киловатт.
Также возможно изготовление ТЭНов любой геометрической формы по эскизу потребителя (минимальный радиус гиба 20 мм); производство ТЭНов нестандартных диаметров из ряда вышеуказанных (например Ж 7;
Ж 9; Ж 17); придание сечению ТЭНа плоской формы.
Для увеличения максимально допустимой мощности ТЭНа в 1,5-2,5 раза на элемент специальным способом укрепляется металлическая лента.
У ТЭНов патронного типа контактные выводы находятся с одной стороны. При специальных условиях крепления элементов, например в пресс-формах, возможно изготовление патронных нагревательных элементов особо точного диаметра с допуском минус 0,05 мм.
По желанию заказчика ТЭНы могут изготовляться любой конфигурации с любыми элементами крепления (фланцы, штуцера, планка и т.п.) и контактными устройствами (токоподводами).
В комплект поставки входят: ТЭНы и технический паспорт на каждый тип с указанием гарантийного срока.
