Трубчатые электронагреватели оребренные (ТЭНР)
Общие сведения
Электронагреватели трубчатые оребренные (ТЭНР) предназначены для нагрева неподвижных (S) и движущихся со скоростью не менее 6 м/с воздушных сред.
Структура условного обозначения
ТЭНР 65 Х13/2,0 0 220 УХЛ4:
ТЭНР - трубчатый электронагреватель оребренный;
65 - развернутая длина ТЭНа, см;
Х - длина контактного стержня в заделке, мм;
13 - диаметр ТЭНа, мм;
2,0 - номинальная мощность, кВт;
0 - нагреваемая среда - воздух;
220 - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по
ГОСТ15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха любая.
Относительная влажность воздуха любая.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Степень защиты от прикосновения к токоведущим частям IР00 по ГОСТ 14254-96.
Эксплуатировать ТЭНР можно только в той среде, для которой они предназначены. Активная часть ТЭНа должна полностью находиться в рабочей среде, при этом концы ТЭНа должны выходить из рабочей среды на 15-30 мм для стержня А и 15-50 мм для контактного стержня В от торца корпуса. При эксплуатации температура на корпусе ТЭНа не должна превышать 450°С.
Трубчатые электронагреватели соответствуют требованиям ИВБЕ.681815.080 ТУ.
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электронагревателей | ||||||||
| ТЭНР-32 | ТЭНР-45 | ТЭНР-60 | ТЭНР-80 | ТЭНР-85 | ТЭНР-100 | ТЭНР-125 | ТЭНР-140 | ТЭНР-170 | |
| Мощность, кВт, при напряжении, В: | 0,5 0,63 0,8 0,8 | 0,5 0,8 2,5 2,5 | 1,0 0,8 2,5 2,5 | 1,0 1,25 2,0 2,5 | 1,25 1,6 2,0 2,5 | 1,25 1,6 2,5 2,5 | 1,25 1,6 2,5 3,15 | 1,6 2,0 3,15 3,15 | 1,6 2,0 3,15 4,0 |
| Номинальный диаметр ТЭНа, мм | 13 | ||||||||
| Обогреваемая среда (Р) | Вода и растворы | ||||||||
Гарантийный срок - 2 года с момента ввода трубчатого электронагревателя (ТЭНР) в эксплуатацию, но не менее 5000 ч.
Электронагреватель (рисунок) представляет собой металлическую трубку 1, внутри которой в наполнитель запрессована спираль из проволоки высокого омического сопротивления, прикрепленная к контактным стержням. Торцы электронагревателя загерметизированы герметиком и снабжены изоляционными втулками и контактным устройством. Поверхность электронагревателя оребрена лентой.

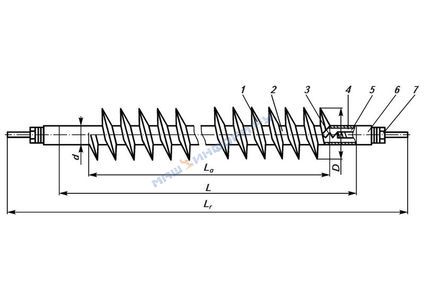

Типовая конструкция трубчатого электронагревателя:
1 - лента;
2 - корпус;
3 - спираль;
4 - контактный стержень;
5 - наполнитель;
6 - изоляционная втулка;
7 - контактное устройство;
L - развернутая длина ТЭНР;
Lа - активная длина ТЭНР;
Lr - полная длина ТЭНР (габарит);
D - диаметр оребрения;
d - диаметр ТЭНР
Принцип действия трубчатого электронагревателя основан на выделении тепла при прохождении электрического тока через проволоку высокого омического сопротивления. При этом тепловой поток проходит от спирали через периклаз на оболочку ТЭНа и далее к нагреваемой среде.
В комплект поставки входят: ТЭНР, паспорт.
