Тепловентилятор "СИРОККО"
Общие сведения
Тепловентилятор "Сирокко" предназначен для обогрева в холодный сезон различных площадей хозяйственных, производственных, а также нежилых помещений и защиты их от проникновения холодного воздуха, преимущественно для создания тепловых завес, сушки различных материалов, стен зданий при строительстве и капитальном ремонте. "Сирокко"-Х:
"Сирокко" - символическое название;
Х - максимальная производительность, м3/ч.
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ3 по ГОСТ 15150-69.
При работе тепловентилятора корпус должен быть заземлен.
Минимальное расстояние изделия от легковоспламеняющихся материалов не менее 0,5 м.
При эксплуатации тепловентилятора следует руководствоваться действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей" (ПТЭ и ПТБ).
Тепловентилятор "Сирокко" соответствует требованиям ТУ КШСМ.632433.001 ТУ.
Нормативно-технический документ
ТУ КШСМ.632433.001 ТУ
Технические характеристики
Технические данные тепловентилятора приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для вентиляторов типа: | |||
| "Сирокко"-500 | "Сирокко"-1000 | "Сирокко"-1500 | "Сирокко"-2000 | |
| Номинальное напряжение, В | 380 | |||
| Максимальная мощность, кВт | 3 | 6 | 9 | 15 |
| Потребляемый ток, А | 6 | 10 | 14 | 23 |
| Частота тока, Гц | 50 | |||
| Род тока | Переменный | |||
| Максимальная производительность, м3/ч | 500 | 1000 | 1500 | 2000 |
| Максимальная температура воздуха на выходе, ° С, при температуре окружающей среды 20 ° С | 80 | |||
| Материал спиралей ТЭНов | Х15Н60 | |||
| Габаритные размеры, мм | 600 ? 380 ? 500 | |||
| Масса, кг | 10 | 12 | ||
Гарантийный срок эксплуатации - 6 мес со дня продажи тепловентилятора.
Сертификат № РОСС RU МЕ22 В000117 от 16.03.00.
Корпус двигателя тепловентилятора "Сирокко" перфорированный, цилиндрической формы, выполнен из металла, сверху имеет ручку для переноса изделия. С торцов на корпус устанавливаются металлические сетчатые крышки. Дно цилиндрического корпуса двигателя устанавливается на металлический корпус блока управления, имеющего прямоугольную форму, к которому с помощью стяжного болта и гайки крепится металлический каркас с четырьмя ножками, каждая из которых имеет заглушку. Регулировкой гайки относительно болта достигается изменение положения раструба вентилятора в вертикальной плоскости, что позволяет создавать направленность воздушного потока. На панели корпуса блока управления расположены выключатель с подсветкой и рычажки автоматов защиты спиралей ТЭНов.
Общий вид, габаритные и установочные размеры тепловентилятора "Сирокко" приведены на рис. 1, электрическая принципиальная схема - на рис. 2.
Общий вид, габаритные и установочные размеры тепловентилятора "Сирокко":
1 - заглушка;
2 - ножка;
3 - сетчатая крышка;
4 - ручка;
5 - корпус двигателя;
6 - блок управления;
7 - панель

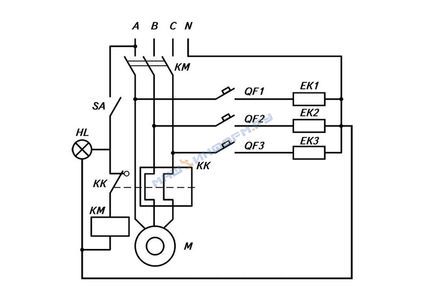

Электрическая принципиальная схема тепловентилятора "Сирокко":
М - электродвигатель;
ЕК1...ЕК3 - нагревательные спирали;
QF1...QF3 - автоматические выключатели;
КМ - магнитный пускатель;
КК - электротепловое реле;
SA - выключатель с подсветкой;
HL - лампа
Пуск тепловентилятора осуществляется переводом рычажка выключателя в положение I. После пуска электродвигателя необходимо убедиться в правильности движения воздушного потока. Воздух должен обдувать спирали и выходить через решетку корпуса нагревателя. Дальнейшее включение тепловентилятора "Сирокко" осуществляется последовательным включением рычажков автоматов защиты каждой спирали, регулируя тем самым мощность установки, нагрев воздуха и ее производительность. При полностью включенных спиралях установка работает в режиме вентилятора с минимальным потреблением мощности. При накаливании спирали тепловентилятора до свечения, во избежание выхода из строя установки необходимо:
отключить установку от сети;
проверить схему на наличие КЗ между витками спиралей;
устранить КЗ.
Температура воздуха на выходе 96-100°С, температура корпуса на выходе не более 30°С, что достигается особенностью размещения нагревательных спиралей.
В рабочем режиме спирали не набирают температуру свечения.
В комплект поставки входят: тепловентилятор и паспорт.
