Шкаф лесосушильный
Общие сведения
Шкаф лесосушильный предназначен для сушки пиломатериалов хвойных и лиственных пород независимо от их начальной влажности. Номинальные значения климатических факторов, установленные ГОСТ 15150-69 для изделий климатического исполнения УХЛ категории размещения 4.
Камера обслуживается одним человеком и пригодна для эксплуатации на открытой площадке.
Технические характеристики
Тип сушки - Принудительно конвективный с электрическим нагревом воздуха Полезный объем, м3 - 6,5 Потребляемая мощность, кВт: режим 1 - 20 режим 2 - 40 Интервал регулирования температуры, °С - 20-100 Объем пиломатериалов, подвергающихся сушке, м3 - 10 Количество трубчатых электронагревателей ТЭН 120 А 13/1,5 О 220, шт. - 27
Гарантийный срок эксплуатации - 1 год со дня ввода лесосушильного шкафа в эксплуатацию.
Конструкция и принцип действия
Камера шкафа (рис. 1) представляет собой стандартный шестиметровый контейнер, тепло-изолированный и обшитый изнутри оцинкованной сталью. Контейнер оборудован теплоизолированными воздуховодами, калорифером, вентилятором и блоком управления.

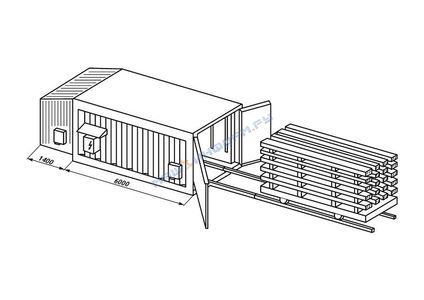

Общий вид и габаритные размеры лесосушильного шкафа
Сушка пиломатериалов (рис. 2) осуществляется горячим воздухом, продуваемым поперек штабеля, размещенного на загрузочной тележке.

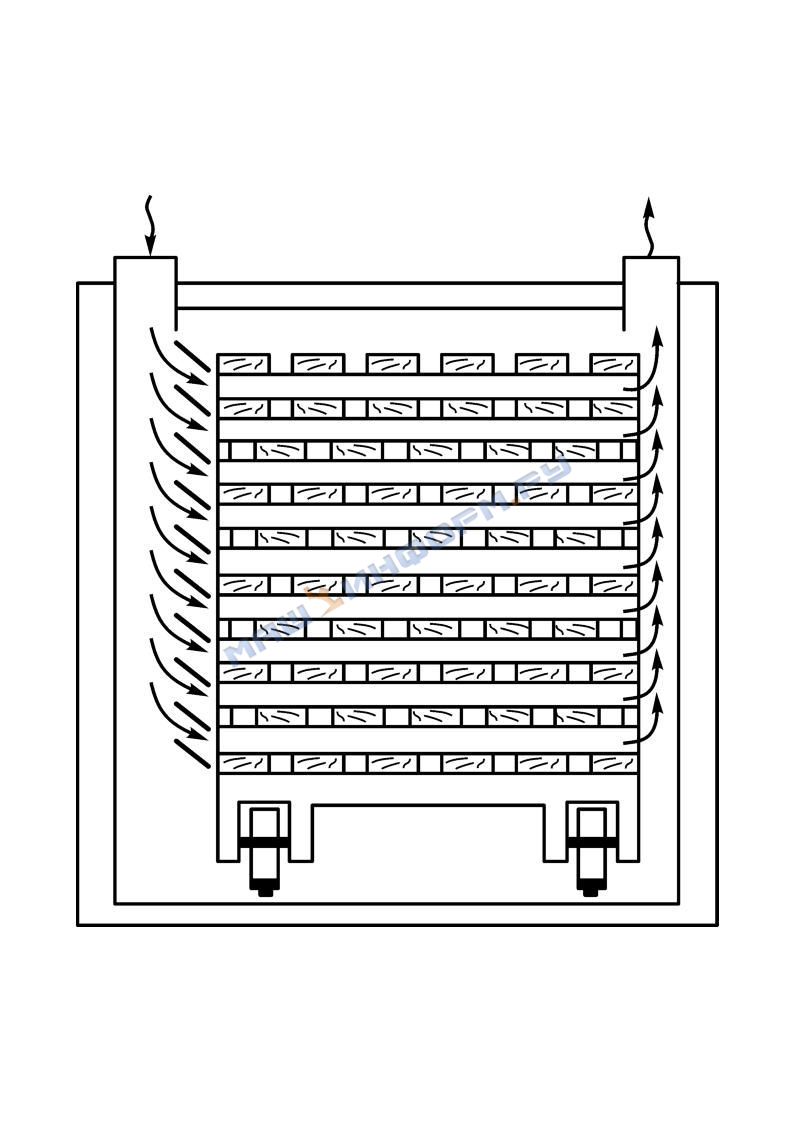

Общий вид сушки пиломатериалов лесосушильной камеры
Камера транспортабельна на автомобильном полуприцепе. При необходимости, для транспортирования, все внешнее оборудование может быть демонтировано.
Блок управления представляет собой щиток, на боковой стороне которого размещена панель с органами управления и индикации: три световых индикатора наличия питания; световой индикатор работы вентилятора; два световых индикатора работы калорифера в режиме 15 и 30 кВт; переключатель режимов индикации температуры; рукоятка потенциометра установки температуры; переключатель режимов работы;
цифровое табло температуры; цифровое табло влажности; переключатель сухого и мокрого термометров.
Конструкцией блока управления предусмотрены: плавная установка и автоматическое поддержание температуры в интервале 20-80°С;
возможность регулирования интенсивности сушки (кроме периода разогрева) переключением калорифера на половинную мощность (с 30 на 15 кВт); контроль влажности воздуха в камере.
Процесс сушки осуществляется чередующейся сменой режимов - нагрева и вентиляции (замены воздуха).
При работе в режиме нагрева верхнее воздухозаборное и нижние выхлопные окна закрыты. При этом камера, работая в замкнутом цикле движения воздуха, прогревает внутренний объем до заданной температуры и в дальнейшем автоматически поддерживает ее.
В режиме вентиляции верхнее воздухозаборное и нижние окна открыты. При этом происходит замена и выброс влажного воздуха наружу.
Формировать штабель следует по габаритам тележки высотой над ней 1,78-1,82 м.
Штабель должен состоять из пиломатериалов одной породы и толщины, очищенных от коры и уложенных с промежутками (шпациями).
Общая ширина шпаций от ширины штабеля должна составлять: для обрезных досок 30%; для необрезных 60%.
Необрезные доски укладываются комлями в разные стороны.
При укладке досок разной ширины узкие размещают в середине, широкие - по краям.
Доски разные по длине укладываются вразбежку, при этом длинные по краям, короткие в середине.
Горизонтальные ряды пиломатериалов разделяются прокладками, высота которых в одном ряду должна быть одинаковой и равняться 0,5-1 толщины доски.
Рекомендуемое количество прокладок: 5-6 шт. при толщине досок 50 мм и более; 8-10 шт. при толщине досок до 40 мм.
По высоте штабеля прокладки устанавливаются одна над другой, крайние на расстоянии 25-50 мм от торцов, без выступания за габариты штабеля.
Перед загрузкой штабеля необходимо убедиться в отсутствии влаги в камере, а после установки тележки удостовериться в отсутствии каналов и проемов, способствующих свободному проходу воздуха мимо штабеля.
Свободное пространство должно быть перекрыто щитами, экранами и т.п., особенно при сушке малого количества древесины и неполных габаритах штабеля.
Режимы работы камеры сушки древесины приведены в таблице.
Таблица
| Тип древесины | Толщина доски, мм | Этап сушки | Длительность сушки, ч | Срок замены воздуха камеры, ч | Длительность замены воздуха в камере, мин | Температура воздуха в камере, ° С |
| Дуб | 10 | I | 30–60 | 4 | 10 | 50±5 |
| II | 200–230 | 24 | 20 | 60±5 | ||
| 20 | I | 48–70 | 3–4 | 15 | 50±5 | |
| II | 80–100 | 10–15 | 20 | 60±5 | ||
| III | 180–240 | 24 | 20 | 80±5 | ||
| 40 | I | 60–95 | 2–3 | 20 | 50±5 | |
| II | 120–180 | 8–10 | 20 | 60±5 | ||
| III | 200–250 | 20–24 | 30 | 80±5 | ||
| Сосна | 10 | I | 10–20 | 2–3 | 10 | 60±5 |
| II | 50–55 | 24 | 20 | 80±5 | ||
| 20 | I | 20–35 | 3–4 | 10 | 60±5 | |
| II | 60–85 | 24 | 20 | 80±5 | ||
| 40 | I | 40–60 | 2–3 | 15 | 60±5 | |
| II | 80–110 | 24 | 20 | 80±5 |
Влажность определяется по показаниям "сухого" и "мокрого" термометров.
В комплект поставки входят: лесосушильная камера, подштабельная тележка, наружная рельсовая колея, съемная рельсовая колея, паспорт.
