Электрорадиатор ЭРМПТ-0,5/220(п) "ЛУЧ"
Общие сведения
Электрорадиатор типа ЭРМПТ-0,5/220(п) "Луч" предназначен для дополнительного отопления жилых и бытовых помещений.
Структура условного обозначения
ЭРМПТ-0,5/220(п) "Луч":
ЭРМ - электрорадиатор с масляным теплоносителем;
П - напольный;
Т - с терморегулятором;
0,5 - номинальная мощность, кВт;
220 - номинальное напряжение, В;
(п) - панельного типа;
"Луч" - символическое название.
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69.
Степень защиты электрорадиатора IР00 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ Р МЭК 60335-2-30-99.
Электрорадиатор соответствует требованиям ГОСТ 16617-80. ГОСТ 16617-80;РОСС RU АЮ89 Б00021
Технические характеристики
Номинальное напряжение, В - 220 Частота тока, Гц - 50 Номинальная мощность, кВт - 0,5 Масса, кг, не более - 7,5 Габаритные размеры, мм - 590x160x526
В качестве жидкого теплоносителя используется индустриальное масло серии ИЛС-10 ТУ 38-101194-88 объемом 2,4 л.
Гарантийный срок эксплуатации - 1 год со дня продажи электрорадиатора.
Сертификат соответствия № РОСС RU АЮ89 Б00021 от 27.07.00.
Конструкция и принцип действия
Электрорадиатор (рис. 1) состоит из герметичного корпуса, заполненного минеральным маслом. В нижней части корпуса находится трубчатый электронагревательный элемент. С торца корпуса крепится панель ручки для переноса прибора, внутри которой вмонтированы термовыключатель с самовозвратом и выключатель со встроенной лампочкой. Электрорадиатор укомплектован терморегулятором ТР-22, который используется в качестве термовыключателя. Выключатель служит для включения и отключения электронагревательного элемента. Для передвижения электрорадиатора по полу ножки снабжены роликами. Присоединение электрорадиатора к сети осуществляется с помощью шнура с вилкой. При постоянно включенном нагревательном элементе и при нормальной эксплуатации поверхность электрорадиатора нагревается не выше 105°С. Если ухудшается теплоотдача вследствие размещения на поверхности электрорадиатора предметов, нуждающихся в просушивании, и при этом температура поверхности начинает подниматься, то термовыключатель отключит нагревательный элемент. После остывания нагревательный элемент включается автоматически.

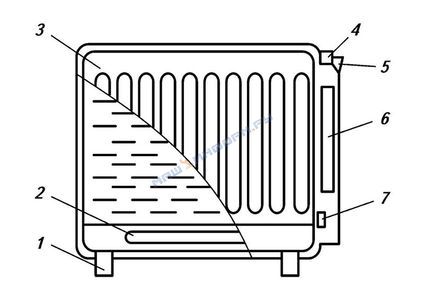

Общий вид электрорадиатора ЭРМПТ-0,5/220(п) "Луч":
1 - ножка;
2 - нагревательный элемент;
3 - корпус;
4 - сигнальная лампа;
5 - выключатель;
6 - ручка;
7 - термовыключатель
Электрическая принципиальная схема электрорадиатора приведена на рис. 2.
Электрическая принципиальная схема электрорадиатора ЭРМПТ-0,5/220(п) "Луч":
Е - электронагревательный элемент (ТЭН);
SB - выключатель;
SK - термовыключатель с самовозвратом
В комплект поставки входят: электрорадиатор; гайка (4 шт.);
ножка (2 шт.); скоба (2 шт.); пластина (2 шт.); руководство по эксплуатации; индивидуальная упаковка.
