Электрообогреватель ПЭТ-1,0-122(М)
Общие сведения
Электрообогреватель ПЭТ-1,0-122(М) предназначен для обогрева помещений различного назначения. ПЭТ-1,0-122(М):
ПЭ - печь электрообогревательная;
Т - тип электронагревателя (ТЭН);
1,0 - номинальная мощность, кВт;
122 - заводской номер предприятия-изготовителя;
М - модернизированная.
Условия эксплуатации
Климатическое исполнение и категория размещения У(ХЛ)4 по ГОСТ 15150-69.
Окружающая среда - непожароопасная в соответствии с ГОСТ 12.1.004-85.
Предельные значения вредных веществ в воздухе рабочей зоны соответствуют ГОСТ 12.1.055-88.
Степень защиты электрообогревателя IР20 по ГОСТ 14254-96.
Изделие соответствует требованиям ТУ 3468-001-08443004-97.
Нормативно-технический документ
ТУ 3468-001-08443004-97
Технические характеристики
Номинальная мощность, кВт - 1 Номинальное напряжение, В - 220 Род тока - Переменный однофазный или постоянный Тип трубчатого электронагревателя - ТЭН-С Габаритные размеры, мм: ПЭТ-1,0-122 - 750x300x170 ПЭТ-1,0-122М - 680x100x400
Гарантийный срок эксплуатации - 6 мес со дня продажи электрообогревателя.
Конструкция и принцип действия
Электрообогреватель представляет собой металлический короб, внутри которого на изоляторах крепится трубчатый нагреватель. Отличие ПЭТ-1,0-122 (рис. 1) от ПЭТ-1,0-122М (рис. 2) состоит в расположении и креплении ТЭНов внутри корпуса электрообогревателей, а также в габаритах и размещении перфорационных отверстий. Конструкция электрообогревателей позволяет устанавливать их на полу и на стене. Декоративный кожух выполняет не только защитную функцию, но и служит для улучшения теплообмена нагреваемого воздуха.

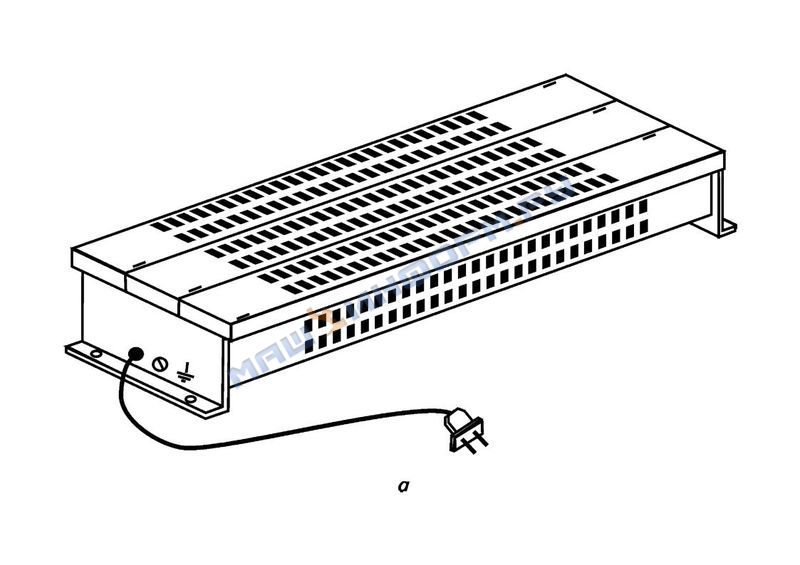

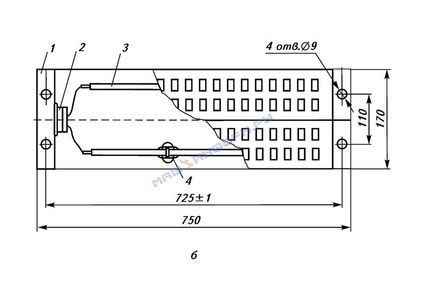

Электронагреватель ПЭТ-1,0-122:
а - внешний вид;
б - габаритные и установочные размеры:
1 - корпус;
2 - клеммный блок;
3 - ТЭН;
4 - изолятор
Электронагреватель ПЭТ-1,0-122М:
а - внешний вид;
б - габаритные и установочные размеры:
1 - изолятор;
2 - ТЭН;
3 - корпус
Время работы определяется температурой поверхности электрообогревателя, которая не должна превышать 60°С.
В комплект поставки входят: электрообогреватель и паспорт.
