Электрообогреватель инфракрасный типа ЭОИ-2,5И2 "АРТИК-1"
Общие сведения
Электрообогреватель инфракрасный типа ЭОИ-2,5И2 предназначен для создания нормированных температурных условий микроклимата на отдельных рабочих местах и площадках в неотапливаемых помещениях, а также для целей технологического низкотемпературного нагрева.
Структура условного обозначения
ЭОИ-2,5И2 "Артик-1" УХЛ3:
ЭОИ - электрообогреватель инфракрасного нагрева;
2,5 - мощность, кВт;
И2 - порядковый номер исполнения;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543-70.
Условия эксплуатации
Температура окружающего воздуха от 40 до минус 40°С.
Окружающая среда, не содержащая токопроводящей пыли, взрывоопасных и агрессивных газов и паров в концентрациях, вызывающих взрыв или пожарную ситуацию, а также приводящих к снижению параметров электрообогревателя, коррозии металла.
Отсутствие экранирующих предметов между электрообогревателем и обогреваемой поверхностью.
Вибрационная нагрузка с частотой не более 35 Гц и максимальным ускорением 0,5g .
Не допускается эксплуатация электрообогревателя:
В условиях возможного попадания атмосферных осадков и жидких сред на электрообогреватель.
В помещениях, отнесенных по пожарной опасности к категориям А, Б и В, в зданиях III, IV и V степени огнестойкости.
В случаях, когда окружающие материалы под воздействием инфракрасного излучения могут изменять свои свойства и разлагаться с образованием токсичных или взрывоопасных веществ.
Требования техники безопасности ГОСТ 12.2. 007.0-75 и ГОСТ 12.2.003-91.
Электрообогреватель соответствует ТУ 16-681. 194-87.
Нормативно-технический документ
ТУ 16-681.194-87
Технические характеристики
Номинальная мощность, кВт - 2,5 Номинальное электрическое напряжение, В - 220 Частота тока питающей сети, Гц - 50 Система электропитания электрообогревателя - Однофазная с заземляющим приводом Установленный ресурс, ч, не менее - 3100 Полный средний ресурс, ч, не менее - 5000 Полный средний срок службы, лет, не менее - 5 Масса, кг, не более - 1,7
Гарантийный срок - 1 год с момента ввода электрообогревателя в эксплуатацию при его наработке, не превышающей 5000 ч.
Конструкция и принцип действия
Электрообогреватель (рисунок) представляет собой совокупность протяженного корпуса-отражателя из алюминия, внутренняя поверхность которого отполирована, и нагревателя.

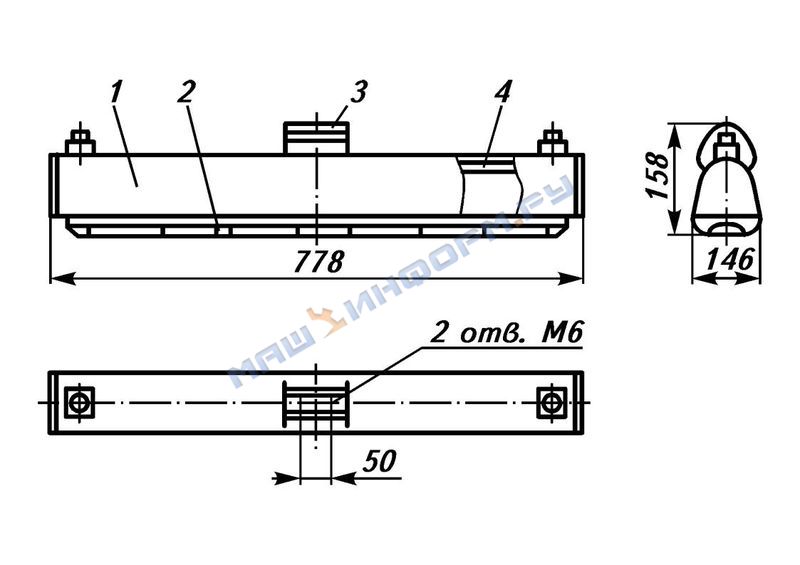

Общий вид, габаритные и установочные размеры инфракрасного электрообогревателя ЭОИ-2,5И2:
1 - корпус;
2 - защитно-декоративная решетка;
3 - держатель;
4 - нагреватель
Нагреватель выполнен в виде кварцевой трубки, внутри которой размещена нагревательная спираль из оксидированного сплава сопротивления. Спираль заканчивается токоподводами с крепежными деталями для подсоединения внешних электропроводов.
На внешней стороне корпуса расположен держатель, предназначенный для закрепления электрообогревателя на месте его установки.
Электрообогреватель со стороны излучающего окна имеет защитно-декоративную решетку.
Лучистый тепловой поток, излучаемый нагревателем, формируется корпусом-отражателем, направляется в рабочую зону и обогревает непосредственно человека (людей), создавая тепловой комфорт без существенного повышения температуры окружающего воздуха.
В комплект поставки входят: электрообогреватель, детали для крепления электрообогревателя на месте установки - скоба, два болта М6 и две шайбы 6, эксплуатационная документация (комплект).
