Электрообогреватель инфракрасный типа ЭИН-1,0
Общие сведения
Электрообогреватель инфракрасный типа ЭИН-1,0 экономичный стационарный прибор, предназначенный для создания местного обогрева и комфортной среды непосредственно над рабочим местом в помещениях различного бытового назначения: офисах, магазинах, торговых павильонах и т.п. с высотой потолка от 2,5 м до 10 м. ЭИН-1,0 УХЛ4:
ЭИН - электрообогреватель инфракрасный;
1,0 - мощность, кВт;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающей среды от минус 40 до 40°С.
Окружающая среда - воздух, не содержащий токопроводящей пыли, взрывоопасных и агрессивных газов и паров в концентрациях, способных вызвать взрыв или пожарную ситуацию, а также привести к снижению параметров электрообогревателя, коррозии металла.
Требования техники безопасности по ГОСТ 27570.0-87, ГОСТ 27570.15-96.
Электрообогреватель соответствует ТУ 3468-006-00109429-98.
Нормативно-технический документ
ТУ 3468-006-00109429-98
Технические характеристики
Номинальное напряжение, В - 220 Потребляемая мощность, кВт - 1,0 Класс защиты - 1 Габаритные размеры, мм - 1415x182x175 Установленный срок службы, лет - 5 Масса, кг, не более - 9
Гарантийный срок эксплуатации - 6 мес со дня продажи.
Конструкция и принцип действия
Электрообогреватель (рис. 1) состоит из прямоугольного металлического корпуса с расположенной в нижней его части теплоизлучающей пластиной, в которую вмонтирован электронагревательный элемент.

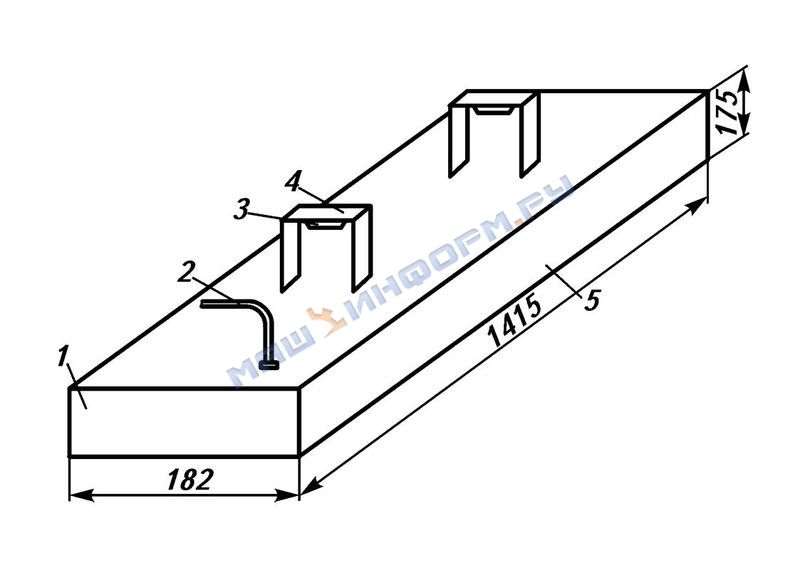

Общий вид, габаритные размеры электрообогревателя типа ЭИН-1,0:
1 - крышка;
2 - шнур;
3 - прижим;
4 - кронштейн;
5 - корпус
В верхней части корпуса расположены кронштейны с прижимами для крепления обогревателя к потолку.
Подсоединение обогревателя к сети питания производится соединительным шнуром, имеющим вилку с заземляющим контактом.
Электрическая принципиальная схема приведена на рис. 2.

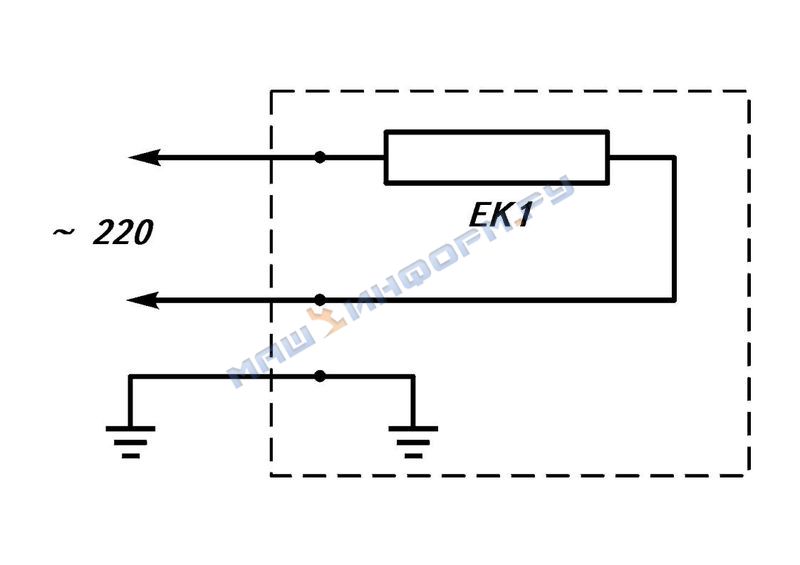

Электрическая принципиальная схема электрообогревателя типа ЭИН-1,0:
ЕК1 - нагревательный элемент
В комплект поставки входят: электрообогреватель, кронштейн - 2 шт; прижим - 2 шт; уголок - 4 шт., винт М4x8 - 8 шт., винт М4x30 - 4 шт., гайка М4 - 4 шт., шайба 4 - 12 шт., шайба 465Г - 12 шт., паспорт и упаковка.
