Электронагревательные печи типов ПЭТ-А и ПЭТ-С
Общие сведения
Электронагревательные печи типа ПЭТ-А предназначены для обогрева производственных, бытовых помещений, теплиц, парников, бытовок, кабин башенных кранов, гаражей, дач, киосков и т.д.
Электронагревательные печи типа ПЭТ-С предназначены для обогрева вагонов электропоездов, кабин локомотивов, трамваев, троллейбусов. ПЭТ-(А, С)-Х У3:
ПЭТ - печь электронагревательная;
А, С - тип электронагревательной печи;
Х - мощность, кВт;
У3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от минус 5 до 35°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Помещение, в котором устанавливаются электронагревательные печи типа ПЭТ-А, ПЭТ-С, не должно быть взрывоопасно.
Степень защиты электронагревательной печи от прикосновения к токоведущим частям IР10 по ГОСТ 14254-96.
Электронагревательные печи соответствуют требованиям ТУ У 569М-Г13887921-001-94.
Нормативно-технический документ
ТУ У 569М-Г13887921-001-94
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электронагревательных печей типов | |
| ПЭТ-А | ПЭТ-С | |
| Мощность, кВт | 1,25 | 1 |
| Напряжение, В | 220 | 380/750 |
| Род тока | Переменный | Переменный/ постоянный |
| Количество ТЭНов | 1 | 8 |
| Частота тока, Гц | 50 | |
| Габаритные размеры, мм | 600 ? 125 ? 95 | 660 ? 270 ? 175 |
| Масса, кг | 3,4 | 8,2 |
Гарантийный срок - 1 год со дня ввода электронагревательной печи в эксплуатацию.
Электронагревательные печи типов ПЭТ-А, ПЭТ-С состоят из корпуса, трубчатых электронагревателей и клемм для подключения к электрической сети.
Источником нагрева служат трубчатые электронагреватели. Для подключения электронагревательной печи используют двужильный резиновый гибкий кабель марки НРГ сечением 1,5 мм2 по меди. Принцип работы основан на использовании тепла, выделяемого ТЭНами при прохождении через него электрического тока. Температура на поверхности электронагревательной печи определяется условиями теплообмена с нагреваемой средой, а теплоотдача в окружающую среду происходит путем естественной конвекции с поверхности электронагревательной печи. Общий вид и габаритные размеры электронагревательных печей типов ПЭТ-А, ПЭТ-С показаны на рис. 1, 2.

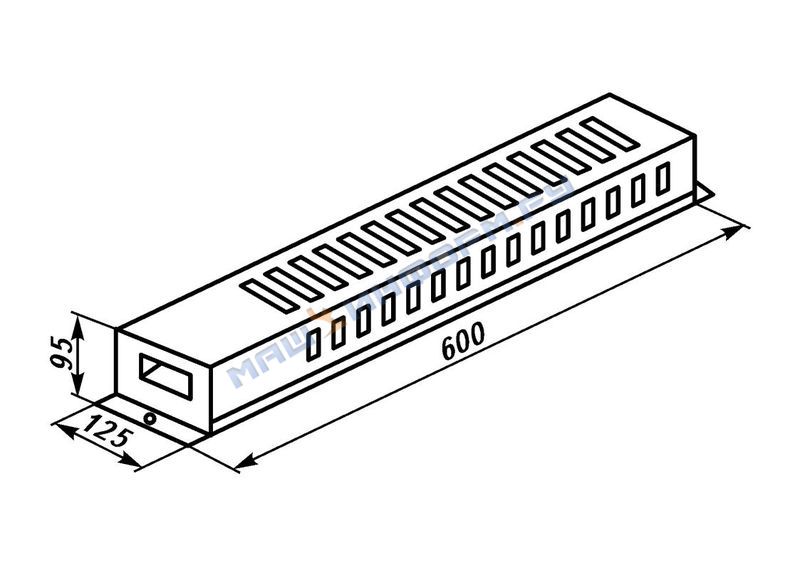

Общий вид, габаритные размеры электронагревательной печи типа ПЭТ-А
Общий вид, габаритные размеры электронагревательной печи типа ПЭТ-С
В комплект поставки входят: электронагревательная печь, паспорт, пакет.
