Электронагреватели трубчатые (ТЭНы)
Общие сведения
Электронагреватели трубчатые (ТЭН) предназначены для комплектации промышленных и бытовых установок, осуществляющих нагрев различных сред путем излучения, конвенции или теплопроводности.
Структура условного обозначения
ТЭН-ХХХ/ХХХ УХЛ4:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина, см;
Х - длина контактного стержня в заделке, мм;
Х - диаметр оболочки, мм;
Х - номинальная мощность, кВт;
Х - условное обозначение нагреваемой среды и материала
оболочки;
Х - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69.
Условия эксплуатации
Температура рабочей среды не более 600°С.
Относительная влажность воздуха до 65% при температуре 20°С.
Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005 - 88.
По степени воздействия механических факторов электронагреватели относятся к группе М29 по ГОСТ 17516.1 - 90.
Степень защиты ТЭНа IР00 по ГОСТ 14254 - 80.
По типу защиты от поражения электрическим током ТЭН соответствует классу 0 по ГОСТ 27570.0 - 87. В составе комплектуемого изделия ТЭН необходимо надежно заземлять.
Электронагреватели трубчатые соответствуют ГОСТ 13268 - 88 или ГОСТ 19108 - 81. ГОСТ 13268-88;ГОСТ 19108-81
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Типоисполнение | Напряжение, В | Мощность, кВт | | Масса, кг | Среда | Рисунок | Размеры, мм | |||||
| L1 | L2 | L3 | R | d0 | d1 | |||||||
| ТЭН-60А13/0,5 О220 | 220 | 0,5 | 96,8 | 0,45 | Воздух подвижный | 2 | 320 | 285 | 75 | 31 | 13 | М4 |
| ТЭН-120С13/1,0 О220 | 1,0 | 48,4 | 0,84 | То же | 1 | 620 | 585 | 75 | 31 | 13 | М4 | |
| ТЭН-100А13/0,32 S220 | 0,32 | 151,3 | 0,73 | Воздух неподвижный | 2 | 520 | 485 | 75 | 31 | 13 | М4 | |
| ТЭН-100А10/0,5 S220 | 0,5 | 96,8 | 0,64 | То же | 2 | 520 | 485 | 70 | 30 | 10 | М3 | |
| ТЭН-100А10/0,5 S220 | 0,5 | 96,8 | 0,64 | -"- | 3 | 1070 | 1000 | – | – | 10 | М3 | |
| ТЭН-100А13/0,63 S220 | 0,63 | 76,8 | 0,73 | -"- | 2 | 520 | 485 | 75 | 31 | 13 | М4 | |
| ТЭН-100А13/0,63 S220 | 0,63 | 76,8 | 0,73 | -"- | 3 | 1070 | 1000 | – | – | 13 | М4 | |
| ТЭН-140А13/0,63 S220 | 0,63 | 76,8 | 0,9 | "-" | 3 | 1470 | 1400 | – | – | 13 | М4 | |
| ТЭН-60А13/1,5 Р220 | 1,5 | 32,3 | 0,45 | Вода | 1 | 320 | 285 | 75 | 31 | 13 | М4 | |
| ТЭН-60А10/1,5 Р220 | 1,5 | 32,3- | 0,36 | То же | 1 | 320 | 285 | 70 | 30 | 10 | М3 | |
| ТЭН-100А13/4,0 Р220 | 220 | 4,0 | 12,1 | 0,74 | Вода | 1 | 520 | 485 | 75 | 31 | 13 | М4 |
| ТЭН-120А10/4,0 Р220 | 4,0 | 12,1 | 0,76 | То же | 1 | 620 | 585 | 70 | 30 | 10 | М3 | |
Средний ресурс ТЭНа - не менее 7000 ч.
Гарантийный срок - 2 года со дня ввода ТЭНа в эксплуатацию при условии соблюдения правил эксплуатации, хранения, транспортирования и монтажа.
Трубчатый электронагреватель (рис. 1 - 3) представляет собой тонкостенную металлическую трубу со спиралью из проволоки высокого омического сопротивления внутри. Пространство между спиралью и трубкой и внутри спирали заполнено наполнителем, хорошо проводящим тепло и служащим электрической изоляцией спирали от трубки. В качестве наполнителя применяется периклаз.

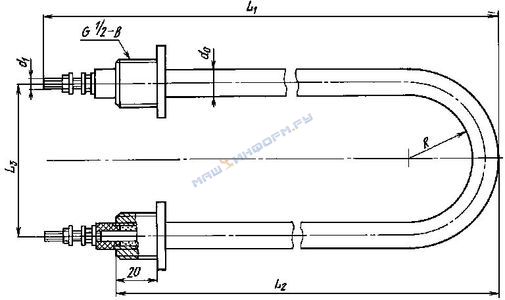

Габаритные и установочные размеры ТЭН-120С13/1,0О220, ТЭН-60А13/1,5Р220, ТЭН-60А10/1,5Р220, ТЭН-100А13/4,0Р220, ТЭН-120А10/4,0Р220

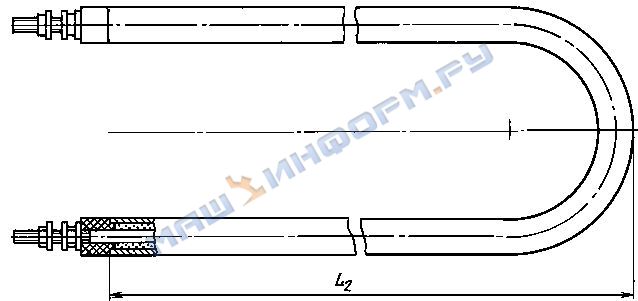

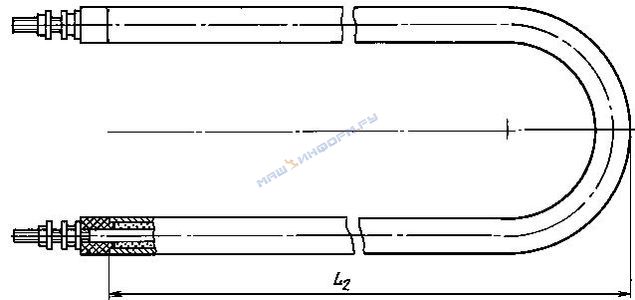

Габаритные и установочные размеры ТЭН-60А13/0,5О220, ТЭН-100А13/0,32S220, ТЭН-100А10/0,5S220, ТЭН-100А13/0, 3S220

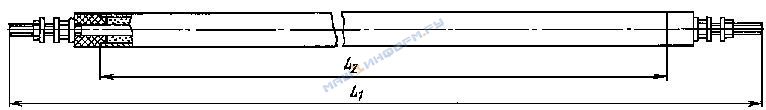

Габаритные и установочные размеры ТЭН-100А10/0,5S220, ТЭН-100А13/0,63S220, ТЭН-140А13/0,63S220
Торцы электронагревателей заполнены влагозащищающим термостойким лаком (герметиком). Контактные стержни изготовляются из стальной проволоки, а на выступающие части стержней надеваются фарфоровые изоляторы, гайки и шайбы.
Электронагреватели устанавливаются в комплектуемое изделие, при этом активная часть ТЭНа должна полностью находиться в рабочей среде. Габаритные и установочные размеры приведены на рис. 1 - 3.
В комплект поставки входят: ТЭН (1 шт. или партия); паспорт.
