Электронагреватели трубчатые патронного типа (ТЭНП)
Общие сведения
Электронагреватели типа ТЭНП предназначены для нагрева литейных форм и пресс-форм, а также воды, слабых растворов кислот и щелочей.
Структура условного обозначения
ТЭНП 8-12,5/0,25 220 УХЛ4:
ТЭНП - трубчатый электронагреватель патронный;
8 - развернутая длина ТЭНа по оболочке, см;
12,5 - номинальный диаметр, мм;
0,25 - номинальная мощность, кВт;
220 - номинальное напряжение, В;
УХЛ4 - климатическое исполнение по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от 1 до 40°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Группа механического исполнения М1 по ГОСТ 17516.1-90.
Степень защиты IР00 по ГОСТ 14254-96.
Требования техники безопасности по ГОСТ 12.2.007.0-75.
Электронагреватели соответствуют требованиям ТУ 3443-001-12589972-93.
Нормативно-технический документ
ТУ 3443-001-12589972-93
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электронагревателей типоисполнений | |||||
| ТЭНП-8-12,5/0,25 220 | ТЭНП-10-12,5/0,3 220 | ТЭНП-12-12,5/0,5 220 | ТЭНП-15-12,5/0,4 220 | ТЭНП-16-12,5/0,6 220 | ТЭНП-16-12,5/0,4 220 | |
| Номинальная мощность, кВт | 0,25 | 0,3 | 0,5 | 0,4 | 0,6 | 0,4 |
| Номинальное напряжение, В | 220 | |||||
| Развернутая длина ТЭНа по оболочке, мм | 80 | 100 | 125 | 150 | 150 | 160 |
| Максимальная рабочая температура ° С | 500 | |||||
| Удельная мощность активной поверхности ТЭНа, Вт/см2 | 10,6 | 10,3 | 12,1 | 7,8 | 11,2 | 7,3 |
Гарантийный срок - 2 года с момента ввода ТЭНП в эксплуатацию при гарантийной наработке не более 1500 ч.
Трубчатый электронагреватель (рисунок) представляет собой трубу, с одной стороны заваренную наглухо. Внутри трубы запрессована в наполнитель проволока высокого омического сопротивления, соединенная с контактным стержнем. Торец залит лаком.

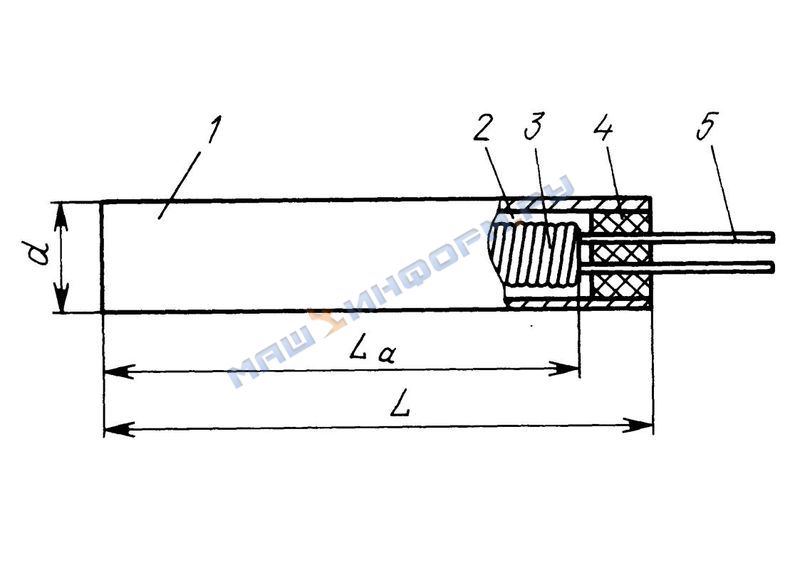

Типовая конструкция ТЭНа патронного типа:
1 - металлический корпус;
2 - наполнитель;
3 - проволока высокого омического сопротивления;
4 - герметик;
5 - контактный стержень;
L - развернутая длина ТЭНа;
Lа - активная длина ТЭНа;
d - диаметр ТЭНа
Принцип действия трубчатого электронагревателя основан на выделении тепла при прохождении электрического тока через спираль из проволоки высокого омического сопротивления. При этом тепловой поток проходит от спирали через периклаз (или керамику - для ТЭНа патронного типа) на оболочку ТЭНа и далее к нагреваемой среде.
В комплект поставки входят: трубчатый электронагреватель, паспорт.
