Электронагреватели трубчатые для нагрева агрессивных растворов
Общие сведения
Трубчатые электронагреватели (ТЭНы) предназначены для нагрева растворов с высокой химической активностью.
Структура условного обозначения
ТЭН ХХ 10/ХU220 УХЛ4:
ТЭН - трубчатый электронагреватель;
Х - развернутая длина ТЭНа по оболочке, см;
Х - длина контактного стержня в заделке, мм;
10 - номинальный диаметр, мм;
U - материал оболочки и нагреваемой среды по ГОСТ 13268-88;
220 - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря, не более 1000 м.
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 65% при температуре 20°С и 80% при температуре 25°С.
Атмосферное давление от 84 (630) до 106,7 (800 мм рт. ст.) кПа.
Требования техники безопасности по ГОСТ 12.2.007.9-88.
ТЭНы соответствуют требованиям ТУ 16-88 ИЕВЛ.681816.05 ТУ.
Нормативно-технический документ
ТУ 16-88 ИЕВЛ.681816.05 ТУ
Технические характеристики
Основные технические данные приведены в таблице.
Таблица
| Типоисполнение | Номинальная мощность, кВт | Площадь поверхности зоны накаливания, см2 | Размеры, мм | ||||
| d1 | d2 | L | l1 | l2 | |||
| ЭНК-8-100/85 | 0,28 | 25 | 8 | 14 | 270 | 100 | 85 |
| ЭНК-8-150/85 | 0,41 | 37 | 320 | 150 | |||
| ЭНК-8-180/85 | 0,50 | 45 | 350 | 180 | |||
| ЭНК-12-150/200 | 0,62 | 56 | 12 | 18 | 550 | 150 | 200 |
| ЭНК-12-250/200 | 1,03 | 94 | 650 | 250 | |||
| ЭНК-14-200/250 | 0,97 | 88 | 14 | 22 | 700 | 200 | 250 |
| ЭНК-14-250/250 | 1,21 | 110 | 750 | 250 | |||
| ЭНК-14-300/250 | 1,45 | 132 | 800 | 300 | |||
| ЭНК-14-400/250 | 1,94 | 176 | 900 | 400 | |||
| ЭНК-14-600/250 | 2,90 | 264 | 1100 | 600 | |||
| ЭНК-18-200/250 | 1,24 | 113 | 18 | 28 | 700 | 200 | 250 |
| ЭНК-18-250/350 | 1,55 | 141 | 950 | 250 | 350 | ||
Примечание.
Электронагреватели поставляются комплектом одного типоразмера, подобранных по близким значениям сопротивления.
К каждому комплекту электронагревателей поставляются по одному экземпляру паспорта и инструкции по монтажу и эксплуатации.
Гарантийный срок - 2 года со дня ввода в эксплуатацию при гарантийной наработке не более установленного ресурса. Средний ресурс ТЭНов не менее 17000 ч., установленный ресурс - не менее 6000 ч.
Трубчатые электронагреватели имеют различную конфигурация (рис. 1, 2) и состоят из тонкостенной металлической оболочки (трубы) внутри которой размещена спираль из проволоки высокого удельного сопротивления. Концы спирали соединены с контактными стержнями, снабженными с внешней стороны контактными устройствами (резьба или контактные пластины приваренные к контактному стержню). Свободное пространство внутри оболочки заполнено наполнителем (периклазом), обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. Торцы ТЭНа заполняются влагозащитным термостойким лаком (герметиком). Между торцом трубы и контактным устройством устанавливается изолятор.

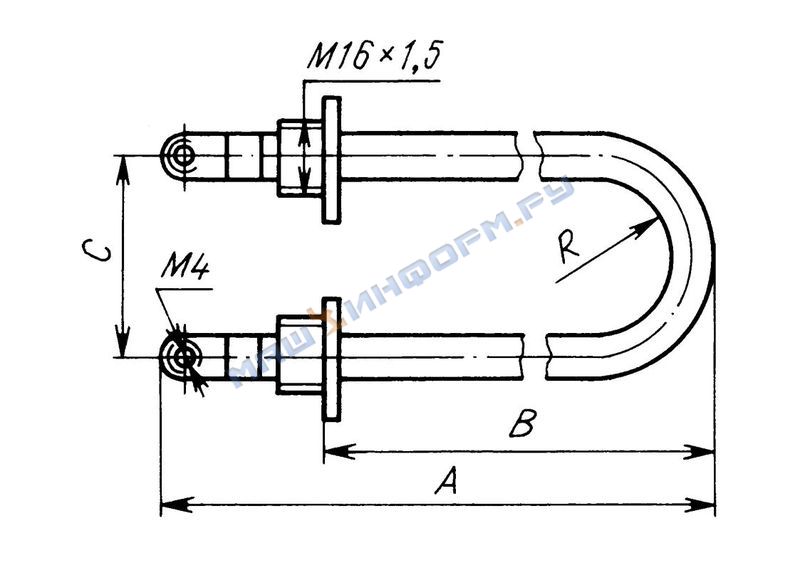

Габаритные размеры трубчатых электронагревателей ТЭН 100 В 10/1,6U220;
ТЭН 200Е10/1,6U220;
ТЭН200Е/10/3,15U200

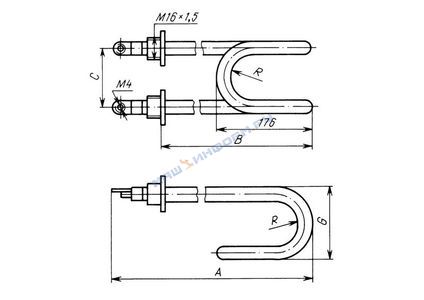

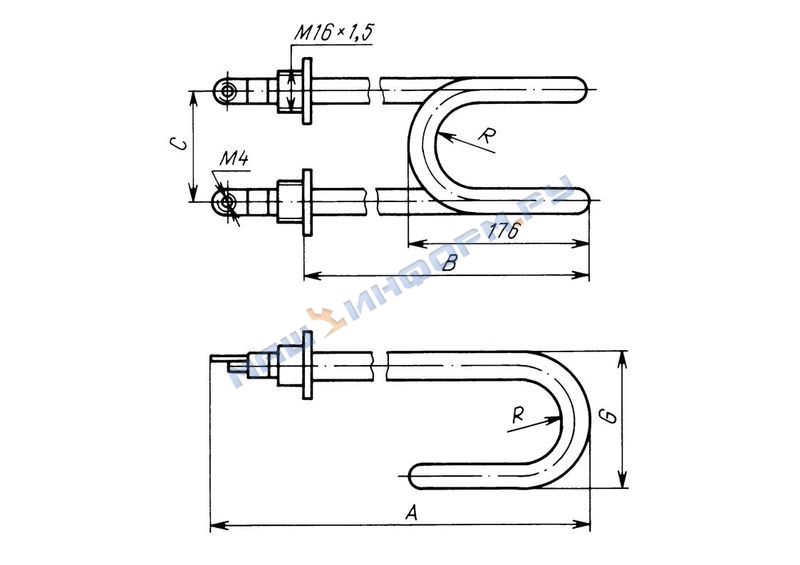

Габаритные размеры трубчатого электронагревателя ТЭН 170 В 10/3,15U220
Таблица
| Нагреваемая среда | Характер нагрева | Максимальная удельная мощность, Вт/см2 | Материал оболочки |
| Вода, слабый раствор кислот (pH 5–7) | Максимальная температура до 100 ° С | 12 | 12Х18Н10Т |
| Воздух, газы и смеси газов | Неподвижная среда, максимальная температура до 450 ° С | 5 | Ст.10 |
| То же | Движущаяся среда со скоростью | 6,5 | Ст.10 |
| Нагрев пресс-форм | Максимальная температура до 450 ° С | 3,5 | Ст.10 |
| Жиры и масла | Нагрев в ваннах | 3 | Ст.10 |
| Легкоплавкие металлы и сплавы | Максимальная температура до 450 ° С | 3,5 | Ст.10 |
| Селитра (двойная оболочка) | Максимальная температура до 600 ° С | 12X18Н10Т, Ст.10 | |
| Селитра | 12Х18Н10Т |
Принцип работы основан на выделении тепла при прохождении электрического тока через спираль. Тепловой поток от спирали проходит через наполнитель на оболочку трубчатого электронагревателя.
В комплект поставки входят: трубчатый электронагреватель, паспорт, инструкция по эксплуатации.
