Электронагреватели (ТЭНы) для эмаль-агрегатов
Общие сведения
Серия специальных электронагревателей типа ТЭН предназначена для нагрева воздуха, воздуха с парами растворителей, воды и индустриального масла и служит для комплектации отечественных эмаль-агрегатов при их производстве и ремонтных работах.
Структура условного обозначения
ТЭН-ХХХ/ХХХ:
Т - трубчатый;
ЭН - электронагреватель;
Х - развернутая длина, см;
Х - длина контактного стержня в заделке, мм;
Х - диаметр оболочки, мм;
Х - номинальная мощность, кВт;
Х - условное обозначение нагреваемой среды и материала
оболочки (спокойный воздух, сталь марки 12Х18Н1ОТ);
Х - номинальное напряжение, В;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150 - 69 и ГОСТ 15543.1 - 90.
Условия эксплуатации
Температура рабочей среды не более 600°С.
Относительная влажность воздуха до 65% при температуре 20°С.
Окружающая среда невзрывоопасная, с допустимым содержанием агрессивных газов, паров и пыли в концентрациях, не превышающих установленные ГОСТ 12.1.005 - 88.
По степени воздействия механических факторов электронагреватели относятся к группе М29 по ГОСТ 17516.1 - 90, при этом:
синусоидальная вибрация 0,5 - 55 Гц с максимальной амплитудой ускорения 10 м/с2 (3 g);
удары единичного действия длительностью 2 - 20 мс с пиковым ускорением 30 м/с2 (3 g).
Степень защиты ТЭНа по ГОСТ 14254 - 80 IР00. По типу защиты от поражения электрическим током ТЭН соответствует классу 0 по ГОСТ 27570.0 - 87 и требованиям безопасности, установленным ГОСТ 12.2.007.0 - 75. В составе комплектуемого изделия ТЭН необходимо надежно заземлить.
Электронагреватель по всей активной длине должен иметь рабочую температуру на прямых участках оболочки, не отличающуюся от рабочей более, чем на + 10%, а на участках изогнутых - более, чем на 15%.
Эксплуатационная температура в зоне герметизации - не более 120°С.
Ток утечки в горячем состоянии - не более 0,75 МА/кВт.
При установке ТЭНа в комплектуемое изделие допустимое расстояние между оболочками соседних ТЭНов - не менее 10 мм.
ТЭНы относятся к группе II, вид I, не восстанавливаемые в соответствии с ГОСТ 27.003 - 90 и должны работать только в той среде, для которой предназначены.
Электронагреватели соответствуют ТУ У3.13-04696895.025 - 94 (ИЕВЛ.681819.001 ТУ) и ГОСТ 13268 - 88.
Нормативно-технический документ
ТУ У3.13-04696895.025-94 (ИЕВЛ.681819.001 ТУ);ГОСТ 13268-88
Технические характеристики
Таблица
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Условное обозначение ТЭНов | Номинальная мощность, кВт | Номинальное напряжение, В | Диаметр, мм | Нагреваемая среда | Материал оболочки | Рабочая температура, ° С | Развернутая длина, мм | Масса, кг |
| ТЭН-170Г13/1,6Т220 | 1,60 | 220 | 13 | Воздух | Сталь 12Х18Н10Т | 500 | 1700 | 1,10 |
| ТЭН-630Е13/1,5Т220 | 1,50 | То же | Сталь 10 или 20 | 250 | 6300 | 5,50 | ||
| ТЭН-35,4А13/1,0П220 | 1,00 | Вода | Сталь 12Х18Н10Т | 109 | 354 | 0,26 | ||
| ТЭН-200Д13/1,75Т220 | 1,25 1,60 | Воздух с парами растворителя | Сталь 12Х18Н10Т | 400 420 | 2000 2400 | 1,26 1,49 | ||
| ТЭН-80Г13/0,63И220 | 0,63 | Индустриальное масло | Сталь 10 или 20 | 100 | 800 | 0,52 |
Полный средний ресурс ТЭНа, ч, не менее - 7000
Средний срок службы, лет, не менее - 2,5
Гарантийный срок - 2 года со дня ввода в эксплуатацию при условии соблюдения правил эксплуатации, хранения, транспортирования и монтажа.
Электронагреватели (рис. 1, 2) представляют собой трубчатый двухконцевой стержень, заполненный периклазовым порошком, оболочка герметична и выполнена из стали. Выводные концы защищены от попадания агрессивной пыли и влаги в заполнитель и оснащены изоляторами, обеспечивающими отсутствие поверхностного разряда. Концы контактных стержней оснащены контактными устройствами. Номинальное расстояние между токоведущими частями и оболочкой ТЭНа не менее 1,0 мм.

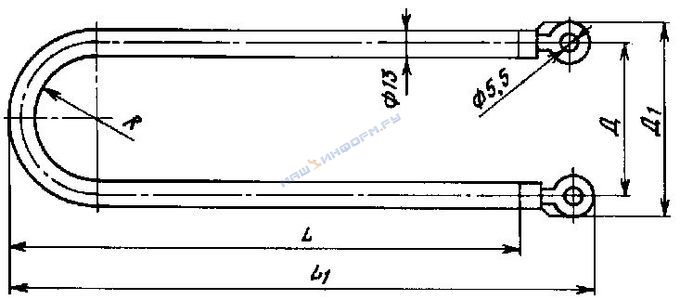

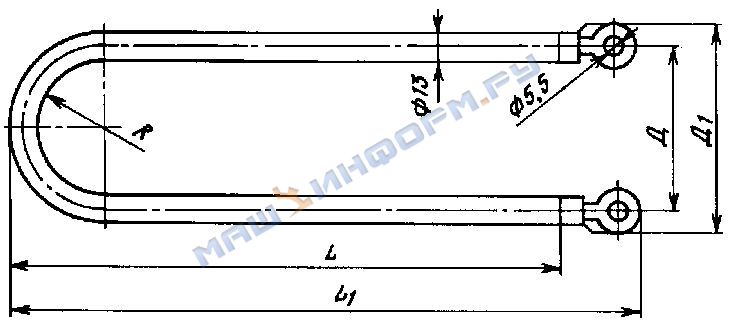

Габаритные, установочные и присоединительные размеры ТЭНов
Таблица
| Условное обозначение | Размеры, мм | ||||
| Д | Д1 | L | L1 | R | |
| ТЭН-170Г13/1,6Т220 | 73±3 | 86 | 836±11 | 872±12 | 30±1 |
| ТЭН-35,4А13/1,0П220 | 83±3 | 96 | 160±5 | 196±8 | 35±1 |
| ТЭН-200Л13/1,25Т220 | 65±3 | 78 | 988±12 | 1024±15 | 26±1 |
| ТЭН-240Г13/1,6Т220 | 73±3 | 86 | 1186±14 | 1222±17 | 30±1 |
| ТЭН-80Г13/0,63Н220 | 73±3 | 86 | 386±5 | 422±8 | 30±1 |

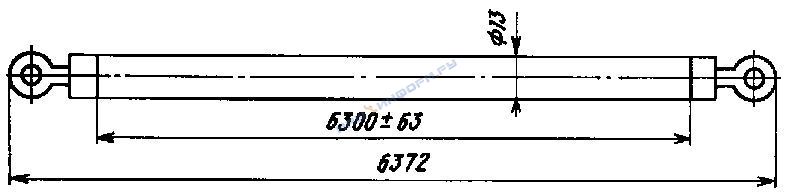

Габаритные, установочные и присоединительные размеры ТЭНа 63ОЕ13/1.5Т220
Электронагреватели устанавливаются в комплектуемое изделие, при этом активная часть ТЭНа должна полностью находиться в рабочей среде. Крепление ТЭНа к нагревательному устройству осуществляется с помощью крепежной арматуры.
В комплект поставки входят: ТЭН - 1 шт. (или партия) и паспорт - 1 экз.
