Электронагреватели типа ЭНСПЗ
Общие сведения
Электронагреватели типа ЭНСПЗ предназначены для обогрева жилых и нежилых помещений.
Структура условного обозначения
ЭНСПЗ-Х/Х-И1:
ЭНС - электронагреватель сопротивления;
ПЗ - с движением теплоносителя по замкнутому контуру;
Х - номинальная мощность, кВт;
Х - температура нагревания теплоносителя, °С;
И1 - порядковый номер исполнения.
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ4.2 по ГОСТ 15150-69.
Возможность использования в качестве теплоносителя как масла, так и воды.
Класс защиты от поражения электрическим током I по ГОСТ 27.570-87 и ГОСТ 27.570.15-88.
Электронагреватели соответствуют требованиям конструкторской документации НБИЮ.681943.007. Документация НБИЮ.681943.007
Технические характеристики
Номинальное напряжение, В - 220 Номинальная частота тока, Гц - 50 Номинальная мощность, кВт, с теплоносителем: масло - 1,0 вода - 1,25 Площадь отапливаемого помещения, м2, с теплоносителем: масло - 12 вода - 15 Масса электронагревателя, кг, не более - 34 Габаритные размеры электронагревателя, мм, не более - 1220x240x740 Диаметр входных и выходных патрубков, дюйм - 3/4
Гарантийный срок эксплуатации - 2 года со дня продажи электрообогревателя, но не более 2,5 лет с момента отгрузки изготовителем.
Конструкция и принцип действия
Электронагреватель (рисунок) состоит из цилиндрического корпуса, внутри которого расположен трубчатый нагреватель (ТЭН), согревающий теплоноситель. На корпусе установлен терморегулятор, который позволяет плавно изменять температуру нагрева помещения. При достижении температуры, заданной установкой терморегулятора в соответствующее положение, датчик терморегулятора отключает электронагреватель от сети. Накопленное тепло расходуется на обогрев помещения.

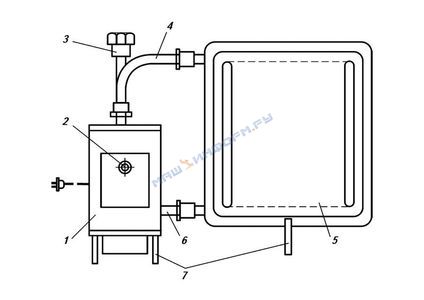

Общий вид электронагревателя ЭНСПЗ:
1 - корпус;
2 - терморегулятор;
3 - расширительный бачок;
4 - трубопровод;
5 - радиатор;
6 - патрубок;
7 - ножки
При незначительном уменьшении температуры корпуса электронагреватель включается в сеть и нагрев возобновляется автоматически. Таким образом конструкция терморегулятора обеспечивает экономную работу электронагревателя за счет аккумулирования тепла массой радиаторов и корпуса электронагревателя.
Корпус нагревателя имеет ножки для установки на опорную поверхность. В цилиндрической части корпуса установлены патрубки для входа и выхода проточной воды и масла.
В трубопроводе установлен расширительный бачок, который используется также для заливки теплоносителя.
В комплект поставки входят: электронагреватель в собранном с радиаторами и заправленном теплоносителем виде и руководство по эксплуатации.
