Электроконвекторы типа ЭВНТ
Общие сведения
Электроконвектор типа ЭВНТ предназначен для обогрева жилых помещений путем естественной вентиляции. ЭВНТ-Х УХЛ4:
ЭВН - электроконвектор настенный;
Т - тип нагревателя (ТЭН);
Х - потребляемая мощность, кВт;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Температура окружающего воздуха от 1 до 42°С.
Относительная влажность воздуха не более 80% при температуре 25°С.
Окружающая среда невзрывоопасная.
Класс защиты от поражения электрическим током IР00 по ГОСТ 14254-96.
Электроконвектор рассчитан на продолжительную работу без надзора при соблюдении правил монтажа и эксплуатации.
Электроконвекторы типа ЭВНТ соответствуют ГОСТ 16617-87, ГОСТ 27570.0-87, ГОСТ 27570.15-88. ГОСТ 16617-87
Технические характеристики
Технические данные электроконвекторов приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электроконвекторов типов | ||
| ЭВНТ-0,5 | ЭВНТ-0,75 | ЭВНТ-1,0 | |
| Потребляемая мощность, кВт | 0,5 | 0,75 | 1,0 |
| Напряжение сети, В | 220 | ||
| Частота тока, Гц | 50 | ||
| Расход электроэнергии, кВт/ч | 0,5 | 0,75 | 1,0 |
| Нагреватель | ТЭНР51 А 10/0,5Т220 | ТЭНР80 А 10/0,75Т220 | ТЭНР80 А 10/1,0Т220 |
| Габаритные размеры, мм | 640 ? 184 ? 90 | 930 ? 184 ? 90 | |
| Масса, кг | 3,6 | 4,5 | |
Гарантийный срок - 2 года со дня ввода электроконвектора в эксплуатацию.
Электроконвектор (рис. 1, 2) представляет собой корпус, внутри которого расположен трубчатый электронагревательный элемент (ТЭН). Выводы ТЭНа расположены в секциях, которые закрыты крышками. Холодный воздух поступает через входную полость внутрь конвектора. Проходя через нагревательные элементы, воздушный поток нагревается и поднимается вверх, покидая прибор через выходную полость. Корпус электроконвектора экранирует излучение нагревательного элемента на окружающие предметы и тем самым увеличивает конвективную составляющую теплоотдачи.

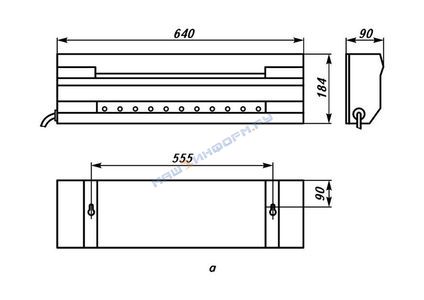

Электроконвектор типа ЭВНТ-0,5:
а - габаритные размеры;

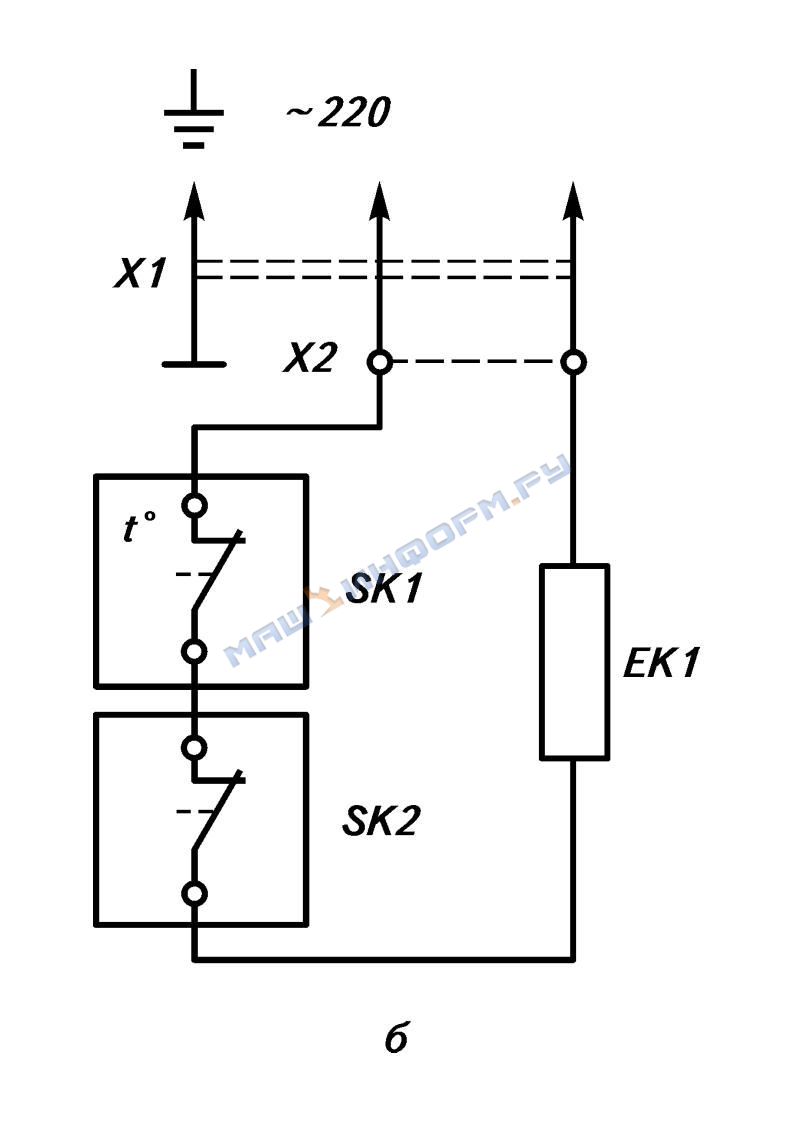

б - электрическая принципиальная схема:
Х1 - шнур питания;
Х2 - контактная панель;
SК1 - терморегулятор;
ЕК1 - нагреватель

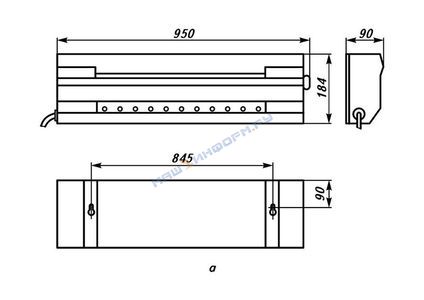

Электроконвекторы типов ЭВНТ-0,5 и ЭВНТ-1,0:
а - габаритные размеры;
б - электрическая принципиальная схема:
SK2 - регулятор мощности;
остальные обозначения - по рис. 1
В комплект поставки входят: электроконвектор, паспорт и упаковка.
