Электроконвектор ЭВПС-1,0/220 "ДУГНА-1"
Общие сведения
Электроконвектор ЭВПС-1,0/220 "Дугна-1" предназначен для создания дополнительного обогрева и комфортной среды в помещениях различного бытового назначения.
Структура условного обозначения
ЭВПС-1,0/220 "Дугна-1":
ЭВ - электроконвектор;
П - напольный;
С - со ступенчатым регулированием мощности;
1,0 - номинальная мощность, кВт;
220 - номинальное напряжение, В;
"Дугна-1" - символическое название.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150-69.
Окружающая среда - воздух, не содержащий токопроводящей пыли, взрывоопасных и агрессивных газов и паров в концентрациях, способных вызвать взрыв или пожар, а также привести к снижению параметров электрообогревателя, коррозии металла.
Электроконвектор относится к приборам, эксплуатацию которых допускается проводить без надзора.
Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Требования безопасности соответствуют ГОСТ 27570.15-88 (МЭК 335-2-30-79, СТ СЭВ 1956-88) ГОСТ Р МЭК 335-1-94.
Электроконвектор соответствует ГОСТ 16617-87. ГОСТ 16617-87 Номинальное напряжение, В - 220 Номинальная мощность, кВт: одной ступени - 0,5 двух ступеней - 1,0 Максимальный расход энергии, кВт·ч - 1,0 Номинальный режим работы - Продолжительный Род тока - Переменный Частота тока, Гц - 50 Установленный срок службы, лет - 10 Габаритные размеры, мм - 650x230x195 Масса, кг - 5
Гарантийный срок эксплуатации - 2 года со дня продажи электроконвектора.
Сертификат соответствия № РОСС RU.МЕ10 В 01822.
Конструкция и принцип действия
Электроконвектор (рисунок) состоит из металлического корпуса с отверстиями для прохода теплого воздуха, днища и двух крышек. Во внутренней полости корпуса установлены трубчатые электронагреватели, которые через изоляторы и скобы опираются на днище. На лицевой поверхности размещен световой индикатор и два выключателя с подсветкой клавиш. Предохранитель смонтирован внутри конвектора. Присоединение конвектора к розетке с заземляющим контактом производится электрошнуром со штепселем.

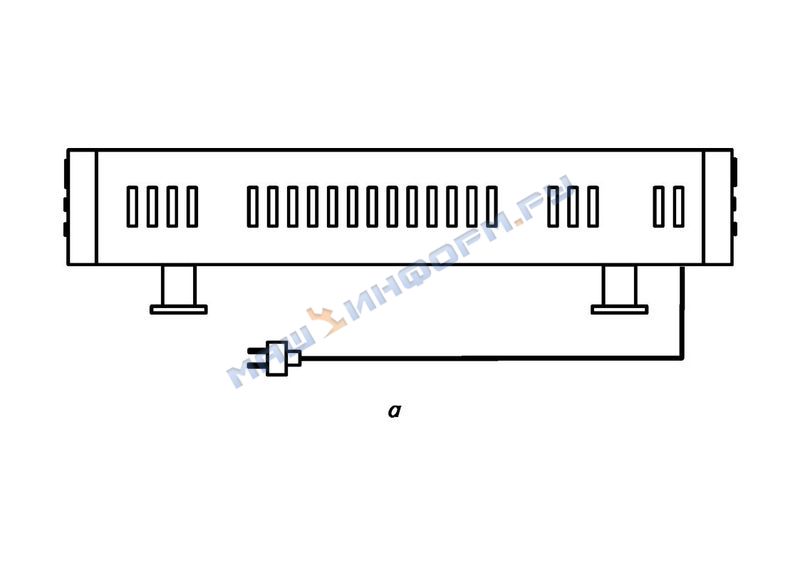

Общий вид электроконвектора ЭВПС-1,0/220 "Дугна":
1 - корпус;
2 - днище;
3 - электронагреватели;
4 - боковая крышка;
5 - предохранитель;
6 - световой индикатор;
7 - выключатель
При включении штепселя электрошнура в розетку загорается световой индикатор, сигнализирующий о подключении электроконвектора к сети. Световой сигнал должен быть постоянным в течение всего периода работы до отключения штепселя от сети.
При включении одного из выключателей подается напряжение на один трубчатый электронагреватель, о чем свидетельствует подсветка соответствующей клавиши. При таком режиме нагрева конвектор реализует мощность 0,5 кВт. Для максимального тепловыделения необходимо включить оба нагревателя на полную мощность 1,0 кВт. После прогрева помещения на полной мощности целесообразно перейти в режим с мощностью 0,5 кВт. Предохранитель защищает конвектор при превышении допустимой токовой нагрузки.
В комплект поставки входят: электроконвектор; розетка; шурупы 4x20 - 2 шт.; руководство по эксплуатации и упаковка.
