Блоки трубчатых электронагревателей ТЭНБ-30П380И1, ТЭНБ-30Т380И2
Общие сведения
Блоки ТЭНов предназначены для нагрева жидких и газообразных сред при давлении до 2,5 МПа и используются в качестве комплектующих изделий в промышленных установках.
Структура условного обозначения
ТЭНБ-30Х380ХХ3:
ТЭНБ - блок трубчатых электронагревателей;
30 - суммарная мощность, кВт;
Х - нагреваемая среда по ГОСТ 13268-88;
380 - напряжение питающей сети, В;
Х - порядковый номер исполнения;
Х3 - климатическое исполнение (УХЛ, Т) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающей среды от минус 60 до 40°С.
Относительная влажность от 45 до 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью.
Блоки трубчатых электронагревателей соответствуют ТУ 16-531.697-81, по технике безопасности - ГОСТ 12.2.007.0-75.
Нормативно-технический документ
ТУ 16-531.697-81
Технические характеристики
Основные технические данные блоков приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | |
| ТЭНБ-30Т380И2 | ТЭНБ30J380И1 | |
| Номинальная | 30 | |
| Напряжение, В | 380 | |
| Количество ТЭНов в блоке | 6 | 3 |
| Диаметр ТЭНа, мм | 13 | |
| Длина, мм: | ||
| развернутая | 16 800 | 8370 |
| активная | 15 300 | 7620 |
| Максимальная температура на активной поверхности, ° С | 500 | 225 |
| Схема соединения | треугольник | |
| Нагреваемая среда | Т (воздух, газы) | J (вода, слабые растворы) |
| Удельная мощность на активной поверхности, Вт/см2 | 4,80 | 9,64 |
| Масса, кг, не более | 14 | 6 |
Гарантийный срок - 2 года со дня ввода блока ТЭН в эксплуатацию, но не более половины ресурса.
Блок ТЭНов - компактное изделие жесткой конструкции. ТЭН-30Т380И2 состоит из шести U-образных трубчатых электронагревателей.
Трубчатые электронагреватели вварены через переходные втулки во фланец, конструктивно выполненный в форме круга.
Габаритные, установочные, присоединительные размеры блоков ТЭН указаны на рис. 1, 2.

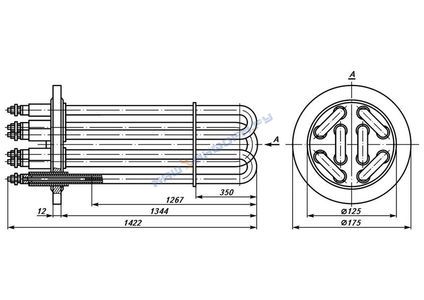

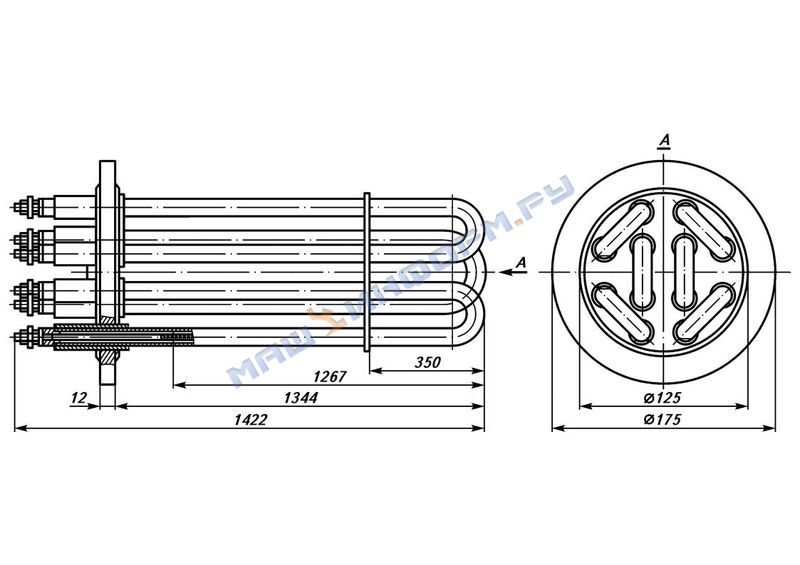

Габаритные и установочные размеры блоков ТЭНБ-30Т380И2

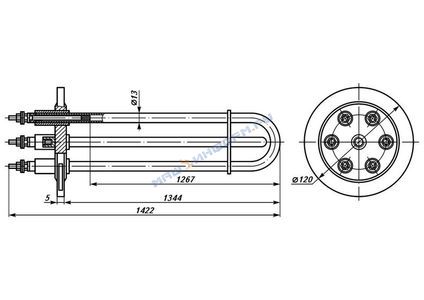

Габаритные и установочные размеры блоков ТЭНБ-30J380И1
Принцип работы ТЭНа основан на выделении тепла при прохождении электрического тока через проводник высокого электросопротивления (спираль).
Передача тепла от блока ТЭНа к рабочей среде осуществляется теплопроводностью, конвекцией, радиацией.
В комплект поставки входят: блок ТЭН, паспорт, техническое описание и инструкция по эксплуатации, нагревательный элемент на блок, состоящий из шести ТЭН, втулка диэлектрическая - 2 шт.
