Электромагниты тяговые ЭТ54БМ, ЭТ54ВМ
Общие сведения
Электромагниты предназначены для работы в качестве электромагнитного провода регулятора дизеля.
Структура условного обозначения
ЭТ54ХМХ3:
Э - электромагнит;
Т - тяговый;
54 - конструктивное исполнение;
Х - модификация (Б, В);
М - модернизированный;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория
размещения (3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Работа при температуре окружающей среды от минус 5 до 70°С.
Группа условий эксплуатации М25 по ГОСТ 17516.1-90.
Электромагниты соответствуют ГОСТ 9219-95 и ТУ 16-529.936-75.
Требования безопасности по ГОСТ 9219-95. ТУ 16-529.936-75
Технические характеристики
Технические данные электромагнитов приведены в таблице.
| Тип электромагнита | Номинальное напряжение, В | Максимальный ход якоря (зазор), мм | Тяговое усилие при 0,7 Uном, температуре окружающего воздуха 40 ° С, Н, не менее | Тяговое усилие при 0,7 Uном, температуре окружающего воздуха 70 ° С, Н, не менее | Сопротивление катушки при 20 ° С, Ом | Масса, кг | ||
| при зазоре | при втянутом якоре | при зазоре | при тянутом якоре | |||||
| ЭТ54БМ | 24 75 110 | 5,0 | 7,0 | 80,0 | 6,0 | 80,0 | 29 280 590 | 1,6 |
| ЭТ54ВМ | 24 110 | 1,0 | 150,0 | – | 140,0 | – | 4,75 120 | 1,6 |
Гарантийный срок - по ГОСТ 9219-95, но не более 2,5 лет со дня отгрузки с предприятия-изготовителя.
Электромагнит (см. рисунок), втягивающий с коническим стопом, катушка защищена корпусом, служащим магнитопроводом. Ход электромагнита регулируется. Корпус электромагнита имеет фланец с отверстиями для крепления аппарата. Напряжение к катушке подводится посредством штепсельного разъема.

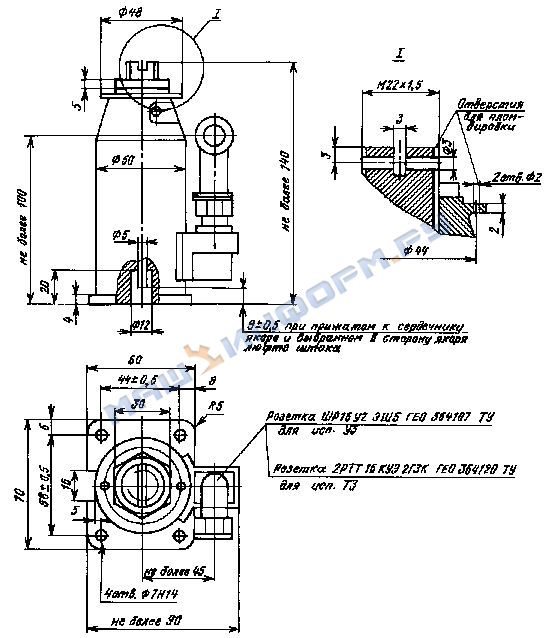

Габаритные и установочные размеры электромагнитов тяговых ЭТ54БМ, ЭТ54ВМ
В комплект поставки входят: электромагнит и паспорт. Запасные части поставляются вместе с запасными частями комплекта электрических аппаратов тепловозов.
