Электромагниты ЭМ48
Общие сведения
Электромагниты ЭМ48 предназначены для комплектации механизма АБО 164.
Структура условного обозначения
ЭМ48-31-2352-40Х4:
ЭМ - вид электромагнита;
48 - номер разработки;
31 - условное обозначение номинальной работы: 31 - 0,42 Н·м;
2 - род тока: 2 - постоянный;
3 - вид воздействия на исполнительный механизм:
3 - одностороннего действия тянущие и толкающие;
5 - режим работы (относительная продолжительность включения, %):
5 - ПВ=25;
2 - конструктивное исполнение выводов катушки:
2 - с электрическим соединителем;
40 - степень защиты по ГОСТ 14255-69: 40 - IР40;
Х4 - климатическое исполнение и категория размещения по ГОСТ
15150-69: УХЛ4, О4.
Условия эксплуатации
Высота над уровнем моря не более 4300.
Температура окружающей среды от 1 до 40°С для исполнения УХЛ и от 1 до 55°С для исполнения О.
Верхнее значение относительной влажности воздуха 80% при температуре 25°С для исполнения УХЛ и 98% при температуре 35°С для исполнения О.
Группа механического исполнения М9 по ГОСТ 17516.1-90.
Нормальное рабочее положение электромагнитов любое.
Степень защиты IР40 по ГОСТ 14255-69.
Требования техники безопасности в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Электромагниты для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-92 ИГЛТ.677133.027 ТУ. ТУ 16-92 ИГЛТ.677133.027 ТУ
Технические характеристики
Номинальное рабочее напряжение, В - 24 Номинальный ток, А - 2,6 Номинальная работа, Н·м - 0,42 Номинальное тяговое усилие, Н - 21 Номинальный ход, мм - 20 Время срабатывания, с, не более - 0,12 Время возврата, с, не более - 0,05 Номинальная частота включений, вкл/ч - 3200 Номинальная потребляемая мощность, Вт - 50 Относительная продолжительность включения, % - 25 Постоянная времени t, мс - 75 Механическая износостойкость, циклов ВО - 1·104 Масса, кг - 0,63
Статическая тяговая характеристика электромагнита в эксплуатационно-нагретом состоянии, снятая при напряжении, составляющем 0,9 номинального, приведена в таблице.
Таблица
| Ход якоря, мм | 0 | 5 | 10 | 15 | 20 |
| Тяговое усилие, Н | 50 | 22,8 | 22,4 | 21,5 | 21 |
Надежная работа электромагнитов обеспечивается при колебаниях напряжения питающей сети от 0,9 до 1,1 номинального значения.
Класс нагревостойкости изоляции В по ГОСТ 8865-88, при этом температура нагрева 130°С.
Гарантийный срок - 2 года со дня ввода электромагнитов в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня получения электромагнита потребителем.
Электромагнит представляет собой электромеханическое моноблочное устройство, состоящее из опорного фланца, магнитопровода, якоря, жестко установленного на толкателе, и катушки, намотанной на каркас. Для аксиального перемещения якоря установлены металлофтористые направляющие. Токоподвод к катушке обеспечивается электрическим соединителем, установленным на магнитопроводе.
Необходимая степень защиты обеспечивается герметизацией катушки и прокладкой. Для исключения залипания якоря после отключения катушки от питающей сети предусмотрена немагнитная прокладка.
Принцип действия электромагнита основан на взаимодействии магнитного поля, созданного током, протекающим по обмотке, с ферромагнитным якорем. В результате указанного взаимодействия якорь притягивается к опорному фланцу.
По виду воздействия на исполнительный механизм электромагниты изготовляются тянущие и толкающие.

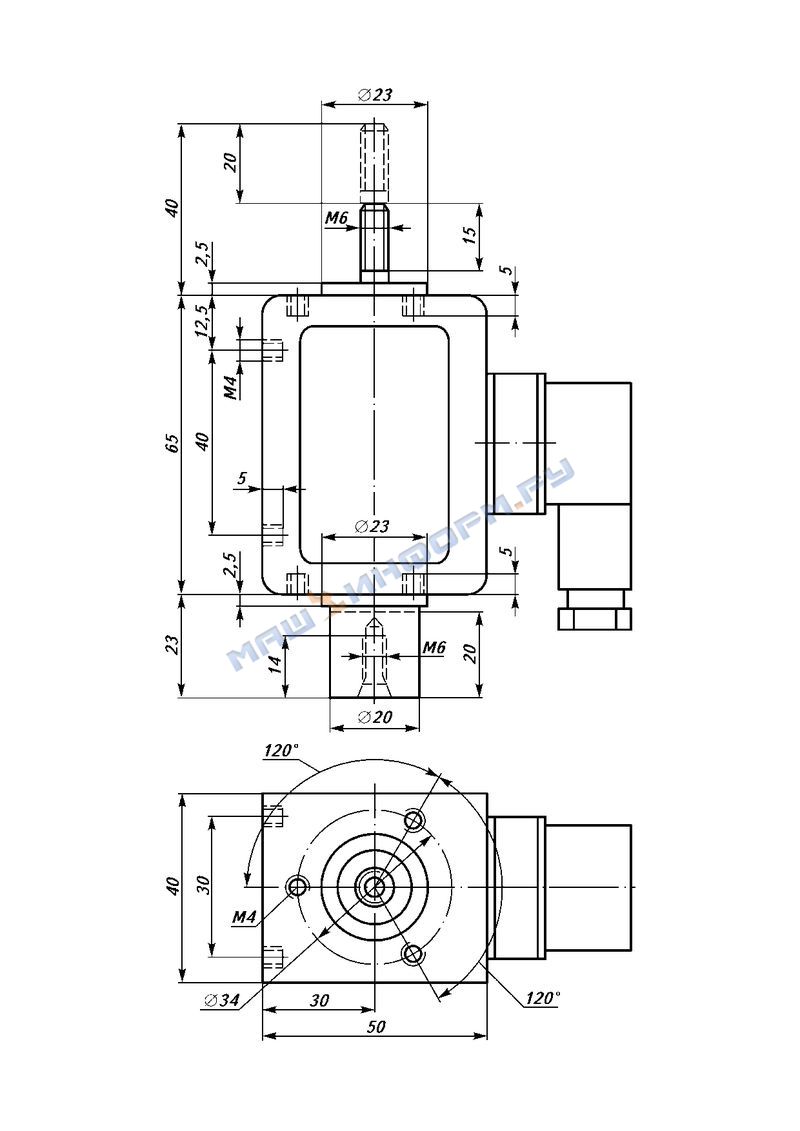

Общий вид, габаритные, установочные и присоединительные размеры электромагнита приведены на рисунке.
Общий вид, габаритные, установочные и присоединительные размеры электромагнита ЭМ48
В комплект поставки входят: электромагнит, техническое описание и инструкция по эксплуатации - 1 экз. на партию электромагнитов, поставляемых в один адрес.
