Электромагниты ЭМ46
Общие сведения
Электромагниты ЭМ46 предназначены для комплектации дублирующего пресса ПДП 1400.
Структура условного обозначения
ЭМ46-36-2322-54Х4:
ЭМ - вид электромагнита;
46 - номер разработки;
36 - условное обозначение номинальной работы: 36 - 2 Н·м;
2 - род тока: 2 - постоянный;
3 - вид воздействия на исполнительный механизм:
3 - одностороннего действия тянущие и толкающие;
2 - режим работы (относительная продолжительность включения, %):
2 - ПВ=100;
2 - конструктивное исполнение выводов катушки:
2 - с электрическим соединителем;
54 - степень защиты по ГОСТ 14255-69: 54 - IР54;
Х4 - климатическое исполнение и категория размещения по ГОСТ
15150-69: УХЛ4, О4.
Условия эксплуатации
Высота над уровнем моря не более 4300 м.
Температура окружающей среды от 1 до 40°С для исполнения УХЛ и от 1 до 55°С для исполнения О.
Верхнее значение относительной влажности воздуха 80% при температуре 25°С для исполнения УХЛ и 98% при температуре 35°С для исполнения О.
Группа механического исполнения М9 по ГОСТ 17516.1-90.
Нормальное рабочее положение электромагнитов любое.
Степень защиты IР54 по ГОСТ 14255-69.
Требования техники безопасности в соответствии с действующими "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей".
Электромагниты для внутригосударственных и экспортных поставок соответствуют требованиям ТУ 16-92 ИГЛТ.677153.005 ТУ. ТУ 16-92 ИГЛТ.677153.005 ТУ
Технические характеристики
Номинальное рабочее напряжение, В - 220 Номинальный ток, А - 0,29 Номинальная работа, Н·м - 2,1 Номинальное тяговое усилие, Н - 70 Номинальный ход, мм - 30 Время срабатывания, с, не более - 0,45 Время возврата, с, не более - 0,27 Номинальная частота включений, вкл/ч - 6000 Номинальная потребляемая мощность, Вт - 70 Относительная продолжительность включения, % - 100 Постоянная времени t, мс - 95 Механическая износостойкость, циклов ВО - 10·106 Масса, кг, не более - 6,3
Статическая тяговая характеристика электромагнита в эксплуатационно-нагретом состоянии, снятая при напряжении, составляющем 0,9 номинального, приведена в таблице.
Таблица
| Ход якоря, мм | 0 | 5 | 10 | 15 | 20 | 25 | 30 |
| Тяговое усилие, Н | 300 | 84 | 76,5 | 74 | 72,5 | 72 | 70 |
Надежная работа электромагнитов обеспечивается при колебаниях напряжения питающей сети от 0,9 до 1,1 номинального значения.
Класс нагревостойкости изоляции В по ГОСТ 8865-88, при этом температура нагрева 130°С.
Гарантийный срок - 2 года со дня ввода электромагнитов в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня получения электромагнита потребителем.
Электромагнит представляет собой электромеханическое моноблочное устройство, состоящее из опорного фланца, магнитопровода, проходного фланца с наружным воротником, якоря, жестко установленного на толкателе и катушки, намотанной на каркас. Для аксиального перемещения якоря установлены металлофтористые направляющие. Токоподвод к катушке обеспечивается электрическим соединителем, установленным на колодке. Необходимая степень защиты обеспечивается сильфонами и прокладками. Для исключения залипания якоря после отключения катушки от питающей сети предусмотрена немагнитная прокладка. Для амортизации ударов при отключении электромагнита предусмотрены шайбы. Для крепления сильфона к штоку предусмотрены стопорные шайбы. Ход якоря устанавливается регулировочными гайками.
Принцип действия электромагнита основан на взаимодействии магнитного поля, созданного током, протекающим по обмотке, с ферромагнитным якорем. В результате указанного взаимодействия якорь притягивается к опорному фланцу.
Общий вид, габаритные, установочные и присоединительные размеры электромагнита приведены на рисунке.

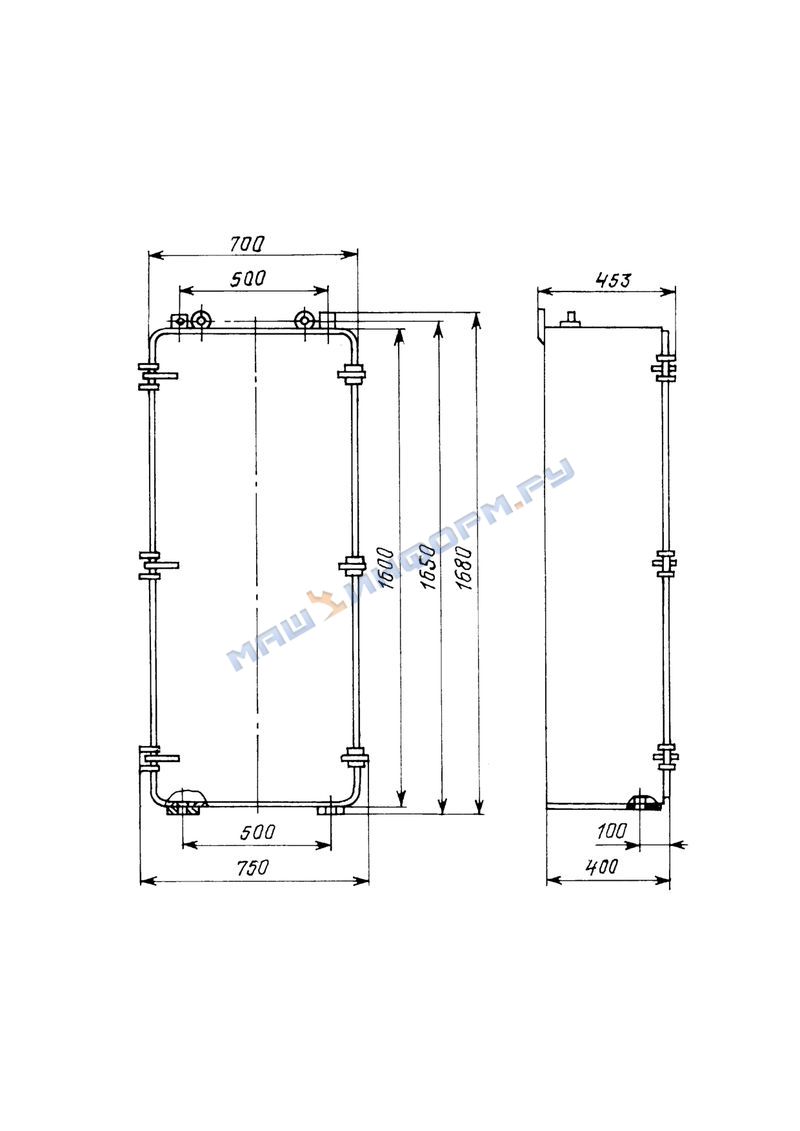

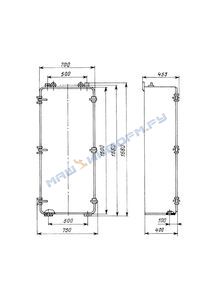

Общий вид, габаритные, установочные и присоединительные размеры электромагнита ЭМ46
В комплект поставки входят: электромагнит, техническое описание и инструкция по эксплуатации - 1 экз. на партию электромагнитов, поставляемых в один адрес.
