Электромагнит ЭТ52М
Общие сведения
Электромагнит является комплектующим изделием регулятора дизелей и предназначен для работы в качестве его электромагнитного привода.
Структура условного обозначения
ЭТ52МХ3:
Э - электромагнит;
Т - тяговый;
52 - конструктивное исполнение;
М - модернизированный;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория
размещения (3) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Температура окружающей среды от минус 5 до 70°С.
Группа условий эксплуатации М25 по ГОСТ 17516.1-90.
Требования безопасности по ГОСТ 9219-95.
Электромагнит отвечает требованиям ГОСТ 9219-95, ГОСТ 17412-72 и ТУ 16-677.003-84. Электромагнит тропического исполнения соответствует дополнительно ГОСТ 15963-79. ТУ 16-677.003-84
Технические характеристики
Технические данные электромагнита представлены в таблице.
| Номинальное напряжение, В | Ход якоря, мм | Тяговое усилие при 0,7 Uном, температура окружающего воздуха 70 ° С, H, не менее | Сопротивление катушки при 20 ° С, Ом | Потребляемая мощность при температуре окружающего воздуха 70 ° С, Вт, не более | Масса, кг | |
| при зазоре 2,5 мм | при втянутом якоре | |||||
| 24 | 2,5+0,1 | 4,5 | 30 | 68 | 6,5 | 0,58 |
| 75 | 680±1 | |||||
| 110 | 1500±1 | |||||
Гарантийный срок - по ГОСТ 9219-95, но не более 2,5 лет со дня отгрузки с предприятия-изготовителя.
Электромагнит (см. рисунок) втяжной, толкающий, разборный, скрепляется с помощью монтажной плиты (или другой детали, на которой он монтируется), для чего на корпусе электромагнита имеется резьба. До монтажа, при транспортировке и хранении детали электромагнита временно скрепляются резьбовым кольцом. Электрические выводы закрытые, внешние провода присоединяются к ним пайкой.

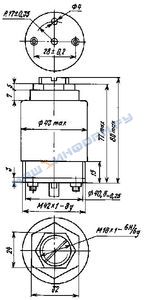

Габаритные и установочные размеры электромагнита ЭТ52М
В комплект поставки входят: электромаг-нит, паспорт, запасные части в соответствии с комплектом запасных частей ИАКВ 677132.044 3И.
