Электромагнит для сжатого газа ЭГ-4
Общие сведения
Электромагнит для сжатого газа ЭГ-4 предназначен для использования в комплекте газобаллонной аппаратуры автомобиля для открытия и закрытия канала подачи сжатого природного газа. ЭГ-4:
ЭГ - электромагнит газовый;
4 - модификация.
Климатическое исполнение У и категория размещения 2 по ГОСТ 15150-69.
Условия эксплуатации
Нормальные климатические условия по ГОСТ 15150-69.
Температура окружающей среды от минус 40 до 70°С.
Относительная влажность воздуха 98% при температуре 25°С.
Вибрационные нагрузки в любом направлении в диапазоне частот до 50 Гц при ускорении 5g. Общее время воздействия вибрационных нагрузок 8 ч.
Ударные нагрузки в любом направлении при ускорении 10g. Общее число ударов 10 000.
Степень защиты от проникновения посторонних тел IР1Х по ГОСТ 14254-96.
Рабочее положение электромагнита в пространстве - произвольное.
Режим работы электромагнита - продолжительный.
Электромагнит соответствует требованиям ЕЖВИ.684432.023 ТУ, ГОСТ 21199-82. ЕЖВИ.684432.023 ТУ;ГОСТ 21199-82
Технические характеристики
Напряжение питания постоянного тока, В - 12-+ Электрическое сопротивление обмотки электромагнита при температуре окружающей среды (20+5)°С, Ом - 13,6+1 Рабочее давление газа в системе топливоподачи, МПа (кгс/см2) - 20 (200) Минимальное напряжение срабатывания электромагнита при рабочем ходе якоря 2,5-+ мм, рабочем давлении газа, в нормальных климатических условиях, В, не более - 10,8 Установившееся превышение температуры нагрева обмотки электромагнита над температурой окружающей среды при работе в продолжительном режиме и максимальном значении напряжения питания при условии крепления электромагнита к теплоотводящей металлической квадратной плите со стороной квадрата, равной 2,5 диаметра корпуса электромагнита, (либо крепления к равноценному по теплоотдаче устройству), °С, не более - 85 Сопротивление изоляции между токоведущими элементами и корпусом электромагнита, МОм, не менее: в нормальных климатических условиях по ГОСТ 15150-69 - 100 в условиях относительной влажности воздуха 98% при температуре 25°С - 1 в конце минимальной наработки в нормальных климатических условиях - 10 Электрическая прочность изоляции электромагнита до ввода в эксплуатацию в холодном состоянии должна выдерживать в течение 1 мин испытательное напряжение переменного тока частотой 50 Гц, В - 550 Диаметр проходного отверстия Ду, мм - 5 Минимальная наработка электромагнита, циклов ВО - 20 000 Минимальный срок сохраняемости электромагнита при хранении в условиях отапливаемого хранилища, а также вмонтированного в защищенную аппаратуру, лет - 2,5 Минимальный срок службы электромагнита, год - 1,5 Масса, кг, не более - 0,36
Электромагнит должен сохранять параметры в пределах норм, установленных в технических условиях, после воздействия на него в нерабочем состоянии следующих климатических факторов:
повышенной предельной температуры воздуха 80°С;
пониженной предельной температуры воздуха минус 45°С.
Гарантийный срок эксплуатации - 1,5 года со дня ввода электромагнита в эксплуатацию.
Конструкция и принцип действия

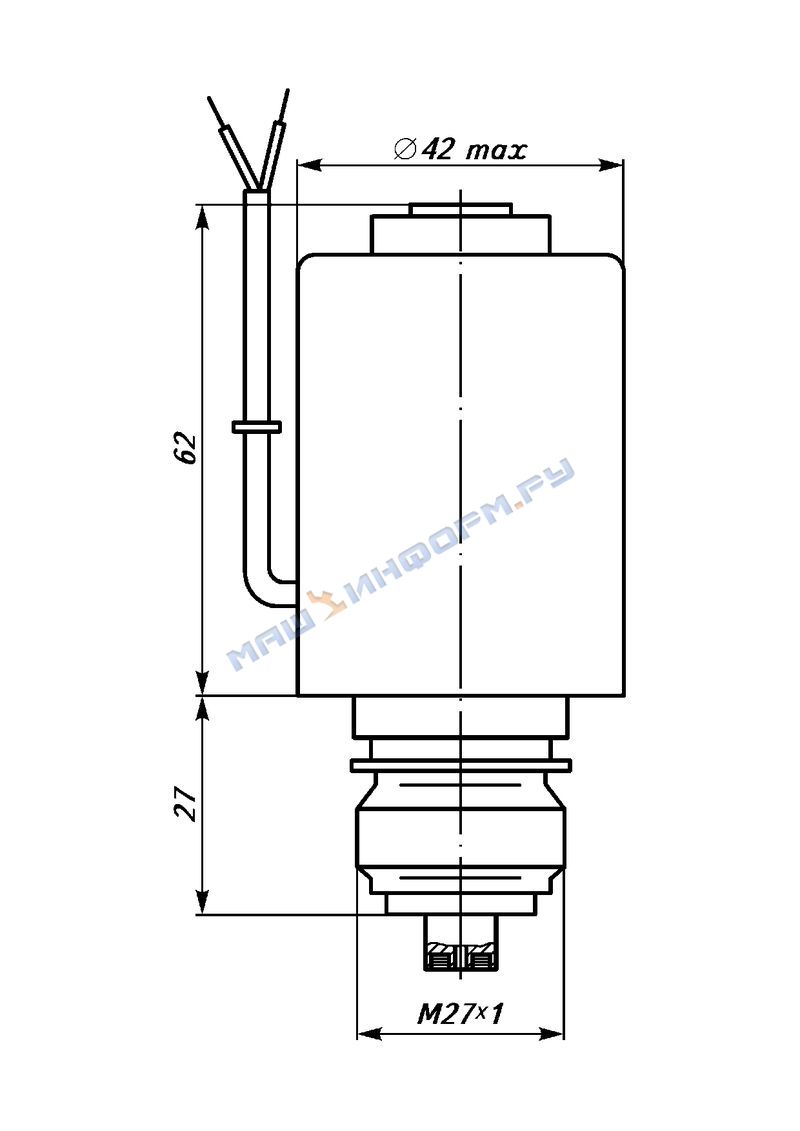

Общий вид, габаритные и установочные размеры электромагнита приведены на рисунке.
Общий вид, габаритные и установочные размеры электромагнита для сжатого газа ЭГ-4
Корпусные детали электромагнита не должны иметь забоин, вмятин, трещин, заусенцев и других повреждений, влияющих на работоспособность и внешний вид изделия.
Нормальное положение электромагнита - закрытое, при котором якорь, находящийся внутри гильзы, под действием пружины находится в нижнем положении и перекрывает канал подачи газа. При включении обмотки, охваченной магнитомягким корпусом, на напряжение постоянного тока якорь движется вверх, открывая канал подачи газа при рабочем давлении.
Применяемые в электромагните резинотехнические изделия должны быть стойкими к воздействию газа.
Конструкция электромагнита обеспечивает герметичность клапанного перехода при рабочем давлении газа.
Электромагнит обеспечивает герметичность элементов его конструкции при давлении газа 20 МПа (200 кгс/см2).
Конструкция электромагнита должна быть прочной (т.е. не должно быть механических повреждений и остаточной деформации) при давлении газа 40 МПа (400 кгс/см2).
Электрическая схема обмотки электромагнита - двухпроводная. Выводы обмотки заканчиваются штырями или монтажными проводами в зависимости от требований потребителя.
При расположении электромагнита в двигательном отсеке автомобиля должен быть исключен непосредственный контакт с нагретыми частями двигателя. При размещении электромагнита в зоне прямой видимости выпускного коллектора двигателя, он должен быть защищен от прямого излучения экраном, дополнительным к штатному экрану, имеющемуся на двигателе.
После нахождения электромагнита в обесточенном состоянии более 15 сут необходимо предварительно произвести не менее трех включений-отключений.
Электромагнит обладает следующими преимуществами:
при меньшей примерно на 20% потребляемой мощности достигнуто значение усилия отрыва на 20% выше, чем у всех существующих клапанов и электромагнитов подобного типа благодаря использованию в конструкции технических решений по патенту RU 201 6331 С1 (5F16К 31/02);
компактностью конструкции;
легкостью монтажа электромагнита в аппаратуре заказчика.
В комплект поставки входят: электромагнит и этикетка (на упаковку).
