Электроводонагреватели типа ЭВА
Общие сведения
Водонагреватель типа ЭВА является стационарным электронагревательным прибором аккумуляционного типа атмосферного давления и предназначен для нагрева воды ниже точки кипения и длительного ее хранения в нагретом состоянии.
Структура условного обозначения
ЭВА-Х1,6 УХЛ4:
ЭВА - электрический водонагреватель аккумуляционный;
Х - вместимость, л;
1,6 - мощность водонагревателя, кВт;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69. Ё По способу защиты человека от поражения электрическим током водонагреватель относится к I классу по ГОСТ 27570.0-87. Имеет брызгозащищенное исполнение.
Водонагреватели соответствуют ТУ 34 6841 7026-200-96.
Нормативно-технический документ
ТУ 34 6841 7026-200-96
Технические характеристики
Технические данные водонагревателя приведены в таблице.
Таблица
Наименование параметра | Значение параметра для водонагревателей типов | ||
ЭВА-20/1,6 | ЭВА-50/1,6 | ЭВА-100/1,6 | |
Номинальное напряжение питания, В | 220±10% | ||
Частота тока, Гц | 50 | ||
Номинальная мощность, кВт | 1,6 | ||
Максимальная температура нагретой воды, ° С | 85 | ||
Начальная скорость охлаждения нагретой воды, ° С/ч, не более | 1 | ||
Вместимость, л | 20 | 50 | 100 |
Время нагрева до температуры 85 ° С | 1 | 3,2 | 5 |
Время нагрева до температуры 40 ° С | 0,4 | 1 | 3 |
Масса, кг | 21 | 35 | 52 |
Габаритные размеры, мм: | 325 800 | 400 880 | 500 1000 |
Средний срок службы, лет, не менее | 5 |
Гарантийный срок - 1 год со дня продажи при соблюдении потребителем правильного подключения и эксплуатации водонагревателя.

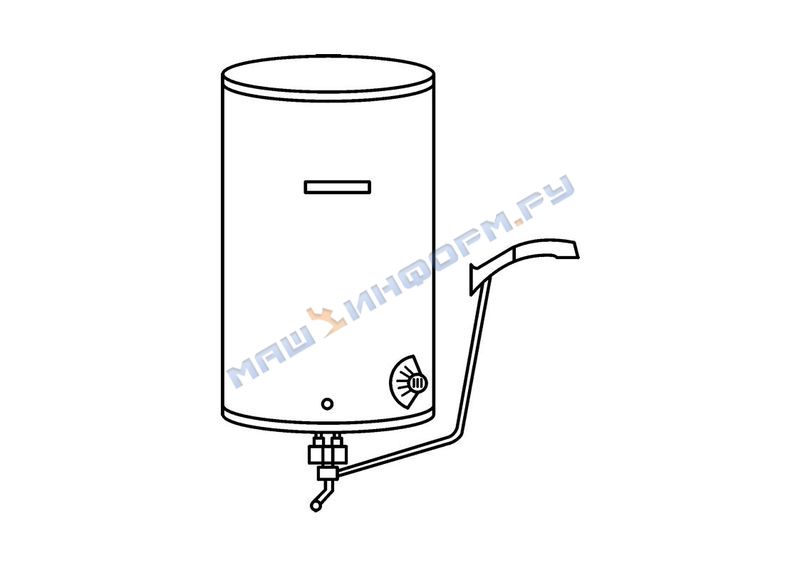

Электроводонагреватель типа ЭВА (рисунок) является автоматически работающим прибором низкого давления. Внутренняя полость герметичного бака соединена изливом горячей воды через смеситель, которым комплектуется водонагреватель. Между баком и кожухом находится теплоизоляция. Водонагреватель имеет терморегулятор, снабженный ручкой переключателя со шкалой в пределах от 40 до 85°С.
Включение в сеть и отключение водонагревателя от сети производятся с помощью вилки соединителя.
Вода нагревается трубчатым нагревателем, встроенным в бак, мощностью 1,6 кВт.
В комплект поставки входят: водонагреватель, смеситель в сборе с кнопочным переключателем, излив в сборе, шланг в металлорукаве с душевой сеткой, гибкие шланги - 2 шт., кронштейн для подвески душевой сетки, шурупы для крепления кронштейна - 2 шт., штепсельная розетка РШ-4-20-04Р43-02-10/220: уплотнения - 2+2 шт., руководство по эксплуатации.
