Электроводонагреватели типа ЭПЗ
Общие сведения
Электроводонагреватели типа ЭПЗ предназначены для отопления и горячего водоснабжения сельскохозяйственных, производственных и культурно-бытовых помещений.
Структура условного обозначения
ЭПЗ-ХХ УХЛ4:
Э - электродный;
П - проточный;
З - циркуляция воды по замкнутому контуру;
Х - мощность, кВт;
Х - порядковый номер исполнения;
УЛХ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря до 1000 м.
Температура окружающей среды от 5 до 35°С.
Относительная влажность воздуха до 80% при температуре 25°С.
Окружающая среда невзрывоопасная, не содержащая значительного количества токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры работы электронагревателей.
Требования техники безопасности по ГОСТ 12.2.007.9-88.
Электроводонагреватели соответствуют требованиям ТУ 16-90 ИЕВУ.681953.002 ТУ (ЭПЗ-25И2), ТУ 3442-005-13241805-94 (ЭПЗ-100И2), ТУ 16-681.120-85 (ЭПЗ-И3).
Нормативно-технический документ
ТУ 16-90 ИЕВУ.681953.002 ТУ;ТУ 3442-005-13241805-94;ТУ 16-681.120-85
Технические характеристики
Технические данные электроводонагревателей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для электроводонагревателей типов | |||
| ЭПЗ-25И2 | ЭПЗ-100И2 | ЭПЗ-100И2М | ЭПЗ-250И3 | |
| Номинальная мощность, кВт | 25 | 100 | 100 | 250 |
| Номинальное напряжение, В | 380/220 | |||
| Число фаз | 3 | |||
| Номинальная температура, ° С: | 70 95 | |||
| Максимальное рабочее давление, МПа | 0,6 | |||
| Производительность | 0,85 | 3,5 | 3,5 | 8,5 |
| Диапазон регулирования мощности, | 50–100 | 25–100 | 20–100 | 20–100 |
| КПД, %, не менее | 99 | |||
| Номинальное удельное электрическое сопротивление применяемой воды при 20 ° С, Ом·м | 20 | |||
| Средний ресурс работы, ч, не менее | 10 000 | |||
| Габаритные размеры, мм: | 745 300 700 130 500 | 745 300 980 130 780 | 660 297 1155 130 780 | 900 472 1480 100 730 |
| Масса, кг, не более | 57 | 50 | 50 | 175 |
Гарантийный срок - 2 года со дня ввода электроводонагревателя в эксплуатацию.
Электроводонагреватель представляет собой электродное устройство.
Нагрев воды осуществляется при прохождении через нее электрического тока, вызываемого разностью потенциалов между фазными и регулирующими электродами.
Возможна установка уровня выделения мощности.
В электроводонагревателе предусмотрено автоматическое поддержание заданной температуры воды на выходе.
Электродная группа состоит из фазных и регулирующих электродов, смонтированных на крышке электроводонагревателя.
В корпус вварены два патрубка: нижний патрубок служит для подачи воды из системы, верхний - для отвода нагретой воды.
К верхнему патрубку крепится съемный патрубок, на котором установлены регулирующий и защитный датчики температуры, а также предохранительный клапан. Аппаратура управления размещена в ящике управления.
В устройстве предусмотрены два режима работы: ручной и автоматический. В автоматическом режиме регулирование температуры выходящей воды осуществляется датчиком температуры.
В электроводонагревателях ЭПЗ-И3 предусмотрено автоматическое управление средней мощностью электроводонагревателя в зависимости от температуры воды из выходе с учетом температуры воздуха в отапливаемом помещении и коррекцией по температуре наружного воздуха.
Для горячего водоснабжения электроводонагреватель может быть использован при наличии теплообменника, в первичный контур которого он включается.
Габаритные размеры ящиков управления приведены на рис. 1, габаритные и установочные размеры электроводонагревателей и ящиков управления - на рис. 2.
Таблица к рис. 1
| Тип электроводонагревателя | Тип ящика управления | Габаритные размеры, мм | Масса, кг, не более |
| ЭПЗ-25И2 | Входит в конструкторскую документацию | 475 ? 350 ? 250 | 14 |
ЭПЗ-100И2 ЭПЗ-100И3 | ЩУА-1У4 Я9303-2304 УХЛ3.1 Я8101-4274 УХЛ3.1 | 800 ? 400 ? 300 440 ? 400 ? 180 857 ? 460 ? 310 | 24 15 37 |
| ЭПЗ-250И3 | Я9303-2304 УХЛ3.1 Я8101-4674 УХЛ3.1 | 440 ? 400 ? 180 1350 ? 750 ? 500 | 15 80 |
Габаритные размеры ящиков управления
Общий вид, габаритные и установочные размеры электроводонагревателей:

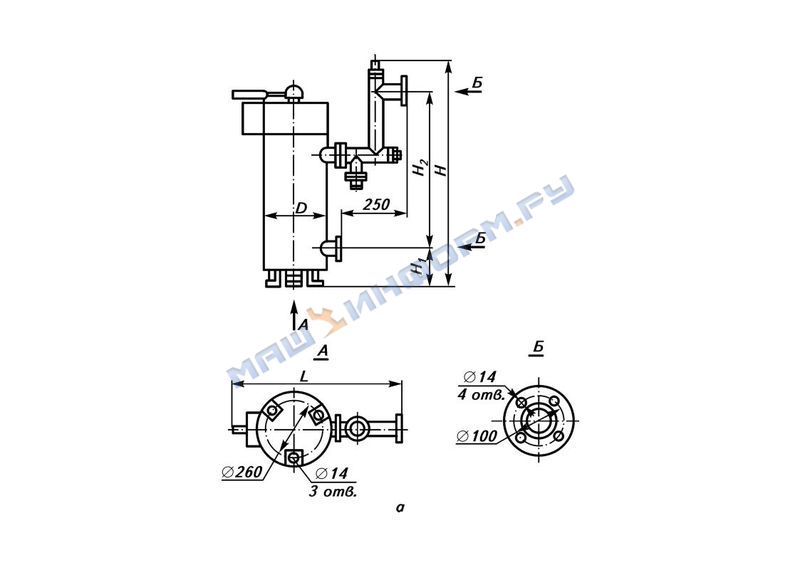

а - ЭПЗ-И2;

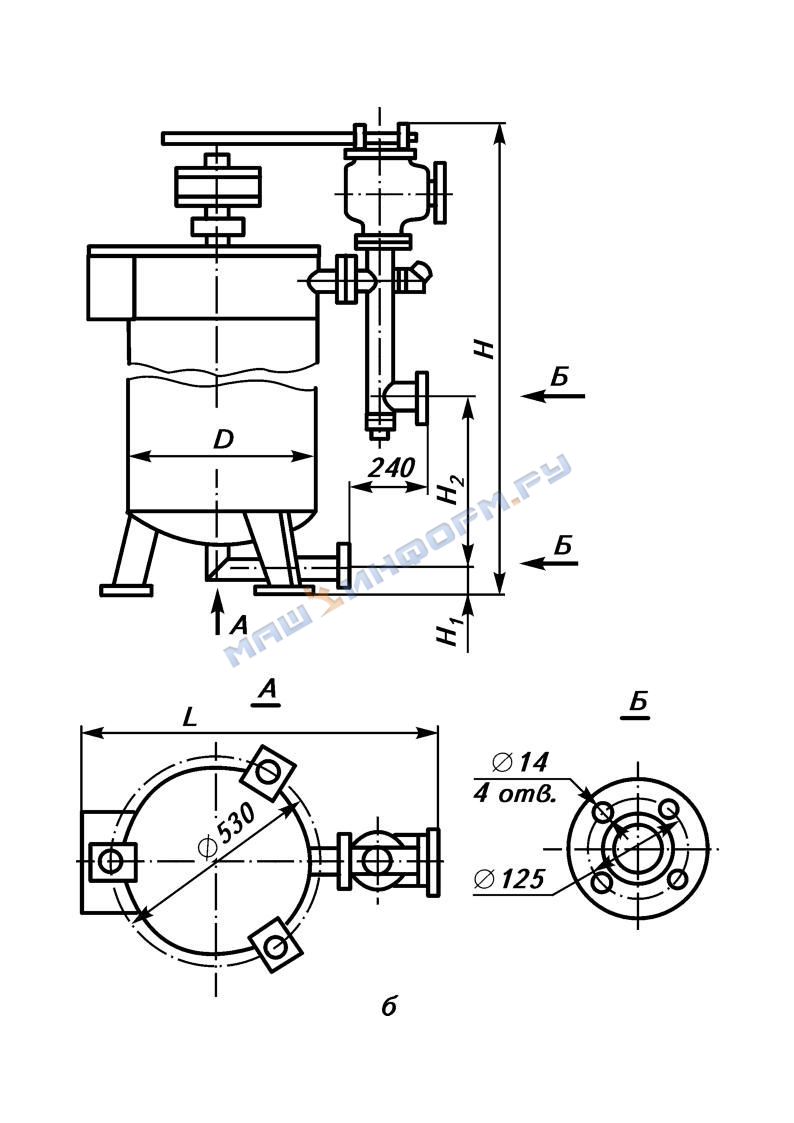

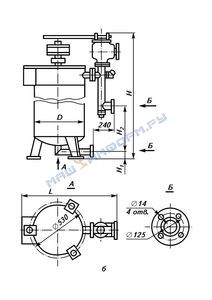

б - ЭПЗ-И3 Е В комплект поставки входят: электроводонагреватель, ящик управления, комплект запасных частей, эксплуатационная документация.
