Электроводонагреватель типа ЭВНП-150/0,8-30
Общие сведения
Электроводонагреватель предназначен для нагрева проточной воды для технологических нужд животноводческих ферм, гаражей, предприятий бытового и коммунального назначения. Электроводонагреватель позволит компенсировать отсутствие централизованного горячего водоснабжения.
Структура условного обозначения
ЭВНП-150/0,8-30:
ЭВ - электроводонагреватель;
Н - со свободным сливом;
П - проточный;
150 - полезная емкость, дм3;
0,8 - температура нагрева, сотни °С ;
30 - номинальная мощность, кВт.
Климатическое исполнение электроводонагревателя УХЛ4 по ГОСТ 15150 - 69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Атмосферное давление от 630 до 800 мм рт. ст..
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха до 80% при температуре от 1 до 35°С.
Окружающая среда невзрывоопасная с допустимым содержанием агрессивных паров, газов и пыли в концентрациях, не превышающих установленных ГОСТ 12.1.005 - 88.
Электроводонагреватель по степени защиты от влаги изготовлен в каплезащитном исполнении по ГОСТ 27570.18 - 89, ящик управления - со степенью защиты IР41 по ГОСТ 14254 - 80.
Номинальное значение механических факторов - по группе М23 ГОСТ 17516.1 - 90.
По условиям эксплуатации электроводонагреватель относится к электроприборам, работающим без надзора, со свободным сливом. Номинальный режим работы продолжительный.
Конструкция электроводонагревателя соответствует требованиям безопасности, установленным ГОСТ 27570.18 - 89 и ГОСТ 12.2.007.7 - 83.
По типу защиты от поражения электрическим током электроводонагреватель относится к классу I по ГОСТ 27570.0 - 87. НДИЮ.681951.001
Номинальное напряжение, В:
цепей управления - 220
силовых цепей - 380
Частота тока, Гц - 50
Номинальная мощность, кВт - 30
Полезная емкость, дм3, не более - 150
Температура воды, °С , не более - 80
Время первого нагрева воды, мин, не более - 40
Число фаз - 3
Среда в рабочем пространстве - вода
Производительность при нагреве воды, л/ч:
от 5 до 30°С - 750
от 5 до 80°С - 250
Избыточное давление воды в электроводонагревателе, мПа, не более - 0,2
Габаритные размеры (без ящика управления), мм - 650x1050x995
Установленный срок службы, лет, не менее - 8
Вероятность безотказной работы, ч, не менее - 1300
Средняя наработка на отказ, ч, не менее - 2000
Среднее время восстановления, ч, не более - 2
Масса, кг, не более - 110
Конструкция и принцип действия
Электроводонагреватель (см. рисунок) состоит из бака с нагревательными элементами, предназначенного для подогрева воды в системе горячего водоснабжения, состоящего из корпуса 8, кожуха 6, крышки 3, нагревателей 4, трубопроводной арматуры 7, приборов контроля температуры 2 и 5, ящика управления 1 и рукавов 9.

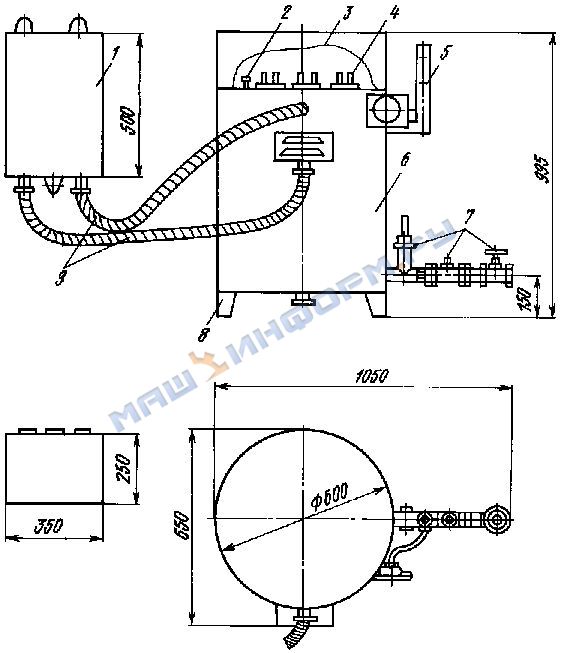

Основные элементы, габаритные и установочные размеры электроводонагревателя ЭВНП-150/0,8-30
Бак с нагревательными элементами выполнен из корпуса круглой формы и представляет собой емкость, сваренную из листового проката.
Кожух представляет собой сварную обечайку, выполненную из профильного проката. Нагрев воды определяется с помощью блока нагревателей, состоящего из трех трубчатых электронагревателей типа ТЭН170В13/5Р220 общей мощностью 30 кВт, соединенных в "звезду".
На баке установлено температурное реле, которое регулирует температуру воды до 80°С и подает команды на включение и отключение электронагревателей.
Отключение системы регулирования температуры от сети производится с помощью рукоятки автоматического выключателя, которая выведена наружу ящика управления. На его двери расположена лампа молочного цвета, сигнализирующая включенное состояние электронагревателей.
Вся аппаратура расположена в навесном ящике управления, который устанавливается в удобном для обслуживания месте, вблизи бака с нагревательными элементами.
Принцип работы электроводонагревателя
После заполнения системы водой подать напряжение на нагреватели установкой рукоятки кнопочного выключателя, находящейся на двери ящика управления, в положении ВКЛ.
Контролировать работу электронагревателя необходимо по горению сигнальной лампы, указывающей на включенное состояние нагревателей. При этом происходит автоматическое поддержание температуры 80°С, при температуре 90°С происходит полный съем напряжения с нагревателей.
В комплект поставки входят: бак с нагревательными элементами;
ящик управления; рукава; комплект эксплуатационных документов по "Ведомости эксплуатационных документов"; комплект запасных частей по "Ведомости ЗИП"; эксплуатационная документация на покупное оборудование.
