Электроводонагреватель типа ЭВН-5/220-20
Общие сведения
Электроводонагреватель предназначен для нагрева воды ниже точки кипения и является составным элементом системы отопления жилых помещений естественной циркуляцией воды.
Электроводонагреватель обеспечивает отопление жилых помещений общим объемом до 200 м3. Может также использоваться для отопления производственных, складских и других специальных помещений. ЭВН-5/220-20:
ЭВ - электроводонагреватель;
Н - низкого давления;
5 - потребляемая мощность, кВт;
220 - номинальное напряжение, В;
20 - порядковый номер исполнения.
Условия эксплуатации
Номинальное значение климатических факторов для исполнения УХЛ4 по ГОСТ 15150-69 и механических - для группы М23 по ГОСТ 17516.1-90.
Электроводонагреватель по типу защиты от поражения электрическим током соответствует классу 1 по ГОСТ 27570.0-87, по степени защиты от влаги в каплезащитном исполнении. Электроводонагреватель относится к приборам, работающим без напора, со свободным сливом.
Номинальный режим работы продолжительный.
По условиям эксплуатации помещение, где устанавливается электроводонагреватель, должно иметь естественную вентиляцию. Расстояние от стен помещения до корпуса электроводонагревателя должно быть не менее 250 мм. Блок управления следует устанавливать в одном помещении с электроводонагревателем на расстоянии не более 4 м от него. НДИЮ.681951.003
Технические характеристики
Номинальное напряжение, В - 220 Частота питающей сети, Гц - 50 Потребляемая мощность, кВт - 5 Номинальная вместимость, дм3 - 13 Максимальная температура нагрева воды, °С - 90 Максимальное давление в резервуаре, МПа, не более - 0,2 Габаритные размеры без блока управления, мм - 280x420x400 Масса без блока управления, кг, не более - 17,5 Установленная безотказная наработка, ч, не менее - 1000 Средняя наработка на отказ, ч, не менее - 2000 Установленный срок службы, лет, не менее - 7 Среднее время восстановления работоспособного состояния, ч, не более - 2
Гарантийный срок - 12 мес со дня продажи при условии соблюдения потребителем правил эксплуатации и хранения.
Конструкция и принцип действия

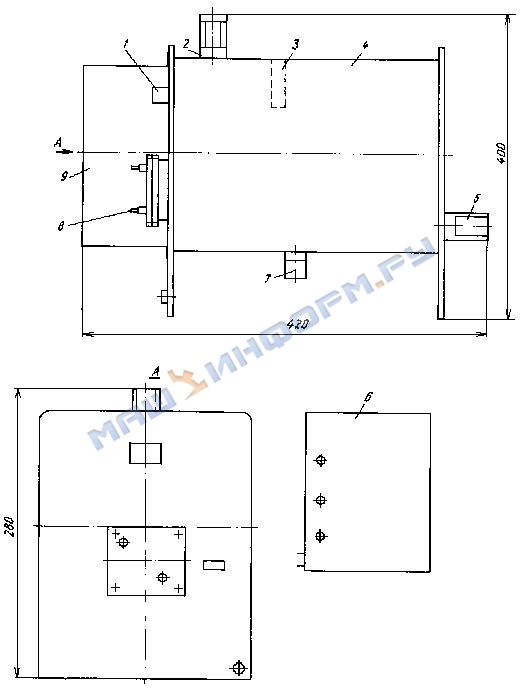

Электроводонагреватель (см. рисунок) состоит из следующих составных частей: реле 1, патрубка 2, гнезда для установки термометра 3, резервуара 4, патрубка обратки 5, блока управления 6, патрубка слива 7, электронагревателя 8, кожуха 9.
Общий вид и основные элементы электроводонагревателя ЭВН-5/220-20
Резервуар электроводонагревателя цельнометаллический, цилиндрической формы. В его верхней части находится патрубок для отбора горячей воды, а в нижней части задней торцевой стенки - патрубок для подвода остывшей воды (обратки).
Через патрубок слива в нижней части резервуара осуществляется заполнение электроводонагревателя и системы отопления холодной водой.
Через этот же патрубок производится (при необходимости) слив воды из системы отопления.
В верхней части резервуара находится гнездо для установки термометра.
Нагрев воды осуществляется нагревательным блоком, представляющим собой трубчатый электронагреватель (ТЭН). Выводы ТЭНа закрыты защитным кожухом.
Регулирование температуры нагрева воды осуществляется реле, которое дает команду на отключение нагревательного блока при нагреве воды до 90°С и на включение при остывании воды до температуры 85°С.
При большом объеме тепла (большом объеме отапливаемых помещений, работы в наиболее холодное время года и т.п.) нагреваемая вода может не достигать температуры 90°С. В этом случае реле выполняет только функцию аварийного отключения.
Управление работой электронагревателя осуществляется блоком управления, в котором смонтированы магнитный пускатель, реле и элементы световой сигнализации.
Принцип работы следующий. Электроводонагреватель, трубопроводы системы отопления и радиаторы заполняются холодной водой. Включается выключатель на блоке управления. При этом включится магнитный пускатель, подающий напряжение на нагревательный блок; на блоке управления должна загореться сигнальная лампа красного цвета. Нагретая до 90°С вода из резервуара по трубопроводу подачи поступает в радиаторы системы отопления, а затем по магистрали обратки возвращается в резервуар электроводонагревателя, где снова нагревается.
Отключение электроводонагревателя производят выключением автоматического выключателя на сетевом щитке. При этом должны погаснуть обе сигнальные лампы (зеленого и красного цвета).
Допускается, в случае необходимости, производить отключение электроводонагревателя выключателем на блоке управления. При этом должна погаснуть сигнальная лампа красного цвета.
После окончания отопительного сезона следует слить воду из системы отопления и удалить образовавшуюся накипь промывкой 2 - 3%-ным раствором ингибированной соляной кислоты. Раствор должен быть подогрет до температуры 60 - 80°С. После удаления накипи систему промыть теплой водой в течение 30 мин.
Для уменьшения коррозии электроводонагревателя и всей системы отопления в межотопительный период после промывки ее рекомендуется вновь заполнить водой. В комплект поставки входят: электроводонагреватель; блок управления; соединительные провода; термометр; руководство по эксплуатации; транспортная тара.
