Электроводонагреватель СКБ-5535
Общие сведения
Электроводонагреватель предназначен для перегрева воды от 70 до 95°С в системах водяного отопления помещений. СКБ-5535:
СКБ - специальное конструкторское бюро;
5535 - порядковый номер разработки.
Условия эксплуатации
Электроводонагреватель СКБ-5535 эксплуатируется в условиях, соответствующих климатическому исполнению и категории размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89. Водонагреватель работоспособен после воздействия пониженной температуры окружающего воздуха до минус 50°С и после воздействия относительной влажности до 95% при 30°С.
Область применения электроводонагревателя в части воздействия механических нагрузок соответствует требованиям конструкторской документации ИЕВУ.681.945.008. ИЕВУ.681.945.008
Технические характеристики
Номинальное напряжение питающей сети, В - 380/220 Номинальная частота тока, Гц - 50 Мощность при минимальном напряжении, кВт - 9 Номинальная температура воды, °С: на входе - 70 на выходе - 95 Максимальная температура воды на выходе, °С - 130 Производительность, м3/ч - 0,3 Рабочее давление, кгс/см2 - 6 Количество ТЭНов - 3 Масса, кг, не более - 97 Габаритные размеры, мм - 1090x410x545
Гарантийный срок - 10 лет со дня ввода электронагревателя в эксплуатацию в составе системы.
Конструкция и принцип действия
Электроводонагреватель (рисунок) состоит из бака, крышки, трех ТЭНов, кожуха выводов. Бак представляет собой сварную конструкцию из обечайки диаметром 325 мм и фланца с канавкой под уплотнительное кольцо. В бак вварены два патрубка Ду50 для подвода и слива воды. К фланцу бака через уплотнительное кольцо крепится крышка при помощи болтового соединения. В крышке имеются шесть отверстий для крепления ТЭНов. Кожух выводов представляет собой сварную конструкцию и предназначен для защиты выводов ТЭНов от воздействия окружающей среды.

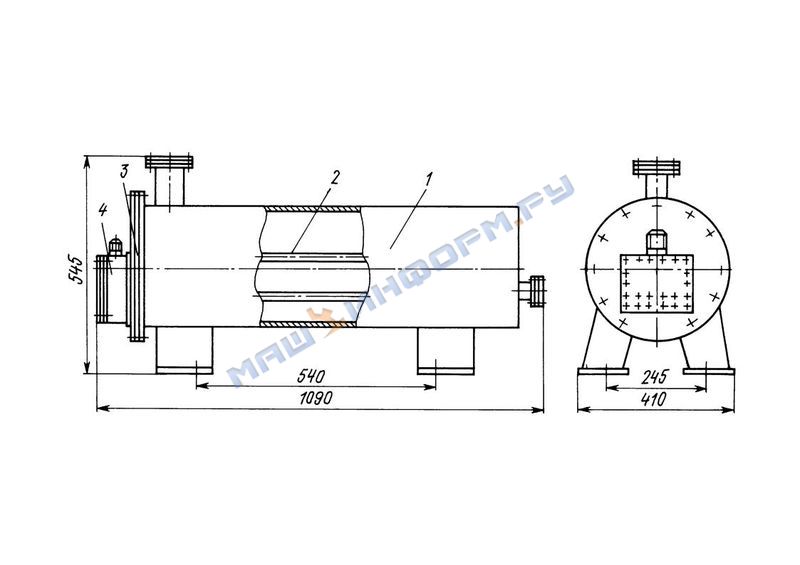

Общий вид, габаритные и установочные размеры электронагревателя:
1 - бак;
2 - ТЭН;
3 - крышка;
4 - кожух выводов
Принцип работы электронагревателя основан на преобразовании электрической энергии тока, проходящего через ТЭНы, в тепловую, которая подогревает проходящую через изделие воду.
В комплект поставки входят: электроводонагреватель, паспорт, инструкция по эксплуатации и монтажу.
