Электроводонагреватель проточный типа ПЭВН 220-5,0
Общие сведения
Электроводонагреватель типа ПЭВН 220-5,0 предназначен для быстрого нагрева холодной воды в жилых и бытовых помещениях при наличии холодного водоснабжения. ПЭВН 220-5,0:
П - проточный;
ЭВН - электроводонагреватель;
220 - номинальное напряжение, Вт;
5,0 - потребляемая мощность, кВт.
Условия эксплуатации
Климатическое исполнение и категория размещения УХЛ4 по ГОСТ 15150-69.
Степень защиты от влаги - брызгозащищенная конструкция.
Режим работы продолжительный.
Электроводонагреватель типа ПЭВН 220-5,0 соответствует требованиям ТУ 3468-008-12589972-99.
Нормативно-технический документ
ТУ 3468-008-12589972-99
Технические характеристики
Напряжение питающей сети, В - 220 Потребляемый ток, А, не более - 23 Ток - Переменный Потребляемая мощность, кВт, не более - 5,0 Расход электроэнергии, кВт/ч - 3 или 5 Класс защиты - 1 Минимально допустимое давление на входе, МПа - 0,1 Производительность при температуре воды на выходе 40°С, л/мин, не более - 2,4 Габаритные размеры (без излива), мм - 206x65x307 Масса, кг, не более - 2
Гарантийный срок эксплуатации - 1,5 года со дня продажи.
Срок службы - 8 лет с момента ввода в эксплуатацию.
Конструкция и принцип действия
Водонагреватель (рис. 1) состоит из двух электронагревателей, помещенных в оболочку из медных трубок, буксы, соединяющей трубки между собой, входного и выходного штуцеров. Штуцера и букса герметично соединены с трубками и электронагревателями. Нагреваемая вода проходит по зазору между трубкой и электронагревателем и быстро нагревается. Включение нагрева происходит с помощью реле давления при открытии вентиля на входе водонагревателя. Для рационального использования водонагреватель имеет переключатель мощности, с помощью которого включается один или оба электронагревателя. Индикация включения каждого электронагревателя осуществляется сигнальными лампами. При открытии вентиля на входе водонагревателя вода начинает протекать по медным трубам. Давление протекающей воды воздействует на мембрану реле давления, включаются микропереключатели и соответственно, происходит нагрев электронагревателей. Требуемая температура воды достигается регулированием напора.
Общий вид и габаритные размеры проточного электроводонагревателя ПЭВН 220-5,0:
1 - шланг для подвода холодной воды;
2 - фильтр;
3 - светосигнальное устройство;
4 - излив;
5 - шланг для душевой насадки;
6 - душевая насадка
Температура воды в водопроводе меняется в зависимости от времени года от 5 до 20°С, поэтому необходимая температура воды зимой достигается меньшим напором, чем летом (рис. 2). Если давление в системе водоснабжения ниже уровня срабатывания реле давления, водонагреватель не включится. Поэтому при подключении водонагревателя к накопительному баку (в отсутствие централизованного водоснабжения) последний необходимо поднять на высоту 10 м относительно водонагревателя. При недостаточном давлении воды возможно использование насоса.

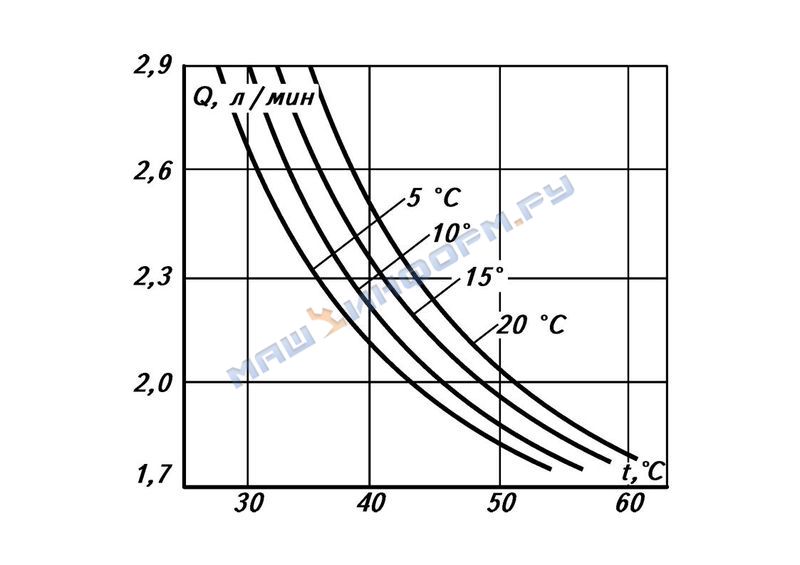

Зависимость производительности Q от температуры t воды на выходе при различной температуре воды на входе
Электрическая принципиальная схема представлена на рис. 3.

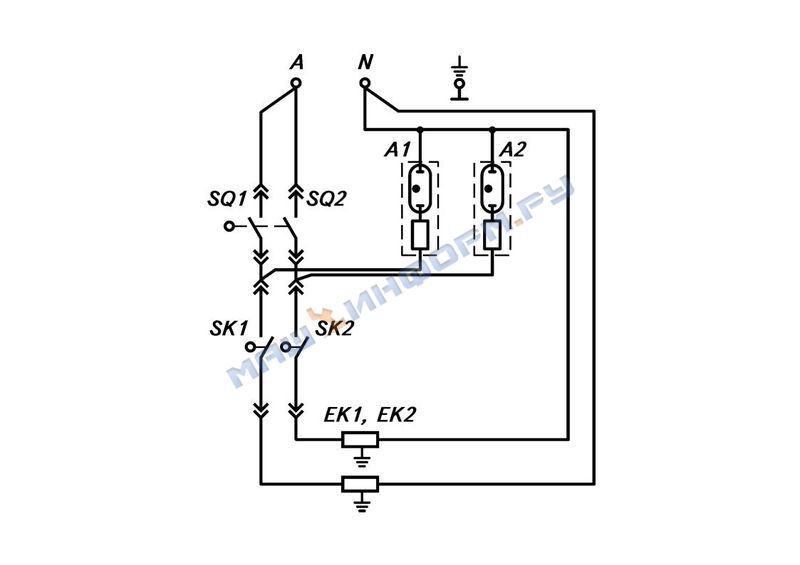

Электрическая принципиальная схема:
SQ1, SQ2 - микропереключатели;
SK1, SK2 - терморегуляторы;
А1, А2 - светосигнальное устройство;
EK1, EK2 - электронагреватели
В комплект поставки входят: водонагреватель и комплектующие по трем вариантам.
Вариант "И" (водонагреватель комплектуется изливом): водонагреватель, излив, вкладыши (1 компл.), переходной штуцер, шланг L=350 мм, прокладки 4 (шт.), фильтр, руководство по эксплуатации, упаковка.
Вариант "Д" (водонагреватель комплектуется душевой насадкой): водонагреватель, душевая насадка, вкладыши (1 компл.), переходной штуцер, шланги L=800 мм и L=1200 мм, прокладки (6 шт.), фильтр, кронштейн для душа, руководство по эксплуатации, упаковка.
Вариант "С" - совмещенный комплект принадлежностей состоит из комплекта варианта "Д", дополненного пластмассовым изливом.
