Электроводонагреватель ЭВН-19
Общие сведения
Электроводонагреватель типа ЭВН-19 предназначен для отопления и горячего водоснабжения отдельных объектов социально-культурного, бытового, коммунального, промышленного и сельскохозяйственного назначения, удаленных от источников централизованного теплоснабжения. ЭВН-19 УХЛ4:
ЭВН - электроводонагреватель;
19 - максимальная мощность, кВт;
УХЛ4 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Окружающая среда взрыво- и пожаробезопасная, не насыщенная водяными парами и не содержащая токопроводящей пыли и едких паров, разрушающих металл и изоляцию.
Концентрация нетокопроводящей пыли не более 0,5 мг/м3.
Допускается к эксплуатации в закрытых помещениях с естественной вентиляцией при температуре окружающей среды от 1 до 40°С и относительной влажности воздуха не более 80%.
Содержание взвешенных веществ в сетевой и подпиточной воде не более 5 мг/кг, содержание растворенного кислорода не более 0,05 мг/кг. Уровень РН не менее 7.
По технике безопасности изделие соответствует требованиям ГОСТ 18142.1-85 и ГОСТ 12.2.007.0-75, а также действующим требованиям "Правил технической эксплуатации электроустановок потребителей", "Правил техники безопасности при эксплуатации электроустановок потребителей" и "Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 115°С".
Электроводонагреватель ЭВН-19 соответствует комплекту документации 40.001.00.00. Документация 40.001.00.00
Технические характеристики
Номинальное напряжение питающей сети, В - 380/220 Род тока - Переменный трехфазный Частота тока, Гц - 50 Максимальная мощность, кВт - 19 Максимальный фазный ток, А, не более - 30 Охлаждение электрооборудования - Естественное воздушное Регулирование выходной мощности - Ступенчатое Количество ступеней - 2 Выходная мощность, % номинальной: I ступень - 33 II ступень - 100 Теплопроизводительность, Гкал/ч - 0,016 Температура теплоносителя, °С, не более - 85 Объем отапливаемого помещения, м3 - 300 Габаритные размеры, мм, не более - 1465x390x390 Масса, кг, не более - 75
Гарантийный срок электроводонагревателя - 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
Конструкция и принцип действия
Электроводонагреватель ЭВН-19 (рис. 1) состоит из электрокотла ЭК-19, блока управления электрокотлом (БУЭ) и жгута с термодатчиками, объединенных в единую конструкцию.

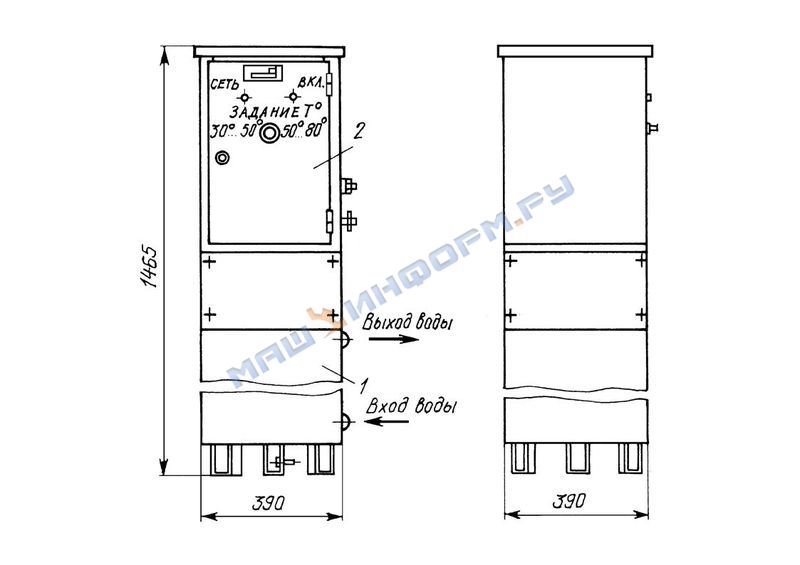

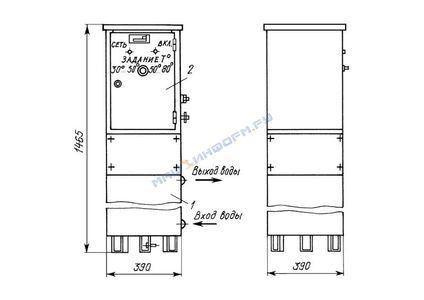

Общий вид и габаритные размеры электроводонагревателя ЭВН-19:
1 - электрокотел ЭК-19;
2 - БУЭ
Электрокотел ЭК-19 предназначен для нагрева воды и поддержания ее температуры. БУЭ используется для управления котлом и его защиты в аварийных режимах.
Жгут с термодатчиками служит для преобразования значения температуры воды на выходе котла в электрический сигнал с целью дальнейшей передачи этого значения в БУЭ.
Электрокотел представляет собой закрытый крышкой металлический цилиндр со штуцерами для подвода холодной и отвода нагретой воды. Котел установлен в металлический кожух, пространство между корпусом котла и кожухом заполнено теплоизолирующим материалом. В крышке котла установлены 6 трубчатых электронагревателей (ТЭНов), а также терморезистор и термоконтактор жгута с термодатчиками.
Корпус БУЭ устанавливается на кожух котла и скрепляется с ним болтами в единую конструкцию. Конструктивно корпус БУЭ разделен на два отсека. Отсеки БУЭ разделены теплоизоляционной плитой, на которой установлен разъем Х1 (рис. 2) для подключения жгута с термодатчиками к БУЭ. Верхний отсек БУЭ предназначен для размещения аппаратуры управления электрокотлом и имеет дверь, на которой установлены сигнальные лампы Н1 "СЕТЬ", Н2 "ВКЛ" (рис. 3) с токоограничивающими резисторами и тумблер S1 "Задание температуры". К задней стенке на уголках крепится силовая панель, на которой смонтированы пускорегулирующая аппаратура и плата управления. На правой стенке установлен разъем Х3 для подключения внешнего терморегулятора и болта заземления.
В верхней части силовой панели расположены: плата управления А1, устанавливаемая в разъем Х2 и крепящаяся к панели винтами, реле переключения режимов работы котла К4 и К5 и автоматический выключатель Q1 для коммутации внешней сети и защиты от КЗ.
В средней части панели установлен кронштейн с предохранителями и элементами задания температуры: тумблером S2 "Задание температуры", позволяющим переключать режимы работы ЭВН-19, резисторами R4 - "30°...50°" и R3 - "50°...80°" для задания температуры воды на выходе котла в каждом из диапазонов, а также пускатели К3 и К2, служащие для коммутации напряжения на котле.
В нижней части панели смонтированы трансформатор Т1 для питания схемы управления, электротепловое реле К1, использующееся для защиты от токов перегрузки и разъем Х3, используемый для подключения датчика уровня воды и таймера.
Нижний отсек БУЭ служит для обеспечения доступа к ТЭНам котла и жгуту с термодатчиками. Данный отсек имеет съемные стенки.
Схема соединения и подключения ЭВН-19 представлена на рис. 2.

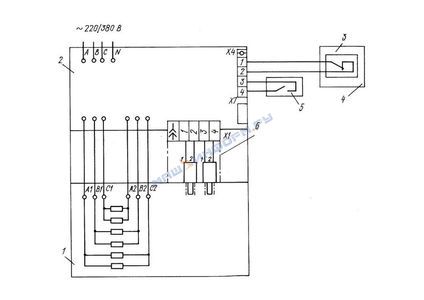

Схема соединения и подключения ЭВН-19:
1 - электрокотел ЭК-19;
2 - БУЭ;
3 - датчик уровня воды;
4 - расширительный бак;
5 - таймер;
6 - жгут с термодатчиками
Электроводонагреватель ЭВН-19 обеспечивает:
возможность работы в одном из двух режимов:
стабилизации температуры воды на выходе котла внутренним терморегулятором по датчику температуры (терморезистору), установленному в крышке котла;
работы от внешнего задатчика температуры. При этом возможны два варианты задания:
стабилизация температуры воздуха в помещении внешним терморегулятором - устройством задания температуры (УЗТ), который может поставляться вместе с ЭВН-19;
стабилизация температуры воды в системе отопления и горячего водоснабжения (ГВС) внутренним терморегулятором другого ЭВН-19, работающего параллельно с данным на одну систему;
двухступенчатое задание выходной мощности ЭВН-19 и независимое задание температуры на каждой из ступеней в любом из режимов работы;
защиту электроводонагревателя от токов перегрузки, КЗ и перегрева котла.
Переключение режимов работы электроводонагревателя производится тумблером S2 "Задание температуры", установленном на кронштейне панели БУЭ. При установке тумблера S2 в положение "Внутр." управляющий электрод симистора V4 платы управления подключается к схеме стабилизации температуры, собранной на плате. При установке в положение "Внеш." управляющий электрод подключается (через разъем Х4) к внешнему задатчику температуры.
Задание выходной мощности ЭВН-19 при работе от внутреннего терморегулятора производится тумблером S1 "Задание температуры", установленном на двери БУЭ. При установке тумблера в положение "30°...50°" ТЭНы котла через контакты пускателя К2 подключаются к трехфазной сети по схеме "звезда", на них подается напряжение 220 В.
При переключении тумблера S1 в положение "50°...80°" включается реле К4, отключается пускатель К2, включается пускатель К3, происходит переключение ТЭНов в "треугольник", то есть подаваемое на них напряжение увеличивается до 380 В, при этом мощность котла увеличивается в 3 раза.
Задание температуры воды на выходе котла при работе от внутреннего терморегулятора производится переменными резисторами R3 "30°...50°" и R4 "50°...80°", которые через резистор R1 платы управления подключены к инвертирующему входу компаратора (микросхема D2 платы управления), к неинвертирующему входу компаратора через Х1 подключен терморезистор R1 жгута с термодатчиками. Петлевая характеристика обеспечивается резистором обратной связи R5 платы управления.
При повышении температуры воды в котле уменьшается сопротивление терморезистора и, следовательно, увеличивается напряжение на неинвертирующем входе компаратора. При увеличении напряжения до уровня переключения компаратора на его выходе появляется напряжение, близкое к 24 В, закрывается транзистор V3, снимается напряжение управления с симистора V4, прекращается ток через катушку пускателя, размыкаются его контакты, отключая ТЭНы от сети. Нагрев воды прекращается.
Вода в котле и терморезистор остывают, увеличивается сопротивление терморезистора, напряжение на неинвертирующем входе компаратора уменьшается до уровня переключения. Снова открываются транзистор V3 и симистор V4, включается пускатель, начинается нагрев воды.
При работе от внешнего задатчика температуры к разъему Х4 подключается кабель от УЗТ или параллельно работающего ЭВН-19, тумблер S2 устанавливается в положение "Внеш", вход симисторного ключа подключается к выходу ключевого усилителя УЗТ или "ведущего" электроводонагревателя.
Допускается параллельное включение до трех ЭВН-19.
БУЭ обеспечивает следующие виды защит:
от КЗ и перегрузок по току;
от перегрева котла;
от пропадания напряжения питания схемы управления.

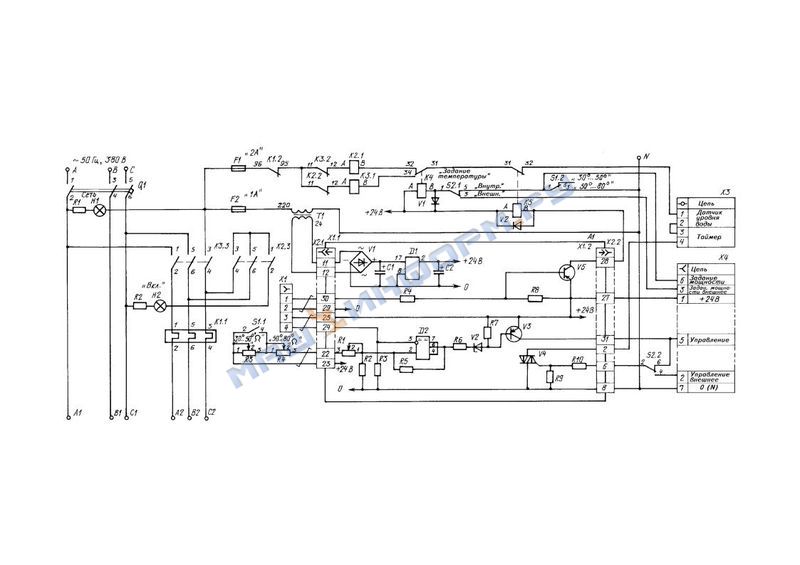

Электрическая принципиальная схема БУЭ представлена на рис. 3.
Защита от КЗ осуществляется автоматическим выключателем Q1, от перегрузок по току - электротепловым реле К4.
Защита от перегрева котла осуществляется следующим образом. При повышении температуры воды в котле свыше 90°С срабатывает термоконтактор К1 жгута с термодатчиками, подавая нулевой потенциал на базу транзистора V5 платы управления, транзистор V5 открывается, замыкая цепь катушки реле К5. Контакты 31-32 реле размыкаются, отключая ТЭНы от сети.
При попадании напряжения +24 В закрывается тиристор V4, размыкая цепь катушки контактора и отключая ТЭНы.
Защита от пропадания воды в котле должна осуществляться с помощью датчика уровня воды, устанавливаемого в расширительном баке. ЭВН-19 может быть подключен таймер, исключающий его работу в часы пиковых нагрузок. Контакты датчика уровня воды и таймера должны быть рассчитаны на ток до 0,05 А при напряжении 220 В переменного тока.
В комплект поставки входят: электроводонагреватель ЭВН-19, техническое описание и инструкция по эксплуатации, паспорт;
устройство задания температуры (УЗТ), паспорт; комплект ЗИП (предохранители ВП1-1-1А, ВП1-1-2А; лампа КМ24-90; вилка 2РМ18КПН7Г1В1).
