Электрокотлы типа КЭПЗ-9-01-01
Общие сведения
Электрокотел типа КЭПЗ-9-01-01 предназначен для теплообеспечения отдельных объектов коммунально-бытового, промышленного и сельскохозяйственного назначения, а также при наличии теплообменника, и для горячего водоснабжения. КЭПЗ-9-01-01:
К - котел;
Э - электродный;
П - проточный;
З - замкнутый контур;
9 - номинальная мощность, кВт;
01 - номер модели;
01 - порядковый номер исполнения.
Условия эксплуатации
Котел эксплуатируется в условиях, соответствующих климатическому исполнению и категории размещения УХЛ4.2 по ГОСТ 15150-69. Котлы не допускается устанавливать в помещениях, не соответствующих требованиям категории размещения УХЛ4.2 ГОСТ 15150-69 (банях, прачечных, душевых и т.п.).
Котел КЭПЗ-9-01-01 соответствует требованиям ТУ 16-93 ГАЕИ.681816.004 ТУ.
Нормативно-технический документ
ТУ 16-93;ГАЕИ.681816.004 ТУ
Технические характеристики
Технические данные приведены в таблице.
Таблица
| Наименование параметра | Значение параметра при подключении к сети | |
| трехфазной | однофазной | |
| Номинальная потребляемая мощность, кВт | 9 | 4,4 |
| Номинальное напряжение, В | 380 | 220 |
| Число фаз | 3 | 1 |
| Номинальная частота тока, Гц | 50 | |
| Максимально допустимое давление в котле, МПа | 0,07 | |
| Номинальный ток, А | 13 | 20 |
| Расход воды через котел, м3/ч | 0,31 | 0,15 |
| Номинальная температура воды на выходе из котла, ° С | 80–90 | |
| Удельное электрическое сопротивление воды при 20 ° С, Ом·см | 2000; 4000 | 1300 |
| Емкость котла, л | 6,3 | |
| Теплопроизводительность, кДж/ч | 31 820 | 15 490 |
| Оптимальная площадь отапливаемого помещения, м2 | 90 | 45 |
| Масса котла, кг, не более | 13,7 | |
| Масса пульта управления, кг, не более | 5 | |
Гарантийный срок - 1 год со дня ввода электрокотла в эксплуатацию, но не более 1,5 лет со дня изготовления заводом-изготовителем.
Котел состоит из следующих основных частей: цилиндрического сосуда, электродного блока, кожуха.
Два патрубка служат для подключения котла к системе отопления. В верхнем патрубке установлен датчик температуры воды. Электродный блок содержит семь электродов, соединенных между собой в определенной последовательности с помощью клеммных зажимов.
Котел представляет собой электродное устройство, нагрев воды в котором осуществляется за счет прохождения через нее электрического тока благодаря наличию разности потенциалов между электродами. Котел работает на водяной отопительный контур.
Управление работой котла в заданном режиме осуществляется автоматически, что исключает постоянное присутствие обслуживающего персонала.
Котел поставляется вместе с пультом управления, обеспечивающим автоматический режим работы котла. Котел отключается автоматически при: достижении заданного значения температуры воздуха в помещении;
достижении температуры воды на выходе из котла 90°С; неполнофазном режиме.
Повторное включение осуществляется при: снижении температуры воздуха в помещении на 3°С ниже заданной; остывании воды на выходе из котла ниже 80°С; восстановлении фазного напряжения до значения не менее 176 В.
Схема управления предусматривает защиту от КЗ от неполнофазных режимов, от перегрузки по току сверх номинального напряжения, от перегрева воды.
Котел КЭПЗ-9-01-01 относится к типу котлов с естественной циркуляцией, требующих наличия расширительного бака, который должен иметь полезную емкость не менее 10% от объема воды в отопительной системе. Расширительный бак рекомендуется теплоизолировать.
Общий вид, габаритные и установочные размеры котла приведены на рисунке.

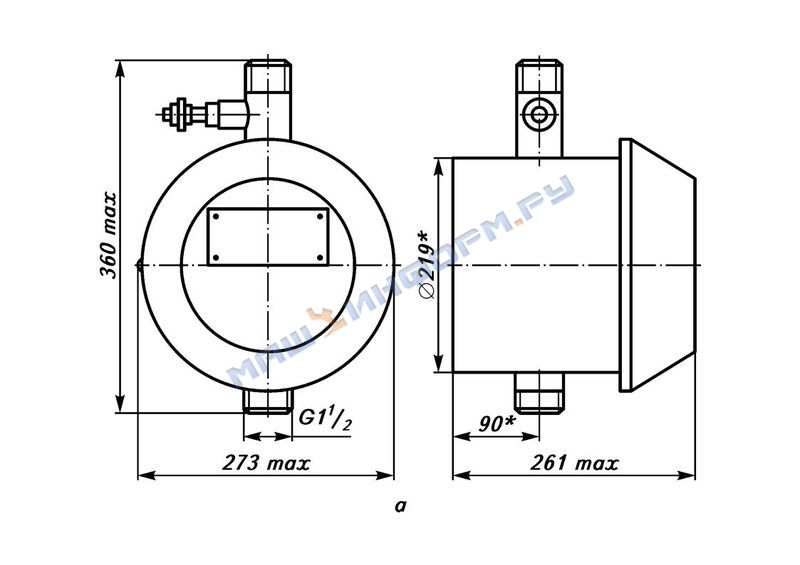

Общий вид, габаритные, установочные и присоединительные размеры электродного водогрейного котла типа КЭПЗ-9-01-01 и пульта управления:
а - котел;
б - пульт управления
В комплект поставки входят: котел, пульт управления, датчик температуры воды, датчик температуры воздуха, прокладка, зажим, паспорт.
