Двигатели асинхронные типа ЭКВ3-55
Общие сведения
Двигатели асинхронные типа ЭКВ3-55 предназначены для работы от трехфазной сети переменного тока частотой 50 Гц в качестве привода грузчика комбайна "Кировец", машины "Стрела" и других в угольных и сланцевых шахтах, опасных по газу (метан) или угольной пыли.
Двигатели ЭКВ3-55 имеют исполнение по взрывозащите РВ 3В (Ехdl) в сопряжении с угледобывающими механизмами.
Структура условного обозначения
ЭКВ3-55 Х5:
Э - электродвигатель;
К - комбайновый;
В - водяное охлаждение;
3 - высота корпуса, дм;
55 - мощность двигателя в режиме S4, кВт;
Х5 - климатическое исполнение (У, Т) и категория размещения
(5) по ГОСТ 15150-69.
Условия эксплуатации
Температура окружающего воздуха от 1 до 35°С.
Относительная влажность воздуха 97% при 35°С.
Высота над уровнем моря не более 1000 м.
Температура охлаждающей воды на входе в двигатель не выше 25°С.
Угол наклона продольной оси двигателя в вертикальной плоскости до 90°.
Степень защиты двигателей - IР54 по ГОСТ 17494-87, группа условий эксплуатации - М19 по ГОСТ 17516.1-90.
Двигатели изготовляются для внутригосударственных и экспортных поставок и соответствуют ТУ 16-526.678-86. В части требований техники безопасности двигатели соответствуют ГОСТ 12.1.019-79, ГОСТ 12.2.007-75, ГОСТ 12.2.007.1-75.
Нормативно-технический документ
ТУ 16.526.678-86
Технические характеристики
Основные технические данные двигателей приведены в таблице.
| Тип двигателя | Номинальная мощность, кВт | Номинальное напряжение, В | При номинальной нагрузке | Ммакс, Н·м | Мпуск, Н·м | Iпуск, А | ПВ, % | Число включений в час | Коэффициент инерции Fi | Расход охлаждающей воды, м3/ч | ||||
| Линей-ный ток, А | КПД, % | сos j | синхронная частота вращения, мин-1 | скольжение, % | ||||||||||
| ЭКВ3–55 | 55 | 660 500 | 70,0 93,6 | 87,0 | 0,79 0,78 | 1500 | 5,0 | 926 | 860 | 317 490 | 60 | 30 | 1,2 | 0,8–1,2 |
Примечания:
- КПД указан без учета пусковых потерь.
- Предельные отклонения на параметры по ГОСТ 183-74
- Мощность двигателей в режиме S1 составляет 38 кВт.
Гарантийный срок исчисляется со дня ввода двигателя в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня полу-чения двигателя потребителем и равен гарантийному сроку механизма, укомплектованного данным двигателем.
Гарантийный срок для двигателя, поставляемого на экспорт, устанавливается 15 мес со дня ввода двигателя в эксплуатацию, но не более 24 мес с момента проследования его через государственную границу.
Конструктивно двигатели имеют один свободный конец вала под посадку полумуфт для соединения с редукторами угледобывающих механизмов. Корпус двигателей имеет форму параллелепипеда.
Двигатель имеет водяное охлаждение корпуса, осуществляемое за счет движения воды из системы орошения механизма через теплообменники двигателя. Подвод и отвод воды в двигатель осуществляются посредством штуцеров.
Статор состоит из стального корпуса, в который запрессован пакет, нашихтованный из электротехнической стали. Обмотка статора двухслойная, петлевая, выполненная жесткими катушками. Изоляция обмотки - "монолит" класса нагревостойкости F.
В двигателях для защиты от недопустимого перегрева обмоток статора на лобовых частях со стороны выводных проводов установлены температурные реле ДТР-212.
Ротор состоит из вала и пакета ротора, напрессованного на вал и залитого алюминием. Пакет ротора шихтуется из листов электротехнической стали.
Подвод питания в коробку вводов осуществляется через отверстие, расположенное в торце двигателя, медными проводами от электроблока. В коробке вводов располагаются опорные зажимы для силовых цепей, для цепей дистанционного управления и заземляющий зажим. Опорные изоляторы изготовлены из дугостойкого пресс-материала. Двигатель выполнен на подшипниках качения.

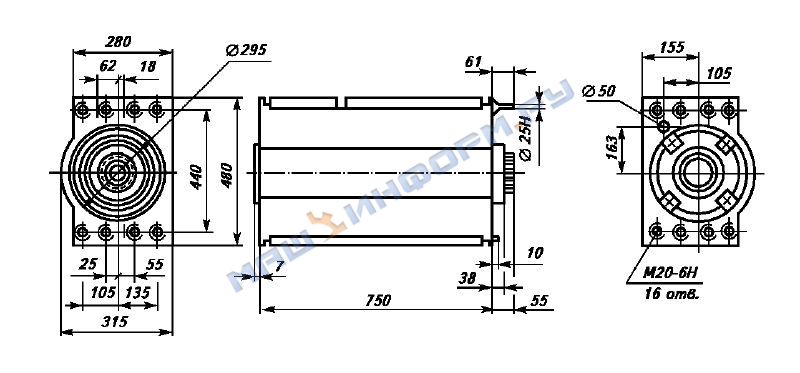

Габаритные, установочные и присоединительные размеры двигателя приведены на рисунке. Масса двигателя 487 кг.
Габаритные, установочные и присоединительные размеры двигателя Р В комплект поставки входят: двигатель, эксплуатационная документация (паспорт, техническое описание и инструкция по эксплуатации).
