Двигатель асинхронный двухскоростной взрывобезопасный типа ЭКВ5-110/55-4/8
Общие сведения
Двигатели трехфазные асинхронные двухскоростные типа ЭКВ5-110/55-4/8 предназначены для привода исполнительного органа проходческих комбайнов КП25, КП20, 1ГПКС, используемых в угольных и сланцевых шахтах, опасных по газу (метану), угольной и сланцевой пыли.
Двигатели допускают работу при углах наклона продольной оси относительно горизонта от минус 45 до 60°, а также могут допускать работу при углах наклона от 60 до 90° в течение времени, равного 3% среднего ресурса.
Двигатели могут изготовляться для внутригосударственных поставок и для поставок на экспорт в страны с умеренным и тропическим климатом.
Двигатели имеют исполнение по взрывозащите РВ-1В (Ехd1) по ГОСТ 12.2.020-76.
Структура условного обозначения
ЭКВ5-110/55-4/8 Х5:
Э - электродвигатель;
К - комбайновый;
В - водяное охлаждение;
5 - условная высота корпуса, дм;
110/55 - мощность двигателя 110 или 55 кВт при синхронных
частотах вращения 1500 или 1800 и 750 или 900 мин-1;
4/8 - число переключаемых пар полюсов;
Х5 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1500 м.
Температура окружающего воздуха от 1 до 35°С.
Температура охлаждающей воды на входе в двигатель от 1 до 25°С.
Расход воды в системе охлаждения двигателя 1,6 м3/ч.
Максимальное давление воды на входе в двигатель 2,0 МПа.
Относительная влажность воздуха до 100% при температуре 35±2°С.
Концентрация пыли в окружающей среде до 1200 мг/м3.
Степень защиты двигателя не ниже IР55 по ГОСТ 14254-80.
В части требований техники безопасности двигатели соответствуют ГОСТ 12.2.007.1-75 и ГОСТ 12.1.003-76.
Двигатели соответствуют ТУ 16-89 ИМШБ.526526.043 ТУ.
Номинальная мощность указана для режима работы двигателя S2 (60 мин) по ГОСТ 183-74. Двигатели допускают работу в режиме S4, ПВ = 60% и числом включений в час - 30 при коэффициенте инерции Fj = 1,2.
Номинальный пусковой и максимальный вращающий момент указаны при номинальном напряжении на зажимах двигателя.
При переключении двигателя с 2р = 8 на 2р = 4 и наоборот направление вращения его не должно изменяться.
Гарантийный срок двигателей соответствует гарантийному сроку комбайна, укомплектованного данными двигателями, но не более 18 мес.
Гарантийный срок исчисляется со дня ввода двигателя в эксплуатацию, но не позднее 6 мес (9 мес для строящихся предприятий) со дня получения двигателей потребителем.
Гарантийный срок двигателей, поставляемых на экспорт, - 18 мес со дня ввода в эксплуатацию, но не более 24 мес с момента проследования через государственную границу.
Нормативно-технический документ
ТУ 16-89 ИМШБ.526526.043 ТУ
Технические характеристики
Технические данные двигателей приведены в таблице.
| Номинальная мощность, кВт | 110/55 | |||
| Номинальное напряжение, В | 500* | 660 | 1000* | 1140 |
| Синхронная частота вращения, мин-1 | 1800*/900 | 1500/750 | 1800*/900 | 1500/750 |
| Частота тока, Гц | 60* | 50 | 60* | 50 |
| Ток, А: | ||||
| номинальный | 154/108 | 124/97 | 76/53,4 | 72,6/57 |
| пусковой | 830/580 | 650/450 | 410/290 | 380/260 |
| Максимальный вращающий момент, Н·м | 1250/1580 | 1550/1900 | 1250/1550 | 1600/1900 |
| Пусковой вращающий момент, Н·м | 1000/1700 | 1300/2000 | 1000/1650 | 1300/1950 |
| КПД, % | 91,5/90,4 | 90,6/88,4 | 91,2/90,0 | 90,0/87,2 |
| Cos j | 0,90/0,65 | 0,86/0,56 | 0,90/0,66 | 0,85/0,56 |
| Маховой момент ротора, Н·м2 | 82 | |||
| Масса, кг | 850 | |||
* Только для экспорта.
Конструктивно двигатели выполнены с одним свободным концом вала под посадку зубчатой полумуфты и центрирующей заточкой на корпусе двигателя.
Установочно-присоединительные размеры двигателя соответствуют ГОСТ 18709-73, а по способу монтажа - IМ4001 по ГОСТ 2479-79 (СЭВ 246-76).
Посадка зубчатой полумуфты на конец вала производится по шлицам.
Корпус двигателя, подшипниковые щиты, коробка ввода стальные.
Двигатели имеют водяное охлаждение корпуса и щита со стороны свободного конца вала. Перевод воды из теплообменника корпуса в подшипниковый щит и обратно в теплообменник корпуса осуществляется посредством переходников. Система охлаждения корпуса представляет собой два спиральных контура, по которым вода обходит корпус и далее подшипниковый щит, вновь возвращается по корпусу и выходит в наружную магистраль.
Коробка ввода расположена на торцевой части двигателя, на подшипниковом щите со стороны, противоположной свободному концу вала. В коробке ввода расположено 6 проходных контактных зажимов для силового питания, 3 проходных контактных зажима для цепей дистанционного управления и тепловой защиты и 2 заземляющих зажима. К токоведущим шпилькам контактных зажимов припаяны выводные провода обмотки статора, а к шпилькам контрольных зажимов - выводы датчиков - реле температуры ДТР-3М-УТ (ТУ 25.02.210369-77).
Обмотка статора двухслойная. Обмоточный провод катушек - прямоугольного сечения марки ПСДКТ-Л по ГОСТ 7019-80 с изоляцией по нагревостойкости класса Н по ГОСТ 8865-93. Обмотка ротора - литая короткозамкнутая алюминиевая клетка. Ротор балансируется динамически по ГОСТ 12327-79 класса 6,3; класс вибрации 2,8 по ГОСТ 16921-83.
Двигатели выполнены на подшипниках качения. Подшипник со стороны вводного устройства шариковый 317 (ГОСТ 8338-75); со стороны свободного конца вала - роликовый однорядный 30-32617М ГОСТ 8328-75.
Смазка подшипников консистентная, ее пополнение в процессе эксплуатации осуществляется через масленки, установленные в подшипниковых щитах. Защита оболочки двигателя и вводного устройства от пыли и влаги и удержание консистентной смазки в подшипниковых камерах обеспечиваются уплотнительными (резиновыми) элементами, жировыми канавками, щелевой и лабиринтной защитой. Подшипниковые щиты и крышки крепятся болтами, которые предохранены от самоотвинчивания.

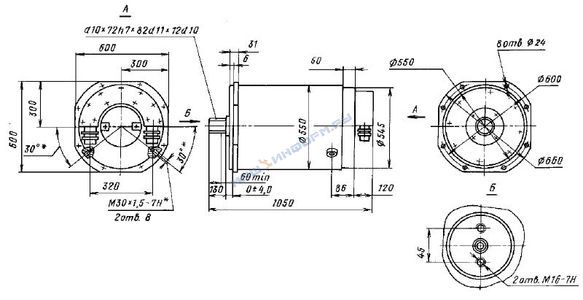

Габаритные, установочные и присоединительные размеры двигателей приведены на рисунке. Масса двигателя 850+45 кг.
Габаритные, установочные и присоединительные размеры двигателей ЭКВ5-110/55-4/8
* Расположение отверстий В для подачи воды э
В комплект поставки входят: двигатель, комплект запасных частей согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт.
Примечание. Инструментом и приспособлениями двигатели не комплектуются.
