Двигатель синхронный типа СДЭ2-15-34-6
Общие сведения
Двигатель синхронный типа СДЭ2-15-34-6 предназначен для работы от сети переменного тока частотой 50 Гц в качестве приводного двигателя преобразовательного агрегата экскаватора.
Структура условного обозначения
СДЭ2-15-34-6Х2:
СДЭ2 - синхронный двигатель экскаваторный, второй серии;
15 - габарит;
34 - длина сердечника статора, см;
6 - число полюсов;
Х2 - климатическое исполнение (У, Т, ХЛ) и категория
размещения по ГОСТ 15150-69.
Условия эксплуатации
Номинальные значения климатических факторов - по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Запыленность окружающего воздуха не должна превышать 0,01 г/м3.
Тряска, вибрации с амплитудой до 2 мм при частоте 2,5...12 Гц и амплитудой 0,1 мм при частоте 50 Гц.
Длительный крен и дифферент не более 15°.
Кратковременный дифферент не более 20°.
Режим работы двигателя S1 по ГОСТ 183-74 с переменной цикличной нагрузкой.
Пуск двигателя прямой от полного напряжения сети.
Степень защиты IР21 по ГОСТ 17494-87.
Способ охлаждения двигателя - IСА06 по ГОСТ 20459-87.
Нормативно-технический документ
ТУ 16.512.446-78
Технические характеристики
Коды по ОКП указаны в табл. 1, основные технические данные - в табл. 2.
| Тип двигателя | Код по ОКП | Основной конструкторский документ | ||
| для внутренних нужд | для экспортных поставок | для внутренних нужд | для экспортных поставок | |
| СДЭ2-15-34-6У2, h 500 | 33 8131 3101 | 33 8131 3104 | ИБЖК.528651.007 | ИБЖК.528651.007 |
| СДЭ2-15-34-6У2, h 630 | 33 8131 3102 | 33 8131 3105 | ИБЖК.528651.007-01 | ИБЖК.528651.007-01 |
| СДЭ2-15-34-6ХЛ2, h 500 | 33 8131 3103 | – | ИБЖК.528651.007-02 | – |
| СДЭ2-15-34-6ХЛ2, h 630 | 33 8131 3107 | – | ИБЖК.528651.007-03 | – |
| СДЭ2-15-34-6Т2, h 500 | – | 33 8131 3106 | – | ИБЖК.528651.007-04 |
| СДЭ2-15-34-6Т2, h 630 | – | 33 8131 3108 | – | ИБЖК.528651.007-05 |
| СДЭ2-15-34-6Т2, h 500, 6600 В | – | 33 8131 3109 | – | ИБЖК.528651.007-06 |
| Тип двигателя | Мощность, кВт | Напряжение, В | Ток статора, А | КПД, % | Частота вращения, мин-1 | Cos j | Iп ------- Iн | Мп -------- Мн | Ммакс -------- Мн | Данные возбуждения | Предельно допустимый маховой момент механизма, т·м2 | |
| ток, А | напряжение, В | |||||||||||
| СДЭ2-15-34-6У2, | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,5 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6У2, h 630 | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,5 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6ХЛ2, h 500 | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,1 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6ХЛ2, h 630 | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,1 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6Т2, | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,5 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6Т2, | 630 | 6000 | 72 | 94,2 | 1000 | 0,9 | 6,7 | 1,5 | 2,0 | 270 | 36 | 25000 |
| СДЭ2-15-34-6Т2, | 600 | 6600 | 61,4 | 94,9 | 1000 | 0,9 | 6,45 | 1,37 | 2,0 | 252 | 29 | 25000 |
Предельные значения уровней шума по классу 1 по ГОСТ 16372-84.
Среднеквадратическое значение вибрационной скорости не превышает:
пакетов статора - 4,5 мм/с;
подшипниковых опор - 2,8 мм/с.
В части требований безопасности двигатель соответствует требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Двигатель отвечает требованиям ГОСТ 183-74 и ТУ16-512.446-78.
Гарантийный срок службы устанавливается 2 года со дня начала эксплуатации при наработке не более 10000 ч, но не более 3 лет с момента отгрузки с предприятия-изготовителя.
Форма исполнения двигателя IМ1102 по ГОСТ 2479-79. Исполнение двигателя - горизонтальное на двух щитовых подшипниках качения с двумя цилиндрическими концами вала.
Конструкция двигателя обеспечивает возможность контроля количества, качества и пополнения смазки подшипников без демонтажа муфт.
Направление вращения - правое, если смотреть со стороны контактных колец.
Соединение статорной обмотки двигателя - звезда. От обмотки статора выведено 6 концов в коробку выводов, расположенную сбоку статора.
Изоляция обмотки статора двигателя термореактивная, не ниже класса В, изоляция обмотки ротора - класса F по ГОСТ 8865-87.
В двигатель встроены электронагреватели, которые включаются при кратковременной остановке двигателя для предотвращения увлажнения обмоток.
Возбуждение двигателя осуществляется от тиристорного возбудительного устройства или электромашинного возбудителя.
Для охлаждения применяется вентилятор типа "Наездник" с собственным приводным двигателем.

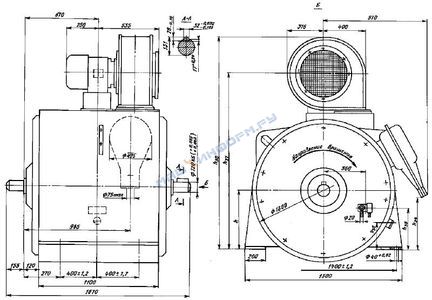

Габаритные, установочные и присоединительные размеры двигателя указаны на рисунке и в табл. 3.
Габаритные, установочные и присоединительные размеры двигателя СДЭ2-15-34-6
| Тип двигателя | Размеры, мм | Масса, т | |||||
| h | h37 | h30 | h38 | h39 | h34 | ||
| СДЭ2-15-34-6 | 500 630 | 1470 1600 | 1850 1980 | 350 480 | 220 350 | 410 540 | 5,1 5,1 |
В комплект поставки входят: двигатель, комплект - 1 запасные части: изолятор армированный - 4 щетка, шт. - 7 щеткодержатель, шт. - 4 экплуатационные документы: техническое описание и инструкция по эксплуатации с указанием габаритно-установочных размеров, экз. - 1 формуляр, экз. - 1
